उत्पाद विवरण:
|
| नाम: | आईएसओ 3452-1 टाइप 1 टेस्ट पैनल | उपयोग: | रंग कंट्रास्ट प्रवेशक परीक्षण पैनल |
|---|---|---|---|
| आवेदन: | फ्लोरोसेंट प्रवेशक संवेदनशीलता परीक्षण | मज़ाक: | मूल्यांकन करें कि क्या प्रवेशकर्ता छोटे दोषों का पता लगा सकता है |
| प्रमुखता देना: | संवेदनशीलता स्तर परीक्षण ब्लॉक,गैर विनाशकारी परीक्षण उपकरण,एनडीटी संवेदनशीलता निर्धारण ब्लॉक |
||

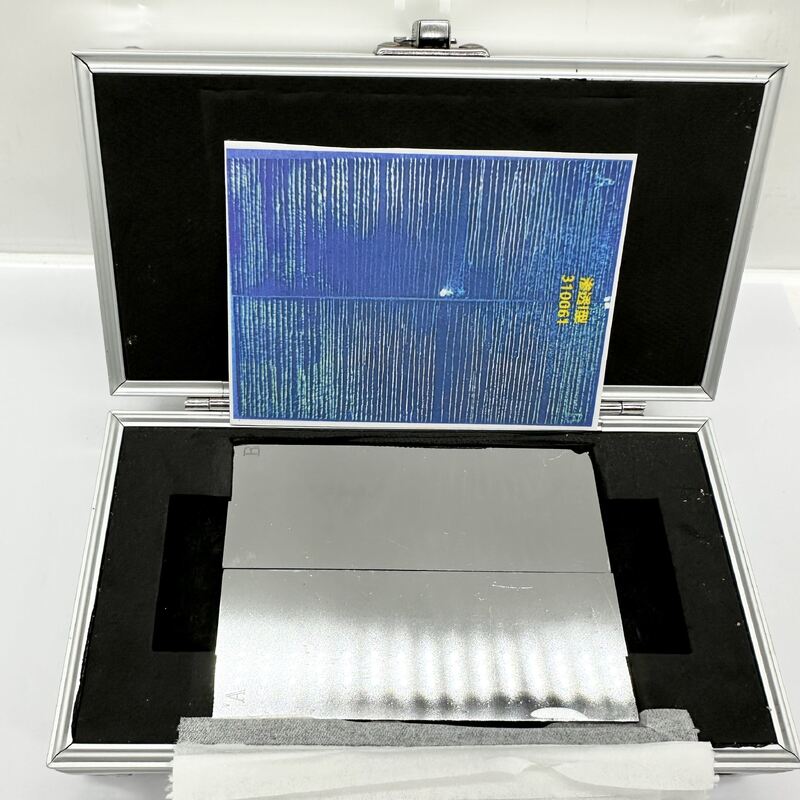

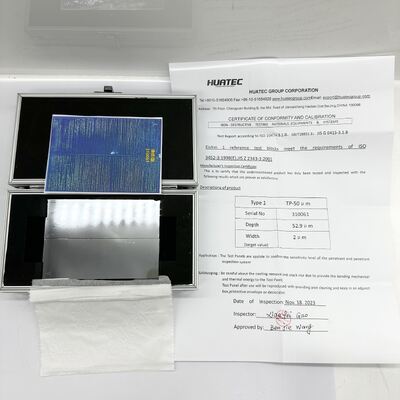

संवेदनशीलता स्तर निर्धारण ब्लॉक
आईएसओ 3452-1 टाइप 1 टेस्ट पैनल
पता लगाने की संवेदनशीलता: परीक्षण ब्लॉक पर स्टार के आकार के दरारों का पता लगाकर यह मूल्यांकन करें कि प्रवेशक छोटी खामियों का पता लगा सकता है या नहीं।
सफाई क्षमता: परीक्षण ब्लॉक पर खुरदरेपन वाले क्षेत्र को मापकर, खुरदरी सतह पर प्रवेशक की सफाई में आसानी का निर्धारण करें।
संरचना और पैरामीटर
किट संरचना: 10 माइक्रोन, 20 माइक्रोन, 30 माइक्रोन और 50 माइक्रोन की इलेक्ट्रोप्लेटिंग मोटाई वाली 4 पीतल की प्लेटों का एक सेट।
क्षेत्रीय श्रम विभाजन: प्रत्येक परीक्षण ब्लॉक को दो भागों में विभाजित किया गया है:
क्रोम प्लेटेड क्षेत्र: संवेदनशीलता मूल्यांकन के लिए उपयोग की जाने वाली 5 स्टार के आकार की दरारें हैं।
खुरदरा क्षेत्र: 2.5 माइक्रोन से 15 माइक्रोन की खुरदरेपन के साथ, धोने की क्षमता के माप के लिए उपयोग किया जाता है।
लागू प्रकार:
10 माइक्रोन, 20 माइक्रोन और 30 माइक्रोन परीक्षण ब्लॉक: फ्लोरोसेंट प्रवेशकों के लिए उपयोग किया जाता है।
30 माइक्रोन और 50 माइक्रोन परीक्षण ब्लॉक: रंगीन प्रवेशकों के लिए उपयोग किया जाता है।
|
संवेदनशीलता* (अनौपचारिक) |
फ्लोरोसेंट प्रवेशक संवेदनशीलता स्तरों को अत्यधिक नियंत्रित परिस्थितियों में वायु सेना प्रयोगशाला द्वारा स्थापित किया जाता है। संवेदनशीलता परीक्षण ऐसी चीज नहीं है जो प्रवेशक निर्माता या उपयोगकर्ता कर सकता है। आप जो कर सकते हैं वह उपयुक्त निक्र क्रैक पैनल का उपयोग करके नमूनों की तुलना करना है। |
|
|
दरार की गहराई |
स्तर |
|
|
50 माइक्रोन |
1, 2, 3, 4 |
|
|
30 माइक्रोन |
2, 3, 4 |
|
|
20 माइक्रोन |
3, 4 |
|
|
10 माइक्रोन |
4 |
|
शेरविन और मैग्नाफ्लक्स द्वारा आपूर्ति किए गए दोनों पैनलों के बराबर होने की गारंटी है।
विनिर्देशों का अनुपालन:ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
