आईएसओ 3452-3 टाइप 1 संदर्भ ब्लॉक

आईएसओ 3452-3 प्रकार 1 संदर्भ ब्लॉक

ट्विन NiCr संवेदनशीलता पैनल,NiCr ट्विन क्रैक्ड पेनेट्रेंट टेस्ट पैनल

आईएसओ 3452-1 प्रकार 1 परीक्षण पैनल

NiCr ट्विन क्रैकड पेनेट्रेंट टेस्ट पैनल का उपयोग डाई पेनेट्रेंट्स की संवेदनशीलता और प्रदर्शन की तुलना और मूल्यांकन के लिए किया जाता है।

वे 10, 20, 30 और 50 माइक्रोन (0.0004, 0.0008, 0.0012, 0.002 इंच) दोष गहराई।

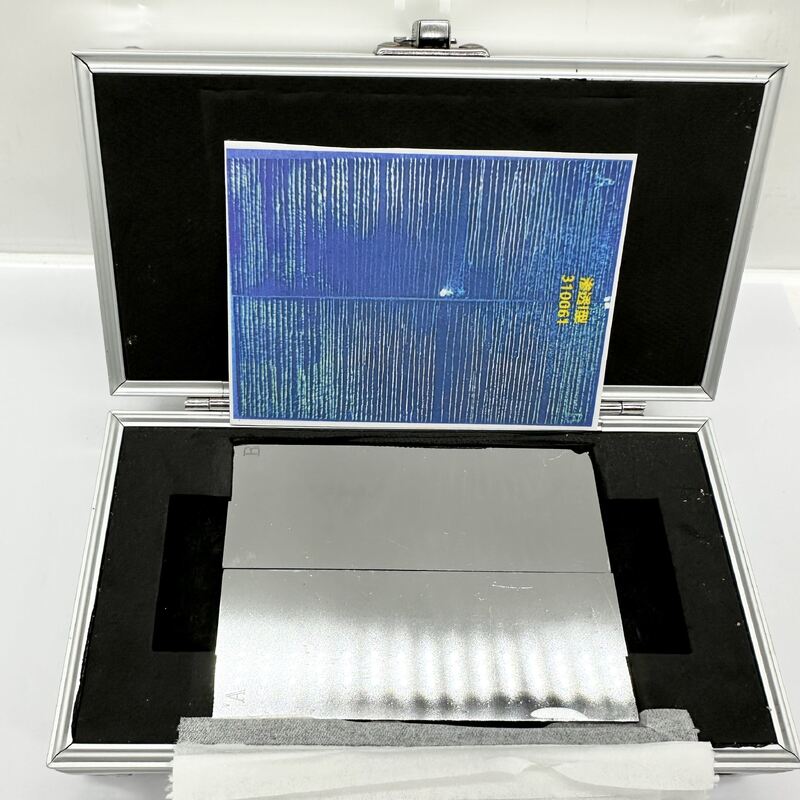

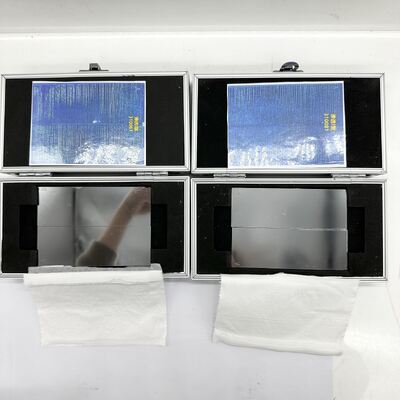

प्रत्येक सेट में निर्माता के प्रमाणन और दरार की तस्वीर के साथ ए और बी चिह्नित एक समान पैनलों की एक जोड़ी होती है।

इन पैनलों को 2 मिमी मोटी पीतल के सब्सट्रेट पर कठोर निकेल क्रोमियम मिश्र धातु को लेपित करके और पैनल को तनाव में तनाव देकर बनाया जाता है।कठोर NiCr पीतल सब्सट्रेट की तुलना में भंगुर है ताकि लेपित परत में बनाई गई दरारें परत की मोटाई तक सीमित होंइसके बाद पैनल को दरारों की दिशा के लंबवत आधा कर दिया जाता है जिससे नियंत्रित गहराई के लगभग समान दरारों की एक जोड़ी बनती है।

NiCr पैनलों का उपयोग नए और प्रयुक्त प्रवेशकों की तुलना करने के लिए किया जाता है और विभिन्न प्रवेश सामग्री या विभिन्न प्रसंस्करण तकनीकों के प्रदर्शन की तुलना करने के लिए भी इस्तेमाल किया जा सकता है।

शेर्विन और मैग्नाफ्लक्स दोनों से आपूर्ति किए गए पैनलों के बराबर होने की गारंटी है।

विनिर्देश अनुपालनःASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
