उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | अंशांकन ब्लॉक | परीक्षण मानक: | ASME E1417P और WA TAM146040 |
|---|---|---|---|
| चौड़ाई: | 0.2~0.5μm | कुल वजन: | 1 किलो |
| प्रमुखता देना: | पीएसएम-5 पेनेट्रेंट सिस्टम कैलिब्रेशन ब्लॉक,पेनेट्रेंट सिस्टम मॉनिटर पैनल,एनडीटी उपकरण कैलिब्रेशन ब्लॉक |
||

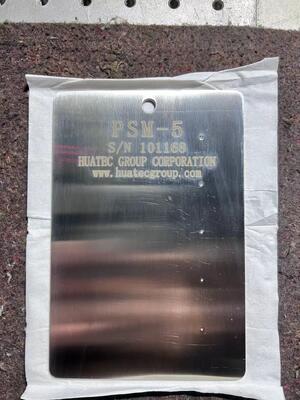

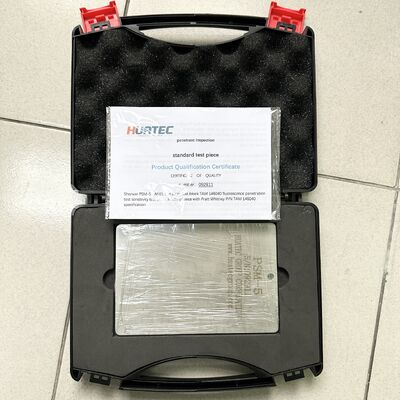

पीएसएम-5 पैनेट्रेंट सिस्टम मॉनिटर पैनल कैलिब्रेशन ब्लॉक
प्रवेश प्रणाली मॉनिटर पैनल, एक स्टेनलेस स्टील पैनल, 0.090 "चूड़ाई और 4 x 6 इंच का माप। एक क्रोम लेपित पट्टी पैनल के एक तरफ की लंबाई को चलाता है।पांच दरार केंद्र बराबर मात्रा के क्रम में क्रोम चढ़ाना में स्थित हैं; सबसे बड़ा कम संवेदनशीलता वाले प्रवेशकों के साथ आसानी से दिखाई देता है, जबकि सबसे छोटा उच्च संवेदनशीलता वाले सामग्रियों के साथ भी अवलोकन करना मुश्किल है।क्रोम लेपित अनुभाग के समीप "मध्यम असमानता" का एक ग्रेट ब्लास्ट क्षेत्र है, प्रवेशशील धोने की विशेषताओं का आकलन करने के लिए।
पीएसएम-5 पैनल दो संस्करणों में आता है। दोनों संस्करण विनिर्देशों के अनुसार निर्मित होते हैंः
ग्रिट ब्लास्ट टाइप- इसमें एक क्रोम स्ट्रिप है जिसे सतह को मोटा करने के लिए हल्के ग्रेट ब्लास्ट किया गया है।
चिकनी टाइप- दूसरे संस्करण की क्रोमयुक्त पट्टी को ग्रिट ब्लास्ट नहीं किया गया है।
पीएसएम-5 पैनल प्रसंस्करण दैनिक प्रणाली जांच के लिए एमआईएल-एसटीडी-6866 और एएसटीएम ई-1417 आवश्यकताओं को पूरा करता है।
|
विनिर्देश |
सभी रैखिक आयामों को लागू होने पर AS2083/2005, BS2704/1978/1983 की आवश्यकताओं के अनुसार। GB/T6394/2002 की आवश्यकताओं के अनुसार गर्मी उपचार। जहां व्यावहारिक सहिष्णुता (+/- 0.1 मिमी) जब तक कि अन्यथा नहीं कहा गया है. |
| सामग्रीः | आईएसओ 10474-3 के अनुसार परीक्षण रिपोर्ट1.बी,JIS G 0415-3.1. बी |
| गहराई | 106 μm |
| चौड़ाई | 0.2~0.5μm |
| ऑक्सीकरण गुण | -55°C ~ 200°C में - तीन वर्ष तक स्टोर करें कोई परिवर्तन नहीं, कोई ऑक्सीकरण नहीं, रंग और चमक चांदी है |
| ट्रेस करने की क्षमता | उपयोग किए गए कैलिब्रेशन मानक अंतरराष्ट्रीय मानकों के अनुरूप हैं |
पीएमएस-5 परीक्षण ब्लॉक का प्रयोग
"प्रवेश प्रणाली निगरानी परीक्षण ब्लॉक" तरल प्रवेश निरीक्षण प्रणाली के निरंतर प्रदर्शन को जल्दी से निर्धारित करने के लिए एक विधि प्रदान कर सकता है,जो प्रणाली के विभिन्न कारकों को प्रतिबिंबित कर सकता है. ️ रासायनिक एजेंट, सफाई एजेंट, सुखाने के बक्से और विकास एजेंट सामान्य हैं या नहीं। पीएसएम-5 परीक्षण ब्लॉक, जिसे ज्ञात दोष मानक ब्लॉक के रूप में भी जाना जाता है,प्रत्येक कारक के अचानक प्रदर्शन हानि का खुलासा कर सकते हैं, इस प्रकार त्रुटि और चूक से बचने के लिए सिस्टम प्रदर्शन की विफलता के लिए ऑपरेटर को चेतावनी।पीएसएम-5 परीक्षण ब्लॉक एमआईएल-एसटीडी-6866 और एएसटीएम ई1417 की आवश्यकताओं को पूरा करने के लिए प्रवेश निरीक्षण के लिए सबसे व्यावहारिक उपकरण है, और यह P&WA TAM146040 की आवश्यकताओं को भी पूरा करता है।
पीएमएस-5 परीक्षण ब्लॉक का आकार और संरचना
पीएसएम-5 परीक्षण ब्लॉक पीएंडडब्ल्यूए मानक के अनुसार बनाया गया है, इसका मैट्रिक्स स्टेनलेस स्टील का है, सतह को दो भागों में विभाजित किया गया हैः क्रोमिंग जोन और यार्न ब्लोइंग जोन,वहाँ 5 अलग अलग आकार के विकिरण दरारें समान रूप से क्रोम चढ़ाना क्षेत्र में वितरित कर रहे हैं, इसका आकार और आकार चित्र 1 में दिखाए गए हैं। परीक्षण ब्लॉक पर 5 विकिरण दरारों का पैटर्न स्टार के आकार का सर्कल या रेडियल आकार का है। क्रोमिंग क्षेत्र पॉलिश दर्पण है,और रेत उड़ाने का क्षेत्र मध्यम असमानता है.
