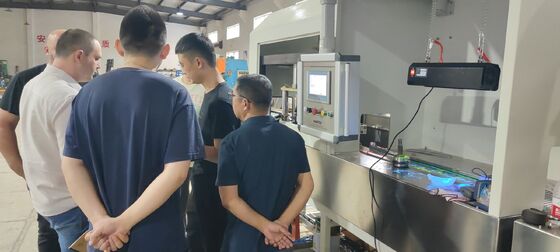

फ्लोरोसेंट चुंबकीय कण निरीक्षण मशीन

फ्लोरोसेंट चुंबकीय कण निरीक्षण मशीन

1.कार्य सिद्धांत

चुंबकीय कण का पता लगाना कार्यक्षेत्र के दोष में चुंबकीय रिसाव क्षेत्र और चुंबकीय पाउडर के बीच की परस्पर क्रिया का उपयोग करता है। यह लौह और इस्पात उत्पादों (जैसे दरारें, स्लैग समावेशन, बाल रेखाएं, आदि) की पारगम्यता और लौह और इस्पात की पारगम्यता की सतह और निकट सतह के दोषों के बीच के अंतर का लाभ उठाता है। चुंबकीकरण के बाद, इन सामग्रियों के असंतत स्थान पर चुंबकीय क्षेत्र विकृत हो जाएगा, जिससे चुंबकीय प्रवाह रिसाव का एक हिस्सा बनेगा और चुंबकीय रिसाव क्षेत्र उत्पन्न होगा। इस प्रकार चुंबकीय पाउडर को आकर्षित करके दोष पर चुंबकीय पाउडर का संचय - चुंबकीय निशान बनता है, जो उपयुक्त प्रकाश व्यवस्था की स्थिति में, दोष के स्थान और आकार को दर्शाता है।

2.उपयोग

फ्लोरोसेंट चुंबकीय कण दोष का पता लगाने वाली मशीन का उपयोग फेरोमैग्नेटिक कार्यक्षेत्र (जैसे: गियर, गियर रिंग, गियर शाफ्ट, आदि) की सतह और निकट सतह का पता लगाने के लिए किया जाता है, जो फोर्जिंग, क्वेंचिंग, पीसने, थकान के कारण दरारें और स्लैग समावेशन और अन्य महीन दोषों के कारण होता है।

यह कैसे काम करता है: भाग को चुंबकित किया जाता है। यदि कोई दरार या दोष है, तो एक "रिसाव क्षेत्र" बनता है। फ्लोरोसेंट चुंबकीय कणों को लगाया जाता है, जो इन रिसाव क्षेत्रों में जमा हो जाते हैं। यूवी प्रकाश (ब्लैक लाइट) के तहत, ये कण तेज चमकते हैं, जिससे दोष दिखाई देते हैं।
· लक्षित दोष: यह थकान, गर्मी उपचार, फोर्जिंग, कास्टिंग, या मशीनिंग के कारण होने वाली दरारें, सीम, समावेशन, लैप्स और अन्य महीन दोषों की पहचान करता है।

तकनीकी पैरामीटर

पता लगाने की सीमा:गियर व्यास≤700मिमी,ऊंचाई≤410मिमी；

अक्षीय व्यास≤300मिमी,लंबाई＜700मिमी

इलेक्ट्रोड रिक्ति:0~410मिमी(समायोज्य)

परिधीय धारा:एसी 0~8000ए  प्रभावी मान(आउटेज चरण नियंत्रक के साथ)

अनुदैर्ध्य चुंबकीय क्षमता:एसी 0~18000एटी प्रभावी मान(आउटेज चरण नियंत्रक के साथ)

पता लगाने की विधि: फ्लोरोसेंट चुंबकीय कण का पता लगाना

चुंबकीकरण मोड: परिधीय चुंबकीकरण, अनुदैर्ध्य चुंबकीकरण, मिश्रित चुंबकीकरण

क्लैंपिंग मोड: वायवीय क्लैंपिंग

विचुंबकीकरण प्रभाव: अवशिष्ट चुंबकत्व 0.3एमटी से कम

पता लगाने की संवेदनशीलता:ए1 मानक परीक्षण फिल्म (15/50) स्पष्ट रूप से प्रदर्शित

बिजली की आपूर्ति: तीन-चरण पांच-तार एसी 380वी 50हर्ट्ज

3. उपकरण विवरण

3.1विद्युत नियंत्रण प्रणाली

नियंत्रण प्रणाली प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) पर आधारित है, जो दो इलेक्ट्रोड और चुंबकीकरण विचुंबकीकरण उपकरण के संचालन को नियंत्रित करती है। नियंत्रण कैबिनेट को मुख्य निकाय के रूप में, इसमें विभिन्न कार्यकारी घटक, चुंबकीकरण ट्रिगरिंग सर्किट, मुख्य ट्रांसफार्मर, आदि शामिल हैं।

टच स्क्रीन के माध्यम से इनपुट चुंबकीकरण वर्तमान और अन्य पैरामीटर। चुंबकीकरण वर्तमान प्रीसेट फ़ंक्शन प्राप्त करने के लिए पीएलसी एनालॉग इनपुट/आउटपुट मॉड्यूल के साथ।

दोष का पता लगाने वाले होस्ट के सभी संकेतक, बटन और कार्यशील लाइटें 24वी सुरक्षा वोल्टेज अपनाती हैं।

दोष का पता लगाने वाले होस्ट, विचुंबक और वितरण कैबिनेट के खोल मज़बूती से ग्राउंडेड हैं।.

3.2होस्ट

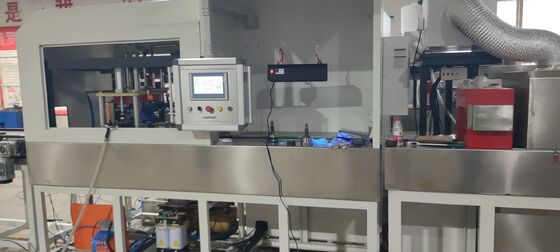

मुख्य मशीन:धड़, स्टेनलेस स्टील संग्रह टैंक, चुंबक, छिड़काव प्रणाली।

धड़: धड़ उच्च गुणवत्ता वाली सामग्री से वेल्डेड है, मजबूत और सुंदर है। धड़ के चारों ओर ऑपरेटर की ऊंचाई सीमा के भीतर कोई स्पष्ट तेज कोण संरचना नहीं है।

स्टेनलेस स्टील संग्रह टैंक: चुंबकीय निलंबन संग्रह के लिए उच्च गुणवत्ता वाले स्टेनलेस स्टील से बना है।

चुंबक: क्लैंपिंग तंत्र, चुंबकीकरण इलेक्ट्रोड और चुंबकीकरण कॉइल से बना है। चुंबकीकरण इलेक्ट्रोड कार्यक्षेत्र को परिधीय रूप से चुंबकित करता है और चुंबकीकरण कॉइल इसे अनुदैर्ध्य रूप से चुंबकित करता है। कॉइल और इलेक्ट्रोड प्लेट उच्च गुणवत्ता वाले तांबे से बने होते हैं। क्लैंपिंग तंत्र वायवीय घटकों द्वारा संचालित होता है, और कार्यक्षेत्र को परिधीय चुंबकीकरण सर्किट बनाने के लिए दो इलेक्ट्रोड के बीच क्लैंप किया जाता है।

3.3चुंबकीय निलंबन छिड़काव प्रणाली

यह चुंबकीय निलंबन संग्रह टैंक, पानी पंप, पाइपलाइन और स्प्रिंकलर हेड से बना है। संग्रह टैंक रिसाव चुंबकीय निलंबन को नोजल तक इकट्ठा करने, हिलाने और पंप करने के लिए जिम्मेदार है। तरल संग्रह टैंक बाहरी है, और ब्रेक डिवाइस के साथ यूनिवर्सल व्हील नीचे स्थापित है। मुख्य इंजन के चुंबकीय निलंबन संग्रह टैंक, अवलोकन मंच और विचुंबकीकरण कन्वेयर बेल्ट सभी को तरल संग्रह टैंक में वापस कर दिया जाता है ताकि टपकने से बचा जा सके।

4. विद्युत भागों के मुख्य ब्रांड और आपूर्तिकर्ता

उपकरण के सभी घटक और पुर्जे आयातित या घरेलू प्रसिद्ध ब्रांड उत्पाद हैं, घरेलू उत्पादों ने गुणवत्ता परीक्षण पास कर लिया है।

5. अन्य

5.1 स्थापना और डिबगिंग

5.1 गुणवत्ता आश्वासन और बिक्री के बाद सेवा

5.1.1 उपकरण के सभी घटकों और कच्चे माल को नियमित निर्माताओं द्वारा उत्पादित किए जाने को सुनिश्चित करने के लिए सख्त स्क्रीनिंग और प्रमाणन के माध्यम से खरीदा जाएगा।

5.1.2 सभी स्वयं-निर्मित भागों को डिजाइन प्रक्रिया आवश्यकताओं के अनुसार सख्त रूप से योग्य सामग्री से बनाया जाएगा।

9.1.3 वारंटी अवधि दोनों पक्षों द्वारा हस्ताक्षरित योग्य स्वीकृति रिपोर्ट की तारीख से 12 महीने होगी, और सेवा जीवन भर के लिए होगी।

5.2 पैकिंग और परिवहन

5.2.1 पैकिंग केस को मानक विनिर्देशों के अनुसार सख्ती से पैक किया जाना चाहिए।

5.2.2 पैकेजिंग और परिवहन व्यय, परिवहन व्यय और परिवहन बीमा प्रीमियम राष्ट्रीय मानकों के अनुसार मांगकर्ता द्वारा वहन किए जाएंगे, जबकि पैकेजिंग व्यय आपूर्तिकर्ता द्वारा वहन किए जाएंगे।

6. कॉन्फ़िगरेशन तालिका:

ऊर्ध्वाधर चुंबकीकरण तंत्र (गियर का पता लगाना)   1 सेट

क्षैतिज चुंबकीकरण तंत्र (गियर शाफ्ट और छोटे भागों का पता लगाना)   1 सेट

चुंबकित बिजली की आपूर्ति (बिजली नियंत्रण कैबिनेट)   1 सेट

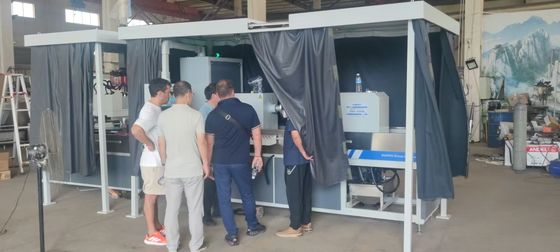

डार्क रूम   2 सेट

फ्लोरोसेंट चुंबकीय पाउडर  1 कैन

मानक परीक्षण फिल्म  1 सेट

अवशिष्ट मैग्नेटोमीटर  1 सेट

फुट स्विच   1 सेट

हैंगिंग यूवी लैंप  1 सेट

हैंडहेल्ड यूवी लैंप  1 सेट
