उत्पाद विवरण:
|
| बिजली की आपूर्ति: | AC200-240V 50/60Hz | केंद्रीय चुंबकीय क्षेत्र की ताकत: | > 450GS (वास्तविक सीमा 508GS है)। |
|---|---|---|---|
| डेमैग्नेटाइजेशन करंट: | 9.8ए-0 | अस्थायी भार दर: | 10% -20% |
| प्रमुखता देना: | डीसी डीमैग्नेटाइजेशन निरीक्षण कॉइल,चुंबकीयकरण कण परीक्षण उपकरण,HCDX-C280DC एनडीटी निरीक्षण कॉइल |
||

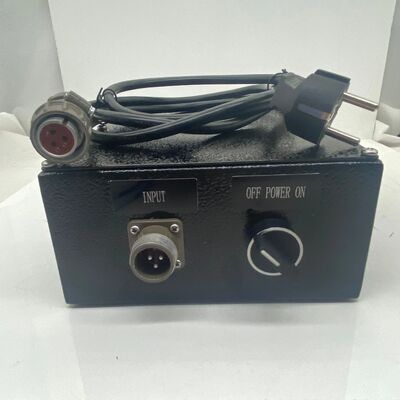

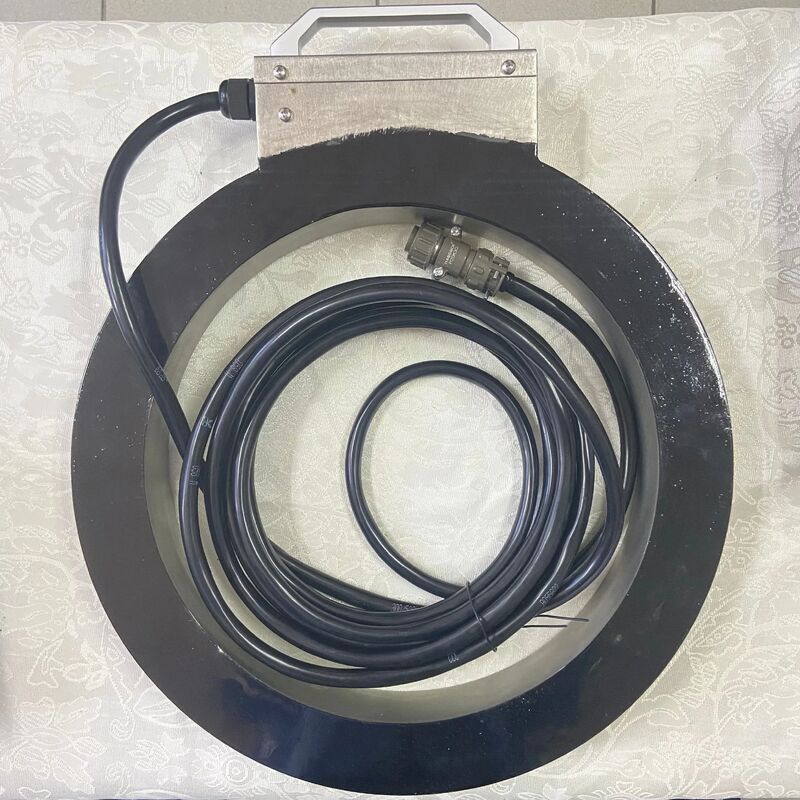

HCDX-C280DC डीसी डीमैग्नेटाइजेशन और मैग्नेटाइजेशन कण निरीक्षण कॉइल
I. उत्पाद का अवलोकन
*उत्पाद का नाम: डीसी चुंबकत्व और विमुद्रीकरण कॉइल
*उत्पाद का मॉडल: HCDX-C280DC
*मुख्य अनुप्रयोग: यह उत्पाद चुंबकीय कण निरीक्षण उपकरण का एक प्रमुख घटक है,काम के टुकड़े की सतह पर या उसके निकट दोषों का पता लगाने के लिए लोहे के चुंबकीय कार्यक्षेत्रों को चुंबकीय (चुंबकीय) करने और विमुद्रीकृत करने के लिए प्रयोग किया जाता है.
*उत्पाद की विशेषताएं: कारखाने के परीक्षण रिपोर्ट के आधार पर, इस उपकरण में एक मजबूत केंद्रीय चुंबकीय क्षेत्र (508GS या उससे अधिक तक), उत्कृष्ट demagnetization प्रभाव (0.1mT तक) की विशेषताएं हैं,स्थिर संचालन, और सुरक्षा और विश्वसनीयता।
II. तकनीकी मापदंड
निम्नलिखित मापदंडों का परीक्षण किया गया है और सत्यापित किया गया है कि वे कारखाने से बाहर निकलने पर योग्य हैं, जो सामान्य परिचालन स्थितियों में उपकरण के प्रदर्शन संकेतकों का प्रतिनिधित्व करते हैंः
| चुंबकीय करंट | जब कार्यरत वोल्टेज AC230V होता है, तो अधिकतम धारा 9.8A होती है (अनुशंसित समायोजन सीमा 0-8A होती है। अत्यधिक वर्तमान उपयोग से कॉइल अधिक गर्म हो सकती है। |
| विमुद्रीकरण करंट | 9.8A - 0 |
| केंद्रीय चुंबकीय क्षेत्र की तीव्रता |
> 450 जीएस (वास्तविक सीमा 508 जीएस है) । |
| अक्षीय चुंबकीयकरण धारा की त्रुटि दर | ≤ ± 10% (वास्तविक माप < + 3% है), समान चुंबकत्व सुनिश्चित करना |
| विमुद्रीकरण प्रभाव |
अवशिष्ट चुंबकीय क्षेत्र ≤ 0.2mT (वास्तविक माप 0.1mT है) । |
| समग्र इन्सुलेशन प्रतिरोध | ≥ 2MΩ (वास्तविक माप 5.2MΩ है), विद्युत सुरक्षा सुनिश्चित करना |
| संवेदनशीलता |
स्पष्ट प्रदर्शन के साथ A1 15/50 मानक परीक्षण टुकड़ों का उपयोग करके कैलिब्रेट किया जा सकता है। |
| तापमान में वृद्धि |
10%-20% भार दर के तहत, 4 घंटे के लिए निरंतर संचालन के बाद, तापमान वृद्धि JB/T8290-2011 मानक के अनुरूप है। |
| परिचालन शोर | < 60dB |
III. परिचालन चरण
(1) ऑपरेशन पूर्व निरीक्षण
*सुरक्षा जाँचः सुनिश्चित करें कि उपकरण ठीक से ग्राउंड है और बिजली के तार और आउटपुट केबल की अखंडता की जांच करें।निरीक्षण करें कि क्या उपकरण की सतह क्षतिग्रस्त है और पुष्टि करें कि सुरक्षा चेतावनी संकेत स्पष्ट रूप से दिखाई दे रहे हैं.
* सहायक उपकरण की जाँच करेंः यह सुनिश्चित करें कि सभी सहायक उपकरण (जैसे कनेक्शन केबल, कनेक्टर आदि) पूर्ण और अच्छी स्थिति में हैं।
*पर्यावरण पुष्टिः यह सुनिश्चित करें कि कार्य वातावरण सूखा और स्वच्छ हो और इसमें कोई ज्वलनशील या विस्फोटक वस्तु न हो।
(2) चार्जिंग ऑपरेशन प्रक्रिया
*काम के टुकड़े को कनेक्ट करेंः उपकरण के आउटपुट छोर को निरीक्षण किए जाने वाले काम के टुकड़े से दृढ़ता से कनेक्ट करें।
*पैरामीटर सेटिंगः सामग्री, विनिर्देशों और वर्कपीस के निरीक्षण मानकों के आधार पर, 0-8A की सीमा के भीतर एक उपयुक्त चुंबकीय करंट सेट करें।यह कम धारा के साथ शुरू करने के लिए सिफारिश की है.
*चार्जिंग शुरू करेंः चार्जिंग बटन दबाएं, और उपकरण वर्कपीस को चुंबकीय करेगा। चुंबकीयकरण का समय आमतौर पर बहुत कम होता है (कुछ सेकंड) ।
*चुंबकीय निलंबन लागू करें: चुंबकीय निलंबन को चुंबकीयकरण के दौरान या तुरंत बाद वर्कपीस की सतह पर स्प्रे करें।
* दोषों की जांच करें: उचित प्रकाश व्यवस्था के तहत, यह देखें कि क्या वर्कपीस की सतह पर चुंबकीय निशान हैं। आप यह सत्यापित करने के लिए ए 1 15/50 परीक्षण टुकड़ों का उपयोग कर सकते हैं कि क्या संवेदनशीलता मानक के अनुरूप है।
(3) डीमैग्नेटाइजेशन ऑपरेशन प्रक्रिया
*कामकाजी टुकड़े का चुंबकीयकरण करें: सुनिश्चित करें कि कामकाजी टुकड़ा कॉइल के केंद्र में हो।
* डिमैग्नेटाइजेशन शुरू करें: डिमैग्नेटाइजेशन बटन दबाएं, और उपकरण स्वचालित रूप से डिमैग्नेटाइजेशन ऑपरेशन करेगा।demagnetization पूरा हो गया है जब वर्तमान मीटर सूचक शून्य पर लौटता है.
*प्रभाव सत्यापन: कार्यक्षेत्र के प्रमुख भागों पर अवशिष्ट चुंबकीय क्षेत्र का पता लगाने के लिए चुंबकीय क्षेत्र मापने वाले उपकरण (जैसे गैउस मीटर) का उपयोग करें। यह 0 से अधिक नहीं होना चाहिए।2mT (वास्तविक माप आमतौर पर 0 तक पहुंचता है.1mT) ।
IV. सावधानी और रखरखाव
*सुरक्षा चेतावनीः
बिजली के झटके से बचने के लिए ऑपरेशन के दौरान विश्वसनीय ग्राउंडिंग सुनिश्चित करें।
उपकरण एक मजबूत चुंबकीय क्षेत्र उत्पन्न करेगा. पेसमेकर, प्रत्यारोपित चिकित्सा उपकरणों और गर्भवती महिलाओं के साथ लोगों को दूर रहना चाहिए.
उपकरण चालू होने पर उच्च वोल्टेज टर्मिनलों को सीधे स्पर्श करने से बचें।
*ऑपरेशन टिप्सः
उपकरण को क्षतिग्रस्त करने से बचने के लिए अधिकतम चुंबकत्व धारा (8A) से अधिक लंबे समय तक काम न करें।
निरंतर कार्य करते समय उपकरण की भार अवधि दर (10%-20%) पर ध्यान दें और दीर्घकालिक उच्च भार संचालन के कारण अत्यधिक तापमान वृद्धि से बचें।यह ऑपरेशन के 2 घंटे के बाद ठंडा करने या लोड दर को कम करने के लिए मशीन को रोकने के लिए सिफारिश की है.
उपकरण को साफ और सूखा रखें, और नियमित रूप से इन्सुलेशन प्रदर्शन की जांच करें।
*दैनिक रखरखावः
नियमित रूप से स्प्रे की गुणवत्ता की जांच करें। यदि कोई क्षति होती है, तो जंग को रोकने के लिए इसे तुरंत संभालें।
नियमित रूप से जाँच करें कि सभी विद्युत उपकरण और ऑपरेटिंग सिस्टम सामान्य रूप से काम कर रहे हैं या नहीं।
जब लंबे समय तक उपयोग नहीं किया जाता है, तो इसे सूखी और अच्छी तरह हवादार जगह पर संग्रहीत किया जाना चाहिए।
V. दोष समाधान (संक्षिप्त)
|
घटना |
संभावित कारण |
प्रस्तावित उपाय |
|
चुंबकीयकरण/विचुंबकीयकरण करने में असमर्थ |
बिजली की आपूर्ति जुड़ी नहीं है और वायरिंग ठीक से जुड़ी नहीं है। |
बिजली की आपूर्ति, स्विच और कनेक्शन केबल की जाँच करें |
|
अपर्याप्त केंद्रीय चुंबकीय क्षेत्र |
चुंबकीय करंट सेटिंग बहुत कम है। |
वर्तमान को ठीक से बढ़ाएं (8A की सीमा के भीतर) |
|
अवशिष्ट चुंबकीय क्षेत्र विमुद्रीकरण के बाद बहुत मजबूत होता है। |
डिमैग्नेटाइजेशन प्रक्रिया पूरी तरह से नहीं की गई या वर्कपीस की सामग्री विशेष है। |
फिर से demagnetization ऑपरेशन करें, या तकनीशियन से संपर्क करें। |
|
उपकरण से असामान्य शोर |
आंतरिक घटक ढीले हैं। |
मशीन को तुरंत बंद कर दें और किसी पेशेवर मरम्मत व्यक्ति से संपर्क करें। |
