उत्पाद विवरण:
|
| मोटाई रेंज: | 0.8~9999मिमी (ए स्कैन) 0.8~500मिमी (सी स्कैन) | एकल इकाई चैनल गिनती: | 1-8 चैनल, संचारित/प्राप्त विभाजन/संयोजन चयन योग्य |
|---|---|---|---|
| जांच आवृत्ति: | 0.2~25MHz | न्यूनतम दोष का पता लगाया जाना चाहिए: | गहराई 5 मिमी, φ0.2 मिमी |
| लाभ -सीमा: | 0dB~110dB, 1dB और 6dB के चरणों में। | बैंडविड्थ प्राप्त करें: | 0.5 मेगाहर्ट्ज ~ 22 मेगाहर्ट्ज |
| लो पास फिल्टर: | 3.5/5/7.5/10 मेगाहर्ट्ज चयन योग्य | ||
| प्रमुखता देना: | मल्टीचैनल अल्ट्रासोनिक दोष डिटेक्टर,जल विसर्जन अल्ट्रासोनिक निरीक्षण उपकरण,वारंटी के साथ ए एंड सी-स्कैन फ्लॉ डिटेक्टर |
||

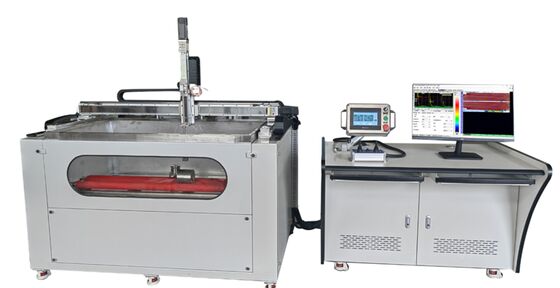

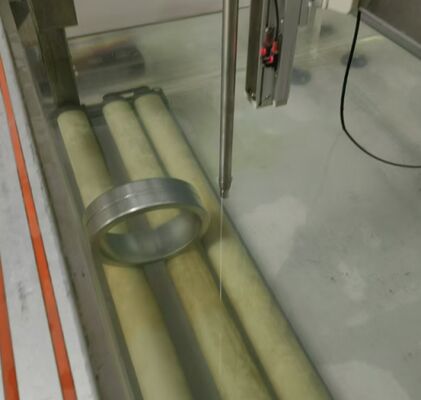

HUT-8 1-128 मल्टीचैनल वाटर इमर्शन ए एंड सी स्कैन इंस्पेक्शन अल्ट्रासोनिक दोष डिटेक्टर
उत्पाद का उपयोग
जल विसर्जन अल्ट्रासोनिक दोष डिटेक्टर कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, टाइटेनियम मिश्र धातु, तांबा मिश्र धातु,और मिश्रित सामग्रीयह एक अल्ट्रासोनिक परीक्षण उपकरण है जिसका उपयोग एयरोस्पेस, जहाज निर्माण और गैर लौह धातुओं जैसे उद्योगों में आंतरिक दोषों जैसे दरारों, विघटन, चिपकने वाली परतों, समावेशन का पता लगाने के लिए किया जाता है।,और छिद्रों.
मुख्य तकनीकी मापदंड
| मोटाई सीमा |
0.8~9999 मिमी (एक स्कैन)0.8~500 मिमी (सी स्कैन) |
| एकल इकाई चैनल की संख्या | 1-8 चैनल, प्रसारण/प्राप्त विभाजन/संयोजन चयन योग्य |
| सी-स्कैन | टोमोग्राफिक अनुभाग विश्लेषण, न्यूनतम अनुभाग आकार 0.1 मिमी |
| जांच की आवृत्ति | 0.2~25MHz |
| एकल जांच चरण का आकार | 0.1~3 मिमी |
| बड़ा कदम आकार | 80, 200, 400 और 800 मिमी (चार विनिर्देश) |
| न्यूनतम दोष का पता लगाने के लिए | गहराई 5 मिमी,φ0.2 मिमी |
| प्रेषण वोल्टेज |
-350V वैकल्पिक |
| प्रसारण प्रतिबाधा | 400Ω, 80Ω |
| पल्स गिरने का किनारा |
<15ns (10%~90%) |
| पल्स चौड़ाई |
30~1000 एनएस, 5 एनएस की वृद्धि में |
| परिचालन आवृत्ति |
100MHz |
| नमूनाकरण चैनल |
2 / 4पथ चयन योग्य, समानांतर संचालन |
| नमूना लेने की आवृत्ति |
100 मेगाहर्ट्ज़ (8 बिट्स) |
| लाभ सीमा |
0dB~110dB, 1dB और 6dB के चरणों में |
| कम पास फ़िल्टर |
3.5 / 5 / 7.5/ 10 मेगाहर्ट्ज चयन योग्य |
| बैंडविड्थ प्राप्त करें |
0.5MHz ~ 22MHz |
| पता लगाने की विधि |
रेडियो आवृत्ति/पूर्ण पता लगाने, सकारात्मक या नकारात्मक आधे चयन योग्य |
| क्षैतिज रैखिकता |
<0.5% |
| ऊर्ध्वाधर रैखिकता |
< 3% |
| संकल्प |
>28dB |
| संवेदनशीलता सीमा |
>55dB |
| पुनरावृत्ति की आवृत्ति |
2.5kHz~5kHz (प्रति चैनल) |
| एन्कोडिंग और गिनती |
2-अक्ष, एबी चरण, या धड़कन + दिशा |
| ऑप्टिकल अलगाव इनपुट/आउटपुट |
8/8 चैनल |
| सिग्नल इंटरफ़ेस |
SMA/BNC वैकल्पिक |
| नेटवर्क इंटरफेस |
100 एमबीपीएस |
| परिवेशतापक्रम |
-30°C ~ 70°C |
| परिवेश आर्द्रता |
<90% |
विशेषताएं
Ø परीक्षण की जाने वाली वस्तुएं: सपाट प्लेटें, सिलेंडर, शंकु, गोलाकार टोपी और घुमावदार निकाय;
Ø सॉफ्टवेयर स्कैनिंग मोड जैसे ए स्कैन, बी स्कैन, सी स्कैन, डी स्कैन और मोटाई माप प्रदर्शित करता है।
Ø सी-स्कैन टोमोग्राफी सॉफ्टवेयर भागों पर स्लाइसिंग विश्लेषण कर सकता है, जिसमें न्यूनतम स्लाइस आकार 0.1 मिमी है।
Ø जांच के प्रकार: बिंदु केंद्रित, रेखा केंद्रित
Ø यह मात्रात्मक विश्लेषण कार्यों का समर्थन करता है, जो परीक्षण किए गए भाग में आंतरिक दोषों के स्थान, आकार और आकार को छवियों के रूप में प्रदर्शित कर सकता है, और दोष आकार और क्षेत्र के आंकड़े निष्पादित कर सकता है,और स्वचालित रूप से दोष क्षेत्र और दोष दर की गणना.
Ø यह स्वचालित दोष पता लगाने का समर्थन करता है और एकल या कई वर्कपीस की एक साथ स्कैनिंग और विश्लेषण के लिए उपयुक्त है। इसमें सटीक स्थिति, उच्च पता लगाने की सटीकता,और सहज सी-स्कैन इमेजिंग.
Ø नया अल्ट्रासोनिक बोर्ड अल्ट्रासोनिक प्रणाली की एक विस्तृत बैंडविड्थ रेंज, उच्च नमूनाकरण दर और उच्च पुनरावृत्ति आवृत्ति को अपनाता है।
सी-स्कैनिंग सॉफ्टवेयर सीधे दोष क्षेत्र, दोषों के बीच की दूरी को माप सकता है, दोषों का मूल्यांकन कर सकता है, और असामान्य क्षेत्रों को चिह्नित कर सकता है, जो प्रयोगात्मक अनुसंधान और रिकॉर्डिंग को सुविधाजनक बनाता है।
Ø सिस्टम में एक अनियंत्रित ऑपरेशन फ़ंक्शन है। उपयोगकर्ता द्वारा पैरामीटर सेट करने के बाद, सिस्टम स्वचालित रूप से स्कैन, डेटा सहेज और अन्य कार्य कर सकता है। स्कैन पूरा होने के बाद,यह स्वचालित रूप से मूल पर वापस आ जाएगा और अगले स्कैन के लिए प्रतीक्षा करें.
Ø डेटा अधिग्रहण और विश्लेषण सॉफ्टवेयर में एक चीनी उपयोगकर्ता इंटरफ़ेस (एक अंग्रेजी इंटरफ़ेस भी उपलब्ध है) है। उपयोगकर्ता इंटरफ़ेस अनुकूल, संचालित करने में आसान है और सहज ज्ञान युक्त परिणाम प्रदान करता है ,ऑपरेटरों के लिए तकनीकी कौशल की आवश्यकताओं को कम करना। ग्राहक की जरूरतों के अनुसार कार्यक्षमता को लगातार उन्नत किया जा सकता है।
