उत्पाद विवरण:
|
| अधिकतम दीवार मोटाई का पता लगाना: | 300 मिमी | अधिकतम पता लगाने वाली दीवार की मोटाई: | 2～45मिमी |
|---|---|---|---|
| पाइप का व्यास: | ≥20मिमी | बार -बार पता लगाने की सटीकता: | 2% |
| माप की गति: | 15 ~ 0.5 समय/एस (बढ़ती मापा दीवार की मोटाई के साथ कम करना) | जांच केबल की लंबाई: | 3 मी, 10 मी (वैकल्पिक) |
| संक्षारण दोष का पता लगाने की संवेदनशीलता: | 5% (मात्रा अनुपात) | ||
| प्रमुखता देना: | पल्स एडी करंट पाइप इंस्पेक्शन इंस्ट्रूमेंट,मेटल पाइप वॉल थिकनेस डिटेक्टर,इन-सर्विस क्लैडिंग लेयर इंस्पेक्शन टूल |
||

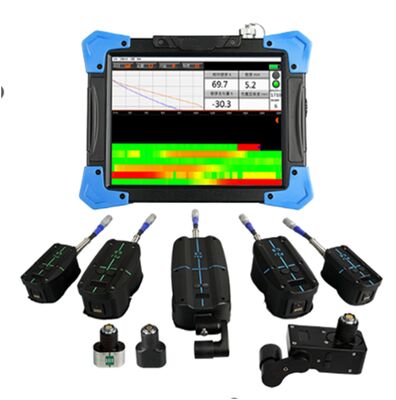

HEF-17B पल्स एड्डी करंट इन-सर्विस इंस्पेक्शन धातु पाइप की दीवार की मोटाई कवरिंग परत के बाहर
1 संक्षिप्त परिचय
उपकरण का उपयोग धातु पाइप की दीवार की मोटाई के लिए किया जा सकता है, परंपरागत सिन्यूसोइडल करंट प्रोत्साहन के बजाय धड़कन करंट के लिए, कंडक्टर के बाहर धड़कन चुंबकीय क्षेत्र, धड़कन वर्दी करंट सेंसर में कंडक्टर,धड़कन वाले धुंधले विद्युत चुम्बकीय क्षेत्र की मंदी प्रक्रिया को मापकर, पाइप की दीवार की मोटाई के संक्षारण की डिग्री का आकलन करने के लिए।बिना चमक, बिना युग्मन, उपकरण निरंतर स्कैन सेवा में, काफी पता लगाने की दक्षता में सुधार कर सकते हैं।

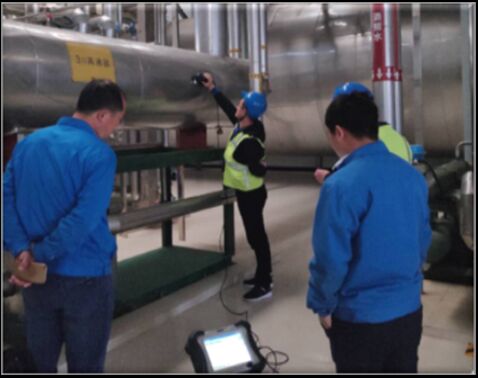

पारंपरिक पल्सड एडीडी करंट परीक्षण तकनीक की तुलना में,सटीक स्कैनिंग विशेषताएं:पर्यावरणीय कारकों से कम हस्तक्षेप, उच्च पता लगाने की दक्षता, उच्च संकल्प (छोटे संक्षारण का पता लगा सकते हैं, याद किए गए पता लगाने की दर बहुत कम है),उच्च जोखिम वाले भागों के बिना कोटिंग परत (बिना या हटाने के बाद) या पतली कोटिंग परत (कम से कम) के संक्षारण का पता लगाने के लिए उपयुक्त300मिमी एंटीकोरोसिव कोटिंग लेयर आदि),उदाहरण के लिए: उत्पादन संयंत्र प्रक्रिया पाइपलाइन, पानी की दीवार, भट्ठी ट्यूब, छोटे संयुक्त पाइप, कोहनी, टी, आदि।
2 मॉडल और विन्यास
|
पद |
नाम |
इकाई |
मात्रा |
|
नोट्स |
|
1 |
मुख्य इकाई(डेटा केबल, चार्जर, जांच केबल 3 मीटर सहित) |
सेट |
1 |
|
|
|
3 |
कार्बन स्टील जांच (सी.एस.: छोटा, मध्यम,बड़ा) |
समूह |
1 |
|
|
3 कार्यात्मक विशेषताएं
मैं ★जांच पर शॉर्टकट कुंजी और एलसीडी स्क्रीन है, जो वास्तविक समय में कार्य स्थिति और पता लगाने के डेटा प्रदर्शित कर सकते हैं,और काम की दक्षता का पता लगाने की प्रक्रिया के दौरान मेजबान के लगातार संचालन के बिना काफी सुधार होता है.
मैं ★जांच इलेक्ट्रॉनिक फोकस तकनीक को अपनाती है, जिसमें उच्च स्थानिक रिज़ॉल्यूशन, अधिक पहचान और स्थानीय संक्षारण दोषों के लिए मजबूत विरोधी हस्तक्षेप क्षमता है।
मैं दोष के आकार के प्रति संवेदनशील नहींcts, यह पता लगा सकता हैदीवार मोटाई संक्षारण या अन्य मोटाई में कमी के दोष धातु के सदस्यों "कवर परत के साथ (इन्सुलेशन परत, शीतलन परत, सुरक्षात्मक परत, आदि) ।
मैं निरीक्षण तब किया जा सकता है जब उपकरण चल रहा हो (उच्च तापमान, निम्न तापमान, उपकरण में सामग्री आदि) ।
मैं जो सामग्री का पता लगाया गयाः शेष दीवार मोटाई का पता लगाने के लिए कार्बन स्टील, कम मिश्र धातु स्टील जैसे लौह चुम्बकीय धातु सामग्री।
मैं ★यह स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और अन्य गैर-फेरोमैग्नेटिक धातु सामग्री की शेष दीवार मोटाई का भी पता लगा सकता है।
मैं ट्यूब प्लेट का आकारः प्लेट, स्ट्रैगपाइप, कोहनी, टैंक.
मैं आवरण परत सामग्रीः गैर-चालक, गैर-चुंबकीय सामग्री (एस्बेस्टस, फोम आदि), धातु जाल, लोहे की शीट, एल्यूमीनियम शीट और अन्य धातु सुरक्षात्मक परत।
मैं एसी/डीसी हाइब्रिड पावर सप्लाई, अंतर्निहित रिचार्जेबल लिथियम बैटरी लगातार 4 घंटे से अधिक काम करती है।
मैं पूरी तरह से सील IP64 एंटी-डस्ट और एंटी-स्प्लैश डिजाइन, सिलिकॉन शीट एंटी-ड्रॉप और एंटी-व्हाइब्रेशन डिजाइन, कठोर कार्य परिस्थितियों के लिए अधिक उपयुक्त है।
4 तकनीकी मापदंड
मैं अधिकतम उठाने की ऊंचाईः 300 मिमी
मैं अधिकतम पता लगाने की दीवार मोटाईः 2
