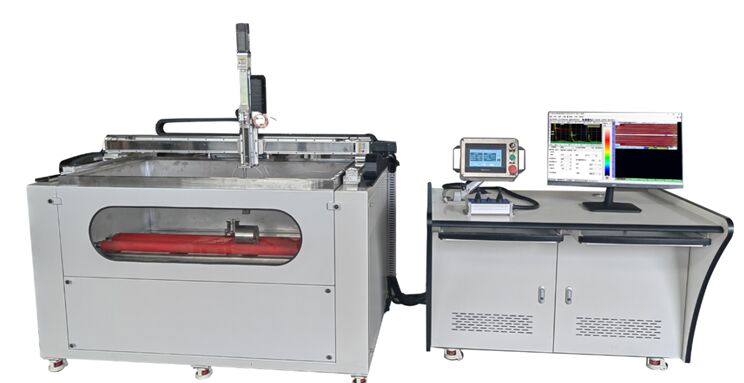

जल विसर्जन बहु-चैनल अल्ट्रासोनिक दोष डिटेक्टर

जल में विसर्जन मल्टीचैनल अल्ट्रासोनिक दोष डिटेक्टर

(चैनल 1-128 उपलब्ध हैं)

उत्पाद का उपयोग

जल विसर्जन अल्ट्रासोनिक दोष डिटेक्टर कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, टाइटेनियम मिश्र धातु, तांबा मिश्र धातु,और मिश्रित सामग्रीयह एक अल्ट्रासोनिक परीक्षण उपकरण है जिसका उपयोग एयरोस्पेस, जहाज निर्माण और गैर लौह धातुओं जैसे उद्योगों में आंतरिक दोषों जैसे दरारों, विघटन, चिपकने वाली परतों, समावेशन का पता लगाने के लिए किया जाता है।,और छिद्रों.

विशेषताएं

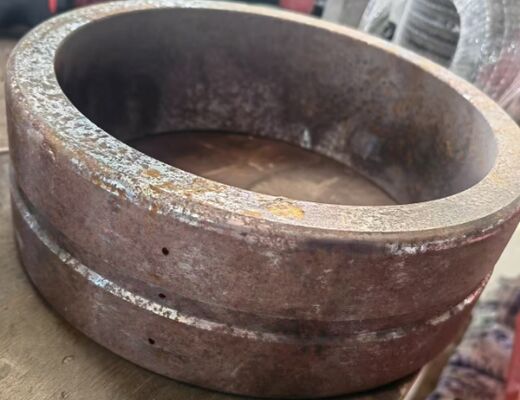

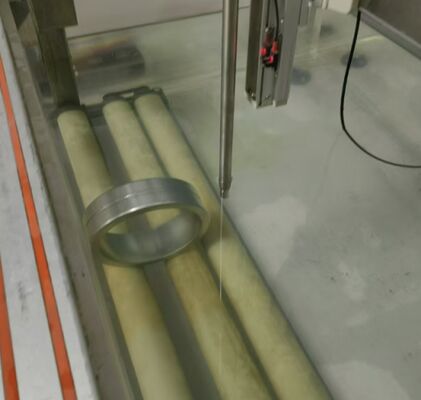

• परीक्षण की जाने वाली वस्तुएं: सपाट प्लेटें, सिलेंडर, शंकु, गोलाकार टोपी और घुमावदार निकाय;
• सॉफ्टवेयर स्कैनिंग मोड जैसे ए स्कैन, बी स्कैन, सी स्कैन, डी स्कैन और मोटाई माप प्रदर्शित करता है।
• सी-स्कैन टोमोग्राफी सॉफ्टवेयर भागों पर स्लाइसिंग विश्लेषण कर सकता है, जिसमें न्यूनतम स्लाइस आकार 0.1 मिमी है।
• जांच के प्रकार: बिंदु केंद्रित, रेखा केंद्रित
• यह मात्रात्मक विश्लेषण कार्यों का समर्थन करता है, जो परीक्षण किए गए भाग में आंतरिक दोषों के स्थान, आकार और आकार को छवियों के रूप में प्रदर्शित कर सकता है, और दोष आकार और क्षेत्र के आंकड़े निष्पादित कर सकता है,और स्वचालित रूप से दोष क्षेत्र और दोष दर की गणना.
• यह स्वचालित दोष पता लगाने का समर्थन करता है और एकल या कई वर्कपीस की एक साथ स्कैनिंग और विश्लेषण के लिए उपयुक्त है। इसमें सटीक स्थिति, उच्च पता लगाने की सटीकता,और सहज सी-स्कैन इमेजिंग.
• नया अल्ट्रासोनिक बोर्ड अल्ट्रासोनिक प्रणाली की एक विस्तृत बैंडविड्थ रेंज, उच्च नमूनाकरण दर और उच्च पुनरावृत्ति आवृत्ति को अपनाता है।

सी-स्कैनिंग सॉफ्टवेयर सीधे दोष क्षेत्र, दोषों के बीच की दूरी को माप सकता है, दोषों का मूल्यांकन कर सकता है, और असामान्य क्षेत्रों को चिह्नित कर सकता है, जो प्रयोगात्मक अनुसंधान और रिकॉर्डिंग को सुविधाजनक बनाता है।

• सिस्टम में एक अनियंत्रित ऑपरेशन फ़ंक्शन है। उपयोगकर्ता द्वारा पैरामीटर सेट करने के बाद, सिस्टम स्वचालित रूप से स्कैन, डेटा सहेज और अन्य कार्य कर सकता है। स्कैन पूरा होने के बाद,यह स्वचालित रूप से मूल पर वापस आ जाएगा और अगले स्कैन के लिए प्रतीक्षा करें.
• डेटा अधिग्रहण और विश्लेषण सॉफ्टवेयर में एक चीनी उपयोगकर्ता इंटरफ़ेस (एक अंग्रेजी इंटरफ़ेस भी उपलब्ध है) है। उपयोगकर्ता इंटरफ़ेस अनुकूल, संचालित करने में आसान है और सहज ज्ञान युक्त परिणाम प्रदान करता है ,ऑपरेटरों के लिए तकनीकी कौशल की आवश्यकताओं को कम करना। ग्राहक की जरूरतों के अनुसार कार्यक्षमता को लगातार उन्नत किया जा सकता है।

सी-स्कैन स्लाइस इमेजिंग सॉफ्टवेयर, न्यूनतम स्लाइस मोटाई 0.1 मिमी

(मुख्य इकाई का विस्तार 128 चैनलों तक किया जा सकता है)

मुख्य तकनीकी मापदंड

• मोटाई सीमा:0.8~9999 मिमी (एक स्कैन)

0.8~500 मिमी (सी स्कैन)

• एकल इकाई चैनल की संख्याः 1-8 चैनल, प्रसारण/प्राप्त विभाजन/संयोजन चयन योग्य
• सी-स्कैनः टोमोग्राफिक सेक्शन विश्लेषण, न्यूनतम सेक्शन आकार 0.1 मिमी
• जांच की आवृत्ति:0.2~25MHz
• एकल जांच चरण का आकार:0.1~3 मिमी
• बड़े कदम का आकारः 80, 200, 400 और 800 मिमी (चार विनिर्देश)
• न्यूनतम दोष का पता लगाने के लिएः गहराई 5mm, φ0.2mm
• प्रेषण वोल्टेज:-350V वैकल्पिक
• प्रसारण प्रतिबाधाः 400Ω, 80Ω
• पल्स गिरने का किनाराः <15ns (10%~90%)
• पल्स चौड़ाईः 30 ‰ 1000 ns, 5 ns में वृद्धि.
• ऑपरेटिंग आवृत्तिः 100MHz
• नमूनाकरण चैनल: 1 / 2 / 4पथ चयन योग्य, समानांतर संचालन
• नमूनाकरण आवृत्तिः 100 मेगाहर्ट्ज (8 बिट्स)
• लाभ सीमाः 0dB~110dB, 1dB और 6dB के चरणों में।
• प्राप्त बैंडविड्थः 0.5MHz ~ 22MHz
• निम्न-पास फ़िल्टरः 3.5 / 5 / 7.5/ 10 मेगाहर्ट्ज़ चयन योग्य
• पता लगाने की विधिः रेडियो आवृत्ति/पूर्ण पता लगाने, सकारात्मक आधा या नकारात्मक आधा चयन योग्य।
• क्षैतिज रैखिकताः <0.5%
• ऊर्ध्वाधर रैखिकताः < 3%
• संकल्पः >28dB
• संवेदनशीलता सीमाः >55dB
• पुनरावृत्ति आवृत्तिः 2.5kHz~5kHz (प्रति चैनल)
• एन्कोडिंग और गिनतीः 2-अक्ष, एबी चरण, या पल्स + दिशा
• ऑप्टिकल अलगाव इनपुट/आउटपुटः 8/8 चैनल
• सिग्नल इंटरफ़ेस: SMA/BNC वैकल्पिक
• नेटवर्क इंटरफ़ेसः 100 एमबीपीएस
• परिवेशतापमानः -30°C~ 70°C
• परिवेश आर्द्रताः <90%
