उत्पाद विवरण:
|
| श्रेणी: | स्टील वेग पर 0-10000 मिमी | सामग्री वेग: | 100 ~ 20000 मी / एस |
|---|---|---|---|
| नाड़ी पुनरावृत्ति आवृत्ति: | 20-2000Hz | डानामिक रेंज: | ≥38 डीबी |
| रैखिकता: क्षैतिज: | +/-0.2%, लंबवत: 2.0%, एम्पलीफायर सटीकता +/-1 डीबी | ||
| प्रमुखता देना: | उच्च गति अल्ट्रासोनिक दोष डिटेक्टर,रियल-टाइम वीडियो रिकॉर्डिंग दोष डिटेक्टर,FD203 गैर-विनाशकारी परीक्षण उपकरण |
||

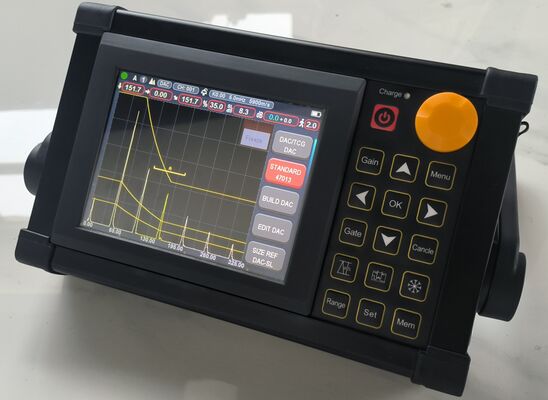

FD203 हाई स्पीड रियल-टाइम वीडियो रिकॉर्डिंग अल्ट्रासोनिक दोष डिटेक्टर
★ उपयोगकर्ता के अनुकूल संवाद इंटरैक्टिव कैलिब्रेशन, वक्र बनाने आदि जैसे कार्यों में मदद करता है।
★ आपको आवश्यक सभी उपकरण: DAC, AVG, TCG, AWS।
★ पल्स पुनरावृत्ति आवृत्ति: 20-2000Hz सटीक समायोजन, उच्च गति स्कैन, कोई चूक नहीं।
★ उच्च सिग्नल से शोर अनुपात, स्पष्ट और स्थिर प्रतिध्वनि, एंटी-शोर डिज़ाइन, कठिन कार्य स्थितियों के लिए बिल्कुल सही।
★ 12-अंकीय AD, उच्च गति नमूनाकरण सभी विवरणों के साथ बेहतर इको आरेख की ओर जाता है। संवेदनशील और यहां तक कि छोटे दोषों का भी पता लगा सकता है।
★ 20M प्रोब आवृत्ति का पूरी तरह से उपयोग कर सकते हैं।
★ हाई स्पीड रियल-टाइम दोष डिटेक्शन वीडियो रिकॉर्डिंग। असीमित USB डेटा स्टोरेज।
★ IP65 मानक। मिश्र धातु + सिलिका जेल केस, पानी और धूल प्रतिरोधी, ठोस और हमेशा के लिए रहता है। डैम्पिंग सपोर्ट इसे किसी भी कोण पर खड़ा करता है।
★ बैटरी एक बार चार्ज करने पर 15 घंटे तक चलती है। प्रत्येक बैटरी का अपना चार्जिंग नियंत्रण होता है, इसलिए दो बैटरियों के साथ यह चौबीसों घंटे काम कर सकता है।
विशेष विवरण
| रेंज |
0-10000 मिमी, स्टील वेग पर |
| सामग्री वेग | 100～20000m/s |
| पल्स पुनरावृत्ति आवृत्ति | 20-2000Hz |
| डायनामिक रेंज | ≥38dB |
| रैखिकता: क्षैतिज | +/-0.2%, वर्टिकल: 2.0%, एम्पलीफायर सटीकता +/-1 dB |
| संकल्प शक्ति | >40dB(5P14) |
| संवेदनशीलता अवशेष | >66dB |
| अस्वीकार (दमन) | 0 से 80% पूर्ण स्क्रीन ऊंचाई |
| मेमोरी |
1000 ए ग्राफ 500 स्वतंत्रता सेटअप, किसी भी मानदंड को स्वतंत्र रूप से इनपुट किया जा सकता है, हम परीक्षण ब्लॉक के बिना दृश्य में काम कर सकते हैं |
| टेस्ट मोड | पल्स इको, डुअल एलिमेंट और थ्रू-ट्रांसमिशन |
| प्रोब प्रकार | सिंगल स्ट्रेट, सिंगल एंगल, डुअल स्ट्रेट, डुअल एंगल, थ्रू, क्रीपिंग, सरफेस |
| गेट मॉनिटर | दो स्वतंत्र गेट पूरे स्वीप रेंज पर नियंत्रणीय |
| बिजली की आवश्यकताएं |
AC मेन 100-240 VAC, 50-60 Hz |
| इकाइयां | इंच या मिलीमीटर |
| डिस्प्ले डिले | -20 से 3400 µs |
| प्रोब डिले/शून्य ऑफसेट |
0 से 99.99µs |
| पावर |
आंतरिक रिचार्जेबल ली-आयन बैटरी पैक 7.2V पर 7800 एमएएच पर रेट किया गया डिस्प्ले ब्राइटनेस के आधार पर 15 घंटे का नाममात्र ऑपरेटिंग समय 4 घंटे का विशिष्ट रिचार्ज समय |
| आकार |
H×W×D(मिमी):240×150×50 (मिमी) वजन:1.4kg |
| तापमान |
ऑपरेटिंग तापमान: -10℃ से 50℃ भंडारण तापमान: -30℃ से 50℃ |
| पल्स ऊर्जा | 70V,100V,200V, 300V, 400V, 500V चयन योग्य |
| सुधार | सकारात्मक आधा तरंग, नकारात्मक आधा तरंग, पूर्ण तरंग, आरएफ सिस्टम |
| बैंडविड्थ (एम्पलीफायर बैंडपास) | 0.2 से 20 मेगाहर्ट्ज |
| गेट मॉनिटर | दो स्वतंत्र गेट पूरे स्वीप रेंज पर नियंत्रणीय |
| संवेदनशीलता | चयन योग्य रिज़ॉल्यूशन 0.1, 1.0, 2.0, 6.0 dB में 110 dB अधिकतम |
| ट्रांसड्यूसर कनेक्शन | लेमो 01 |
कार्य
स्वचालित प्रदर्शन सटीक दोष स्थान (गहराई d, स्तर p, दूरी s, आयाम, sz dB, ф)।
दोष आकार: AVG या DAC/TCG का उपयोग करके स्वचालित दोष आकार, दोष स्वीकृति या अस्वीकृति की रिपोर्टिंग में तेजी लाता है।
ट्रांसड्यूसर शून्य-बिंदु, कोण, फ्रंट एज और सामग्री वेग का स्वचालित अंशांकन। (V2 और दो छेद)
इको का मूल्यांकन करने के लिए DAC/TCG और AVG बनाना और उपयोग करना सुविधाजनक है, वक्र को संशोधित और मुआवजा दिया जा सकता है।
यू-डिस्क कनेक्ट करना, यूनिट को असीमित मेमोरी मिल सकती है।
परीक्षण प्रक्रिया का स्वचालित वीडियो बनाएं और चलाएं; मेमोरी डिस्क परीक्षण वीडियो को बिना समय सीमा के संग्रहीत कर सकती है (विकल्प)
कलर बी स्कैन। (विकल्प)
यूनिट में 15 मानक हैं।
साइट पर डिटेक्शन रिपोर्ट बनाने और प्रिंट करने के लिए मोबाइल डिवाइस से ब्लूटूथ कनेक्शन। (विकल्प)
AWS D1.1।
घुमावदार सतह सुधार सुविधा।
क्रैक ऊंचाई माप फ़ंक्शन।
मैग्नीफाई गेट: पूरी स्क्रीन चौड़ाई पर गेट रेंज का प्रसार।
ऑटो-गेन फ़ंक्शन।
एन्वेलप: 70 हर्ट्ज अपडेट दर और ए-स्कैन के लिफाफे पर लाइव ए-स्कैन का एक साथ प्रदर्शन
प्रदर्शन।
पीक होल्ड: आसानी से परीक्षण परिणामों की व्याख्या करने के लिए लाइव ए-स्कैन के लिए जमे हुए पीक वेवफॉर्म की तुलना करें।
स्कैन फ्रीज: डिस्प्ले फ्रीज वेवफॉर्म और साउंड पाथ डेटा रखता है।
अलार्म: बीप और एलईडी।
रियल टाइम क्लॉक।
इको भरें।
कैप्चर मार्क।
गेट के भीतर इको रंग।
बेस इंस्ट्रूमेंट पैकेज

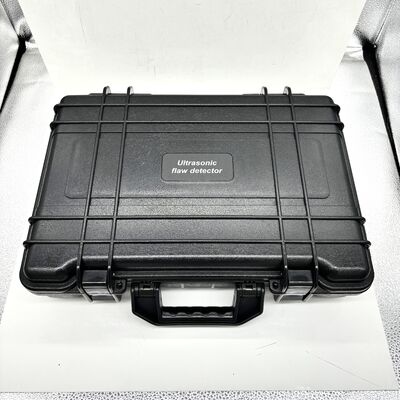

1. पोर्टेबल अल्ट्रासोनिक दोष डिटेक्टर FD203
2. स्ट्रेट बीम ट्रांसड्यूसर (2.5 मेगाहर्ट्ज, Φ20)
3. एंगल बीम ट्रांसड्यूसर (4 मेगाहर्ट्ज, 8 मिमी×9 मिमी, 60°)
4. ट्रांसड्यूसर के लिए इंटरकनेक्ट केबल (Q9-C9 और C9- C5)
5. रिचार्जेबल ली-आयन बैटरी पैकेज, 8 एम्पीयर घंटा
6. पावर सप्लाई/चार्जर यूनिट
7. अंग्रेजी में ऑपरेटिंग मैनुअल
