उत्पाद विवरण:
|
| Accuracy: | Resolution up to 0.01μm, indication error ≤±10% | ||
|---|---|---|---|
| प्रमुखता देना: | TS131 सतह रफ़्तार सेंसर,गहरी नाली की कठोरता परीक्षक,गैर-विनाशकारी परीक्षण उपकरण |
||

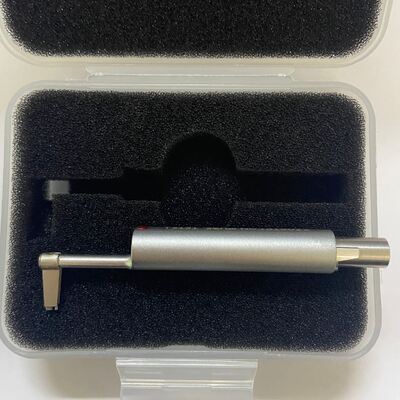

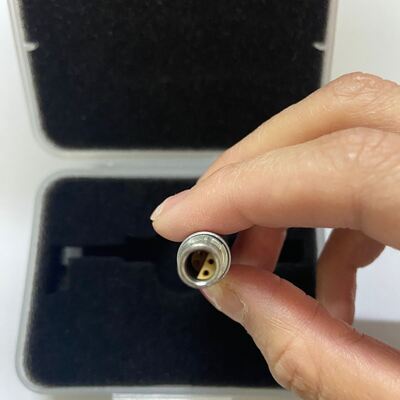

TS131 सतह रफनेस डीप ग्रूव सेंसर
गहरी खाई सेंसर 3 मिमी से अधिक चौड़ाई और 10 मिमी से कम गहराई वाले खाई या 10 मिमी से कम ऊंचाई वाले चरणों की सतह की मोटाई को मापने के लिए उपयुक्त हैं।वे सटीक विनिर्माण में जटिल ज्यामितीय सतहों को मापने के लिए विशेष उपकरण हैंनिम्नलिखित मुख्य जानकारी है:
मुख्य विशेषताएं और अनुप्रयोग क्षेत्र
1माप दृश्य
गहरी खांचे, कदम, संकीर्ण खांचे और अन्य क्षेत्र जिन तक पारंपरिक सेंसर नहीं पहुँच सकते।
· समतल और बेलनाकार सतह माप के साथ संगत (माप मंच के साथ उपयोग की आवश्यकता है) ।
2. तकनीकी मापदंड
| स्लॉट चौड़ाई की आवश्यकता | > 3 मिमी (कुछ मॉडल > 2 मिमी समर्थन) |
| गड्ढे की गहराई/चरण की ऊंचाई सीमा | < 10 मिमी (कुछ मॉडलों के लिए < 3 मिमी) |
| सटीकता | संकल्प 0.01μm तक, संकेत त्रुटि ≤±10% |
| स्टाइलस | हीरा सामग्री, 90° शंकु कोण, टीप त्रिज्या 5μm, बल माप < 4mN |
3आवेदन क्षेत्र
· इलेक्ट्रॉनिक विनिर्माण: बीजीए चिप माउंट पर सॉल्डर गेंदों की रफनेस का पता लगाएं (मानक से अधिक होने से झूठी सॉल्डिंग और ईएमआई हस्तक्षेप हो सकता है) ।
· यांत्रिक प्रसंस्करण: ऑटोमोबाइल पार्ट्स, एयरोस्पेस परिशुद्धता भाग, मोल्ड आदि।
ऑपरेशन के लिए सावधानी
· स्टाइलस सुरक्षाः स्थापना के दौरान टकराव से बचें और इसे धीरे-धीरे अंदर दबाएं।
कैलिब्रेशनः एक मानक कैलिब्रेशन प्लेट का प्रयोग करें और सुनिश्चित करें कि स्टाइलस की स्थिति माप से पहले "0" से ऊपर और नीचे दो डिवीजनों के भीतर है।
· रेंज चयनः न्यूनतम रेंज से शुरू करें और जब ओवर रेंज अलार्म होता है तो इसे धीरे-धीरे बढ़ाएं।
