उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | अंशांकन ब्लॉक | नमूना: | पीए-ए |
|---|---|---|---|
| सामग्री: | कार्बन स्टील | प्रकार: | चरण व्यवस्था |
| प्रमुखता देना: | फेज़्ड ऐरे कैलिब्रेशन ब्लॉक एनडीटी,टाइप ए ब्लॉक एनडीटी उपकरण,कैलिब्रेशन ब्लॉक नॉन-डिस्ट्रक्टिव टेस्टिंग |
||

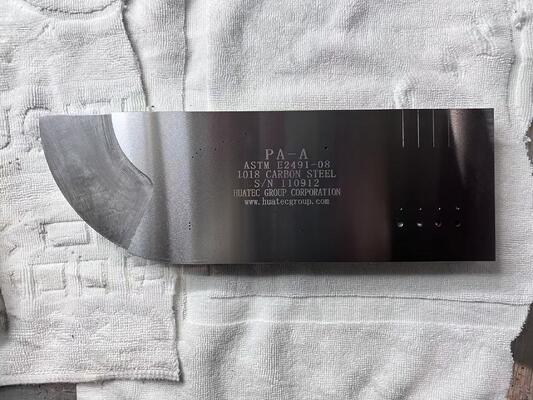

फेज़्ड एरे टाइप ए ब्लॉक कैलिब्रेशन ब्लॉक - एनडीटी सेवा
विवरण
फेज़्ड एरे “टाइप ए” कैलिब्रेशन ब्लॉक का उपयोग फेज़्ड एरे अल्ट्रासोनिक यूनिट की प्रारंभिक स्थापना और अंशांकन के दौरान किया जाता है। इस ब्लॉक का उपयोग बीम कोण सत्यापन, वेज डिले के लिए अंशांकन, संवेदनशीलता अंशांकन, डीएसी/टीसीजी करने और बहुत कुछ जैसे कार्यों को करने के लिए किया जा सकता है। इस ब्लॉक में IIW-टाइप ब्लॉक के समान आयाम हैं, लेकिन इसे फेज़्ड एरे अनुप्रयोगों के लिए विशेष रूप से इंजीनियर किया गया है।
ब्लॉक में 100.0 मिमी और 50.0 मिमी त्रिज्या दोनों शामिल हैं, 1.0 मिमी व्यास पर (19) थ्रू होल, 2.0 मिमी व्यास पर (1) थ्रू होल, 2.0 मिमी व्यास x 2.0, 4.0, 6.0, और 8.0 मिमी गहरा पर (4) FBHs, 4.0 मिमी व्यास x 1.0, 3.0, 5.0, और 7.0 मिमी गहरा पर (4) FBHs, 50 मिमी त्रिज्या में मशीन किए गए 2.0 मिमी व्यास x 3.0 मिमी गहरा पर (3) FBHs, और 0.1, 0.2, 0.3, और 0.4 मिमी गहरा x 0.5 मिमी चौड़ा x 25.0 मिमी लंबा पर (4) EDM नॉच।
ब्लॉक के आयाम 25.0 मिमी मोटा x 100.0 मिमी लंबा x 300.0 मिमी लंबा हैं। PH टूल ड्राइंग नंबर 10217 के अनुसार।
