उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | अंशांकन ब्लॉक | नमूना: | IOW |
|---|---|---|---|
| सामग्री: | कार्बन स्टील | मानक: | एपीआई आरपी2एक्स |
| प्रमुखता देना: | आईओडब्ल्यू के लिए एनडीटी कैलिब्रेशन ब्लॉक,आईओडब्ल्यू अल्ट्रासोनिक परीक्षण ब्लॉक,अविनाशी परीक्षण कैलिब्रेशन मानक |
||

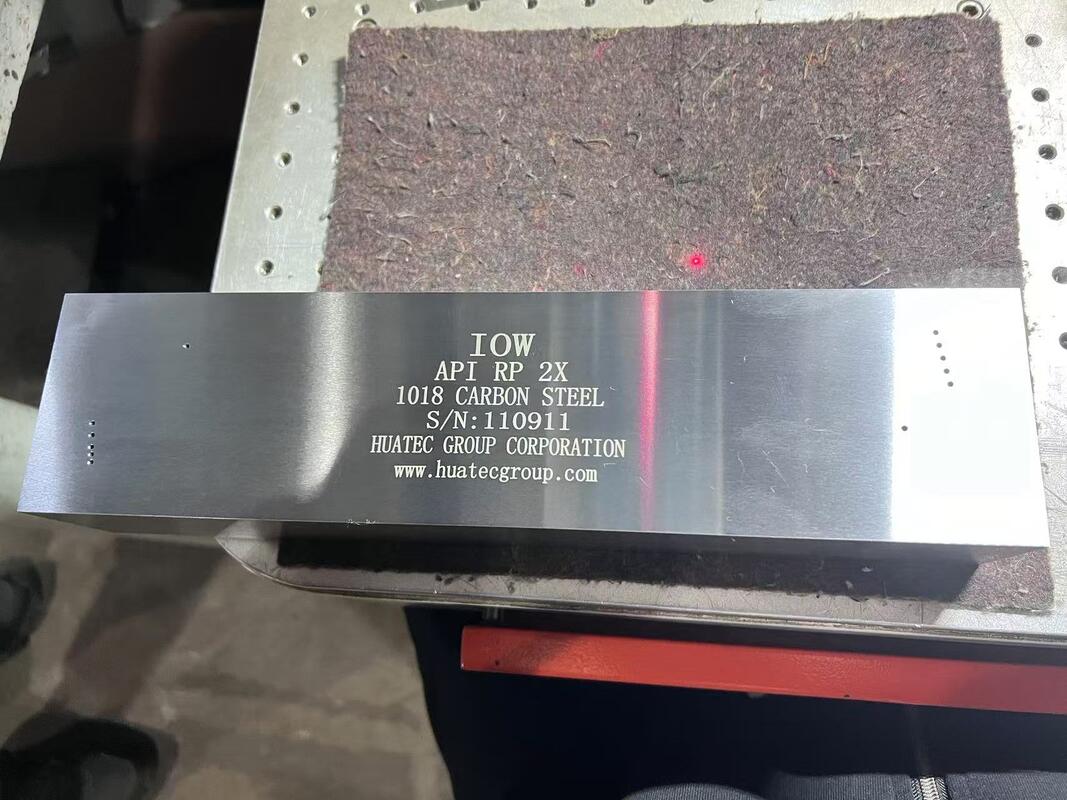

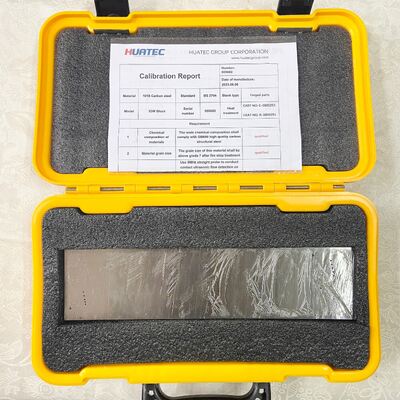

NDT उपकरण IOW कैलिब्रेशन ब्लॉक
IOW कैलिब्रेशन ब्लॉक विशेष मिश्र धातु कोण बीम ट्रांसड्यूसर और ट्रांसड्यूसर कोणों के बीम प्रोफाइल माप के लिए इस्तेमाल किया।कोण बीम ट्रांसड्यूसर के लिए कैलिब्रेट रिज़ॉल्यूशन जांच के लिए उपयोग किया जाने वाला ब्लॉक, कोण बीम प्लॉटिंग के लिए भी प्रयोग किया जाता है, कतरनी तरंग ट्रांसड्यूसर के लिए बीम विचलन प्लॉट करने के लिए।आउटपुट बिंदु के संबंध में आयाम का विश्लेषण प्रत्येक कोण के लिए IOW ब्लॉक में साइड ड्रिल किए गए छेद के अनुरूप गहराई से डेटा बिंदुओं का उपयोग करके किया जाता हैग्राफ और सारणीबद्ध परिणामों का विश्लेषण रुझानों के लिए किया जाता है। इस मॉडलिंग विश्लेषण की तुलना फिर भंग कोण निर्धारण के लिए वास्तविक प्रयोगशाला परिणामों से की जाती है।
ज्यामिति: इसमें नौ 1.5 मिमी व्यास x 22 मिमी गहरा साइड ड्रिल किए गए छेद होते हैं।
आयाम: 305 मिमी (एल) x 75 मिमी ((एच) x 50 मिमी (डब्ल्यू)
सामग्रीः कार्बन स्टील
