उत्पाद विवरण:
|
| बैंडविड्थ: | 2.5 मेगाहर्ट्ज ~ 6 मेगाहर्ट्ज | संचारित: | ±600V_400Hz_125ns |
|---|---|---|---|
| पाना: | स्वचालित 0 ~ 96dB, चरण 1dB | मापन सटीकता: | ±0.01मिमी |
| प्रभावी सीमा: | 0.75～1280 मिमी | ध्वनि वेग -सीमा: | 400 ～ 9999 मीटर/एस |
| उठाने की दूरी: | 5 मिमी (एल्यूमीनियम), 4 मिमी (कार्बन स्टील), 3 मिमी (स्टेनलेस स्टील) | मापन मोड: | एकल गूंज (आई-ई), डबल गूंज (ई-ई) |
| संचार: | आरएस-485 या यूएसबी2.0 | प्रदर्शन स्क्रीन: | 1.47 इंच 320× 172 आईपीएस_एलसीडी |
| प्रमुखता देना: | विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज,तापमान क्षतिपूर्ति मोटाई गेज,प्रवेश कोटिंग मोटाई परीक्षक |
||

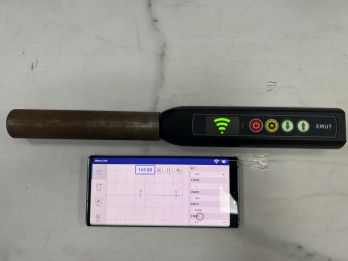

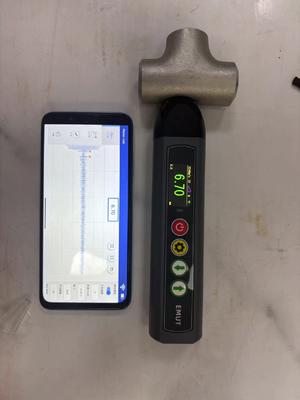

TG-14 तापमान क्षतिपूर्ति प्रवेश कोटिंग विद्युतचुंबकीय अल्ट्रासोनिक मोटाई गेज
TG-14+ विद्युतचुंबकीय अल्ट्रासोनिक मोटाई गेज एक अल्ट्रा-स्मॉल, गैर-संपर्क मोटाई मापने वाला उपकरण है जिसमें कोई ध्वनिक युग्मक की आवश्यकता नहीं होती है और यह धातु या चुंबकीय प्रवाहकीय सामग्री की मोटाई को माप सकता है।
बुनियादी पैरामीटर:
| नमूनाकरण | 80MSPS |
| बैंडविड्थ | 2.5MHz～6MHz |
| संचरण | ±600V_400Hz_125ns |
| लाभ | स्वचालित 0 ~ 96dB, चरण 1dB |
| मापने की सटीकता | ±0.01mm |
| ध्वनि वेग सीमा | 400～9999 m/s |
| प्रभावी सीमा | 0.75～1280 mm |
| औसत ग्रेड | L,M,H तीसरा गियर समायोज्य |
| उठाने की दूरी | 5mm(एल्यूमीनियम), 4mm(कार्बन स्टील), 3mm(स्टेनलेस स्टील) |
| मापने की सीमा | कार्बन स्टील मापना — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| मापने का प्रकार | एल्यूमीनियम, तांबा, लोहा, कार्बन स्टील, कास्ट स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु और अन्य धातु सामग्री |
| मापने का चैनल | 2* पतले टुकड़े, सामान्य प्रयोजन, बार |
| मापन मोड | एकल प्रतिध्वनि (I-E), डबल इको (E-E) |
| खोज पैटर्न | सीमा - सीमा, शिखर - शिखर, शिखर - सीमा |
| सहायक कार्य | ऑटो फ्रीज, ऑटो गेन, ऑटो स्लीप, ए-स्कैन वेवफॉर्म डिस्प्ले, वाई-फाई कनेक्टेड फोन |
| सुधार कार्य | गेट ऊंचाई समायोजन, विलंब खाली समायोजन, मैनुअल गेन समायोजन, ध्वनि वेग अंशांकन, उच्च तापमान क्षतिपूर्ति |
| संचार | RS-485 या USB2.0 |
| रिचार्जर | 5V2A, स्टैंडर्ड टाइप-सी इंटरफेस |
| डिस्प्ले स्क्रीन | 1.47 इंच 320× 172 IPS_LCD |
| शरीर का आकार | 178.4 मिमी× 42 मिमी× 32 मिमी |
| बैटरी लाइफ | 3.7V 3400mAh लिथियम बैटरी 6 घंटे के लिए |
| वज़न | एक धातु का खोल: 358g बी इंजेक्शन खोल: 255g सी इंजेक्शन + त्वरित जुदाई: 289g |
मानक विन्यास
| क्रमांक | नाम | मात्रा | चिह्न |
| 1 | होस्ट मशीन | 1 | |
| 2 | सामान्य तापमान जांच | 1 | 4MHz,42mm*32mm |
| 3 | चार्जिंग केबल | 1 | |
| 4 | चार्जिंग प्लग | 1 | |
| 5 | मैनुअल | 1 | |
| 6 | आयरन बेस टेस्ट ब्लॉक | 1 | |
| 7 | एल्यूमीनियम बेस टेस्ट ब्लॉक | 1 | |
| 8 | पैकिंग बॉक्स | 1 |
वैकल्पिक आइटम (आवश्यकतानुसार ऑर्डर किया जा सकता है, मानक कॉन्फ़िगरेशन में शामिल नहीं)
| एसएन। | नाम | मात्रा | चिह्न |
| 1 | उच्च तापमान जांच | 1 | 4MHz,Φ33mm*40mm |
| 2 | छोटे व्यास सामान्य तापमान जांच | 1 | 4MHz,Φ13mm*36mm |
| 3 | बड़े व्यास सामान्य तापमान जांच | 1 | 4MHz,Φ40mm*60mm |
| 4 | मोबाइल फोन | 1 | ऐसे फ़ोन जो Android और HarmonyOS का समर्थन करते हैं |
| 5 | पैड | 1 | Android, HarmonyOS पैड का समर्थन करें |
| 6 | घड़ी | 1 | घड़ियाँ जो Android और HarmonyOS का समर्थन करती हैं |
| 7 | ऊपरी कंप्यूटर सॉफ्टवेयर | 1 | एपीपी सॉफ्टवेयर |
उपकरण विशेषताएं
एल छोटा आकार, ले जाने में आसान
एल वर्कपीस की सतह की आवश्यकताएं अधिक नहीं हैं, बिना पीस उपचार के खुरदरी सतह, गैर-संपर्क माप प्राप्त कर सकती है
एल यह कोटिंग के प्रति संवेदनशील नहीं है और इसका उपयोग लेपित भागों की मोटाई को मापने के लिए किया जा सकता है
एल ध्वनिक युग्मक के बिना, उच्च तापमान वर्कपीस की मोटाई माप प्राप्त की जा सकती है, और तापमान क्षतिपूर्ति की जा सकती है
सामान्य विशेषताएं:
ए. उपकरण ए होस्ट और एक मोबाइल फोन से बना है, जो वाईफाई के माध्यम से वायरलेस तरीके से जुड़े हैं
बी, उपकरण विद्युतचुंबकीय अल्ट्रासाउंड के सिद्धांत को अपनाता है, निरीक्षण प्रक्रिया को वर्कपीस की सतह को चमकाने की आवश्यकता नहीं होती है, किसी युग्मन एजेंट की आवश्यकता नहीं होती है
सी, जांच और होस्ट एकीकृत हैं, जांच को बदला जा सकता है
डी, ए स्कैन, बी स्कैन दो कार्यों के बाद मोबाइल फोन, टैबलेट कंप्यूटर से जुड़ा हुआ है
ई, विन्यास योग्य जांच प्रकार: जांच (≤80℃, अल्पकालिक माप), उच्च तापमान जांच (≤800℃, अल्पकालिक माप)
एफ, विन्यास योग्य उच्च तापमान हैंडल: छोटा हैंडल (350℃ तक की निरीक्षण आवश्यकताओं को पूरा करने के लिए, अल्पकालिक माप), लंबा हैंडल (800℃ तक की निरीक्षण आवश्यकताओं को पूरा करने के लिए, अल्पकालिक माप)
