उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एड़ी वर्तमान जांच सेंसर | जांच आवृत्ति: | 10Hz-100KHz |
|---|---|---|---|
| जांच का आकार: | 1-10मिमी | उठाने की सीमा: | 0.2 मिमी-0.8mm |
| प्रमुखता देना: | जीई लोकेटर 3एस एडी करंट जांच,एनडीटी के लिए एडी करंट सेंसर,वारंटी के साथ गैर-विनाशकारी परीक्षण जांच |
||

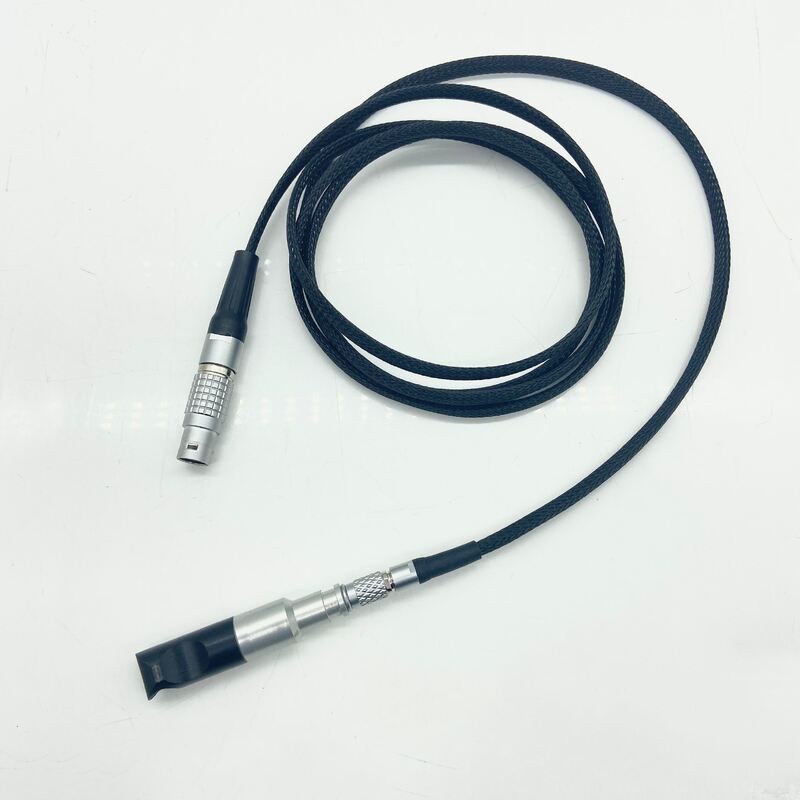

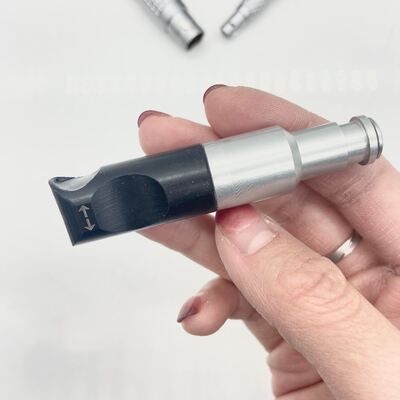

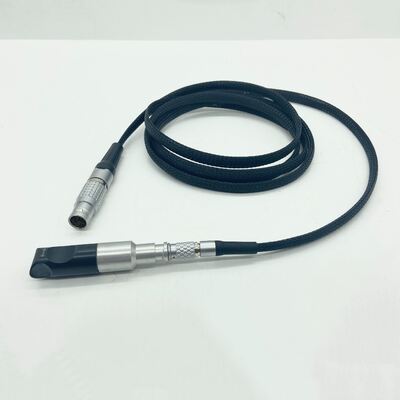

जीई लोकेटर 3एस एडी करंट प्रोब सेंसर
हमारे सेंसर शोधकर्ताओं ने पाया है कि जांच डिज़ाइन और उपयुक्त जांच संरचना अन्यथा न पहचाने जा सकने वाले दोष संकेत को बढ़ा सकती है, जिससे इसका पता लगाना आसान हो जाता है। वर्षों के अनुभव, सावधानीपूर्वक डिजाइन और विवरणों के सख्त गुणवत्ता नियंत्रण के बाद, हम विभिन्न प्रकार के उच्च-प्रदर्शन एड़ी वर्तमान सेंसर डिटेक्शन जांच प्रदान करते हैं, जो विभिन्न प्रकार के एड़ी वर्तमान परीक्षण उपकरणों के उपयोग के लिए अनुकूल हो सकते हैं। ईटी श्रृंखला एड़ी वर्तमान मीटर और इसकी मिलान जांच का चयन करते समय, सर्वोत्तम मिलान प्रदर्शन और उच्चतम पहचान संवेदनशीलता प्राप्त की जा सकती है। हमारे द्वारा प्रदान की जाने वाली सेंसर जांच में शामिल हैं: डिफरेंशियल, एब्सोल्यूट और रिफ्लेक्शन (ड्राइव पिक-अप) कॉइल, मानक जांच श्रृंखला हमारे अधिकांश ग्राहकों के अनुप्रयोगों के लिए डिफरेंशियल, डिफरेंशियल, एब्सोल्यूट और रिफ्लेक्शन प्रदान करती है, जैसे सतह दोषों का पता लगाना और मूल्यांकन करना, बोल्ट छेद में आंतरिक दरार का पता लगाना, हीट एक्सचेंजर पाइप जंग दरार और घिसाव पतला होना, बहुपरत संरचना जंग और फेरोमैग्नेटिक वेल्ड दरार का पता लगाना।
जांच सेंसर चयन
जब ग्राहकों के पास विशेष परीक्षण परियोजना की आवश्यकताएं होती हैं या जांच विनिर्देश, फ़ंक्शन चयन के बारे में अधिक नहीं जानते हैं, तो कृपया निम्नलिखित जानकारी प्रदान करें, हम अनुशंसित विकल्प देंगे: 1, निरीक्षण किए गए वर्कपीस सामग्री सामग्री और गर्मी उपचार; 2. निरीक्षण किए जाने वाले वर्कपीस की सामग्री का भौतिक आकार, सतह और अंत; 3. परीक्षण के लिए प्रयुक्त उपकरणों के निर्माता और मॉडल; 4. परीक्षण मदों की सामग्री और मानक; 5. गति या धड़कन का पता लगाएं। डिटेक्शन कॉइल के विभिन्न आउटपुट सिग्नल के अनुसार जांच को पैरामीट्रिक प्रकार और ट्रांसफार्मर प्रकार में विभाजित किया जा सकता है। सामान्य आवृत्ति 10Hz-10MHz है। विभिन्न परीक्षण सामग्री के अनुसार उत्तेजना कुंडल के साथ या उत्तेजना कुंडल के बिना चुन सकते हैं।
सेंसर का जांच प्रकार
परीक्षण आवश्यकताओं के अनुसार, विभिन्न जांचों के साथ कॉन्फ़िगर किया जा सकता है: बिंदु, विमान, चाप/प्रोफ़ाइल जांच, जांच के माध्यम से अंदर/बाहर, रोटरी जांच, कठोरता सामग्री पृथक्करण, चालकता, कोटिंग मोटाई जांच, ग्राहक उत्पाद परीक्षण आवश्यकताओं के अनुसार सबसे उपयुक्त पहचान जांच को अनुकूलित किया गया।
जांच सेंसर का उपयोग
सामान्य एड़ी वर्तमान जांच में एक निश्चित पहचान कोण होता है, पहचान आवश्यकताओं के अनुसार, जांच कोण को समायोजित करने के लिए वर्कपीस और जांच की गति की सापेक्ष दिशा के अनुसार, जांच का पता लगाने वाली सतह का पता लगाए गए वर्कपीस की सतह के लंबवत (रखा गया, बिंदु जांच), जांच और वर्कपीस अपेक्षाकृत समान गति बनाए रखने के लिए, अपेक्षाकृत स्थिर उठाने की दूरी बनाए रखते हैं, 0.2-0.8 मिमी के बीच उठाने की दूरी आम तौर पर सबसे अच्छी होती है। विभिन्न उठाने की आवश्यकताओं के अनुसार उपकरण की लाभ सीमा को ठीक करें।
समायोजन प्रक्रिया:
1. मानक नमूने रखें;
2, जांच की गति दिशा, ऊर्ध्वाधर स्थापना निर्धारित करें;
3, उठाने का समायोजन 0.2-0.8 मिमी (वर्कपीस सतह खुरदरापन, आयामी सहिष्णुता के अनुसार);
4, सॉफ्टवेयर चलाएं, आवृत्ति को समायोजित करें और महत्वपूर्ण स्थिति अलार्म में मानक नमूने के दोष तक लाभ प्राप्त करें। (जांच को बहुत करीब उठाने से सिग्नल संतृप्ति हो जाएगी, और बहुत दूर उठाने से संवेदनशीलता कम हो जाएगी)।
| बिंदु एड़ी वर्तमान जांच के मुख्य पैरामीटर | |||
| नहीं। | मापदण्ड नाम | पैरामीटर मान | टिप्पणी |
| 1 | जांच आवृत्ति | 10Hz-100KHz | सामान्य उपयोग 5-65KHz |
| 2 | जांच का आकार | 1-10 मिमी (प्रभावी पहचान क्षेत्र) | वर्कपीस द्वारा अनुकूलित |
| 3 | उठाने की सीमा | 0.2 मिमी-0.8mm | खुरदरापन और वर्कपीस आकार सहनशीलता के अनुसार |
| 4 | मानक नमूनों के परीक्षण के लिए मानक | लंबाई, चौड़ाई और गहराई 5*0.2*0.5 | परीक्षण मानक |

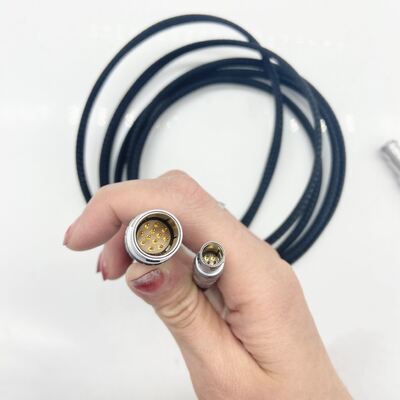

जांच केबल का उपयोग
जांच केबल बनाने के लिए विभिन्न संरचनाओं का उपयोग करने वाले उपकरण के विभिन्न इंटरफ़ेस के अनुसार, जांच केबल की अलग-अलग परिभाषा के अनुसार, जांच लाइन के सामान्य उत्पादन को उपकरण इंटरफ़ेस और इंटरफ़ेस परिभाषा को जानने की आवश्यकता होती है। हमारी कंपनी GE लोकेटर, ओलंपस NORTEC और अन्य मशीनों के लिए एड़ी वर्तमान जांच और जांच केबल प्रदान कर सकती है.
