उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | वाइब्रेटन विश्लेषक | शुद्धता: | ± 5% |
|---|---|---|---|
| अभियोक्ता: | 8.वी, 2ए | मुख्य कार्य: | सिंगल-चैनल या मल्टी-चैनल सिंक्रोनस |
| प्रमुखता देना: | चार चैनल वाइब्रेशन एनालाइजर,मल्टी-फंक्शनल वाइब्रेशन टेस्टिंग उपकरण,बहुमुखी सेंसर इनपुट वाइब्रेशन परीक्षक |
||

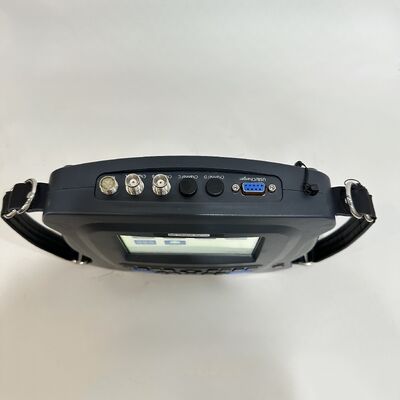

चार चैनल मल्टी-फंक्शनल वाइब्रेशन एनालाइजर में एक बहुमुखी इनपुट पोर्ट है जो विभिन्न प्रकार के सेंसर से जुड़ सकता है

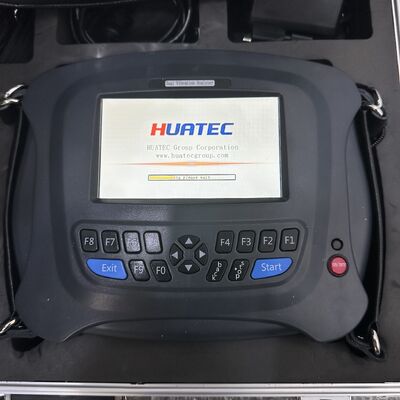

HUATEC HG-904A चार चैनल मल्टी-फंक्शनल उपकरण, में एक बहुमुखी इनपुट पोर्ट है जो विभिन्न प्रकार के सेंसर से जुड़ सकता है। यह उन्नत माइक्रोइलेक्ट्रॉनिक्स, सिग्नल विश्लेषण और फॉल्ट डायग्नोसिस तकनीकों का उपयोग करता है, जो उपकरण की स्थिति की निगरानी और फॉल्ट डायग्नोसिस क्षमताओं को एक ही इकाई में एकीकृत करता है।
एनालाइजर उपकरण में चार-चैनल कंपन डेटा अधिग्रहण का कार्य शामिल है, जो ऑन-साइट कंपन माप को पूरा कर सकता है और माप बिंदुओं के हजारों कंपन विशेषता मानों और स्पेक्ट्रा को स्वचालित रूप से संग्रहीत कर सकता है। यह ऑन-साइट एक से चार चैनलों के वेवफॉर्म और स्पेक्ट्रा को सिंक्रोनस रूप से भी प्रदर्शित कर सकता है। इसके अतिरिक्त, यह एक असंतुलन डिटेक्टर के रूप में कार्य कर सकता है, जो ऑन-साइट एकल- और डबल-साइड डायनेमिक बैलेंस सत्यापन को पूरा करता है।
BT4 &IP54
कृपया ध्यान दें: क्वाड-चैनल और डुअल-चैनल के बीच हार्डवेयर कॉन्फ़िगरेशन में बड़ा अंतर है।
| मुख्य कार्य | मॉडल | |
| मॉडल | HG-904A4 | HG-904A2 |
| चैनल की मात्रा | चार चैनल | दोहरी चैनल |
| मुख्य कार्य | ||
|
1, तीन-चैनल सिंक्रोनस निरीक्षण, जिसमें त्वरण, वेग, विस्थापन और अक्ष रैप-अराउंड मान प्रत्येक चैनल से एक साथ एकत्र किए जाते हैं, साथ ही अलार्म पैरामीटर के आवृत्ति स्पेक्ट्रम ग्राफ भी।
|
हाँ | 1 चैनल |
| 2, किसी भी पैरामीटर, किसी भी आवृत्ति रेंज और किसी भी ग्राफ का सिंगल-चैनल या मल्टी-चैनल सिंक्रोनस अधिग्रहण। | 1 या 2 या 3 या 4 चैनल | 1 या 2 चैनल |
| 3, अक्ष ट्रेस, स्टार्ट-स्टॉप विश्लेषण, प्रभाव परीक्षण। | हाँ | नहीं |
| 4, किसी भी पैरामीटर और किसी भी आवृत्ति रेंज के लिए हार्डवेयर मानों की वास्तविक समय निगरानी और प्रवृत्ति ग्राफ का वास्तविक समय विश्लेषण; आवृत्ति स्पेक्ट्रम और वेवफॉर्म का वास्तविक समय विश्लेषण। | 1 या 2 या 3 या 4 चैनल | 1 या 2 चैनल |
| 5, रोलिंग बेयरिंग इम्पैक्ट पल्स मॉनिटरिंग तकनीक (बेयरिंग लुब्रिकेशन और इम्पैक्ट का न्याय करना) | वैकल्पिक (आदेश नोट्स) | वैकल्पिक (आदेश नोट्स) |
| 6, 1 या 2 प्लेन बैलेंसिंग | हाँ | हाँ |
| 7, उपकरण प्रबंधन सॉफ्टवेयर विश्लेषण प्रणाली | हाँ | हाँ |
| 8, ICP, चार्ज सेंसर, एडी करंट डिस्प्लेसमेंट सेंसर, मैग्नेटोइलेक्ट्रिक स्पीड सेंसर से जोड़ा जा सकता है | हाँ | हाँ |
| 9, सापेक्ष चरण विश्लेषण | वैकल्पिक (आदेश नोट्स) |
वैकल्पिक (आदेश नोट्स) |
मुख्य कार्य
विभिन्न सेंसर के लिए मल्टीफंक्शनल इनपुट पोर्ट: (पीजोइलेक्ट्रिक, इलेक्ट्रोमैग्नेटिक, एडी करंट, आईसीपी)
-- स्पष्ट और सुंदर विज़ुअलाइज़ेशन के लिए चीनी इंटरफ़ेस के साथ 5-इंच का रंगीन डिस्प्ले
-- 16GB हार्ड ड्राइव के साथ विशाल भंडारण स्थान जो माप बिंदुओं के हजारों कंपन विशेषता मानों और स्पेक्ट्रा को स्वचालित रूप से संग्रहीत कर सकता है
-- 24-बिट AD नमूने के साथ चार चैनल सिंक्रोनस अधिग्रहण
-- 1600,3200,6400 या 12800 लाइनें FFT स्पेक्ट्रम
-- आसान संचालन के लिए एक नए चीनी विंडो स्टाइल मेनू डिस्प्ले के साथ USB 2.0 संचार इंटरफ़ेस
-- 8 वैकल्पिक स्तरों के साथ 35 KHZ तक विश्लेषण आवृत्ति
-- पूर्ण-फ़ंक्शन हाई-स्पीड डायनेमिक विश्लेषण, जिसमें आयाम स्पेक्ट्रम, पावर स्पेक्ट्रम, लॉगरिदमिक स्पेक्ट्रम आदि शामिल हैं।
-- विभिन्न समय डोमेन विशेषता मान प्रदर्शित करें, जिसमें पीक वैल्यू, पीक-पीक वैल्यू, प्रभावी वैल्यू, पीक फैक्टर, तिरछापन, कुर्टोसिस आदि शामिल हैं।
-- एकाधिक विश्लेषण और निदान कार्य: बेयरिंग/गियर विश्लेषण (लिफाफा डिमॉड्यूलेशन विश्लेषण) फॉल्ट डायग्नोसिस, (नॉक टेस्ट) प्राकृतिक आवृत्ति निदान, आदि।
-- रोटर बैलेंस के लिए डेटा/रिकॉर्ड स्टोरेज और प्लेबैक
-- परीक्षण वजन को चुनिंदा रूप से हटाया या बरकरार रखा जा सकता है और इसकी गुणवत्ता का अनुमान लगाया जा सकता है
-- त्वरित संतुलन के साथ उच्च-सटीक संतुलन संचालन कंपन मान, आयाम, चरणों को मापने और प्रदर्शित करने के लिए
-- हार्डवेयर लिफाफा डिमॉड्यूलेशन का उपयोग करके बेयरिंग/गियर दोषों का पता लगाना और निदान करना
-- गति माप, शोर माप, चरण माप, चरण निदान
-- ट्रिगर थ्रेसहोल्ड की मैनुअल सेटिंग (बड़ा, मध्यम, छोटा)
-- इसे उपकरण प्रबंधन प्रणाली के EMD सॉफ़्टवेयर (बेयरिंग डेटाबेस सहित) से सुसज्जित किया जा सकता है
हार्डवेयर विनिर्देश
| आंकड़े | विनिर्देश |
| मॉडल | HG-904A4 चार चैनल / HG-904A2 दोहरी चैनल |
| चैनल की मात्रा | चार कंपन चैनल, एक टैकोमीटर चैनल |
| मुख्य कार्य | विभिन्न मापदंडों का सिंगल-चैनल या मल्टी-चैनल सिंक्रोनस अधिग्रहण जिसमें त्वरण, वेग, विस्थापन और अक्षीय लिफाफा शामिल हैं |
| सटीकता | ±5% |
| ए/डी रूपांतरण | 24-बिट AD नमूनाकरण |
| एलसीडी डिस्प्ले | टच स्क्रीन इनपुट, रंग 5-इंच डिस्प्ले का समर्थन करता है |
| टैकोमीटर रेंज | 120—12000rpm |
| उपकरण का तापमान रेंज | -20—55°C |
| सेंसर का तापमान रेंज | -20°—120°C |
| रिचार्जेबल बैटरी | रिचार्जेबल लिथियम बैटरी 7.2V, 6800mA; चार्जिंग समय 7 घंटे, निरंतर काम करने का समय 8 घंटे |
| चार्जर | 8.V, 2A |
| नैदानिक पुस्तकालय | बेयरिंग डेटाबेस |
| माप कार्य और सीमा |
एक साथ चार पैरामीटर मान और अलार्म पैरामीटर स्पेक्ट्रा को 100 mv/g की संवेदनशीलता के साथ मापता है 0.1——199.99 m/s² का त्वरण 0.1——199.99 mm/s का वेग 1um——1999um का विस्थापन 0.1——30 m/s² का अक्षीय लिफाफा मान |
| सॉफ्टवेयर विश्लेषण कार्य | कंपन स्पेक्ट्रम और समय डोमेन वेवफॉर्म विश्लेषण, लिफाफा विश्लेषण, रोलिंग बेयरिंग के लिए सटीक फॉल्ट डायग्नोसिस फ़ंक्शन (चार भाग) अलग फॉल्ट डायग्नोसिस फ़ंक्शन: उपकरण हार्डवेयर में अन्य पैरामीटर स्पेक्ट्रा, सेप्स्ट्रम, लॉगरिदमिक स्पेक्ट्रम और पावर स्पेक्ट्रम डायग्नोसिस (वास्तविक समय अधिग्रहण और वास्तविक समय प्रदर्शन) एकत्र करने के लिए एक अलग फॉल्ट डायग्नोसिस फ़ंक्शन है |
| भंडारण क्षमता | 16G |
| बाहरी इंटरफ़ेस | चार्जिंग और संचार USB2.0 |
| रिपोर्ट आउटपुट फ़ंक्शन | डेटा रिपोर्ट आउटपुट का पता लगाता है |
| कंपन माप आवृत्ति प्रतिक्रिया रेंज: | 2—35KHz |
| कनेक्ट करने योग्य सेंसर प्रकार: | पीजोइलेक्ट्रिक त्वरण सेंसर, आईसीपी सेंसर, मैग्नेटोइलेक्ट्रिक वेग सेंसर, एडी करंट सेंसर |
सॉफ्टवेयर अवलोकन
इंटरनेट ऑफ थिंग्स और बड़े डेटा प्लेटफॉर्म के तेजी से विकास के साथ, हमने अपने मौजूदा सॉफ्टवेयर सिस्टम के कार्यात्मक लाभों को एकीकृत किया है और विंडोज.नेट 3.5-5.0 प्लेटफॉर्म, माइक्रोसॉफ्ट विजुअल स्टूडियो 2019 सूट और MySQL डेटाबेस को अपनाया है। सॉफ्टवेयर सिस्टम और कलेक्टर के बीच संचार एक एकीकृत UDP आर्किटेक्चर को अपनाता है, और सॉफ्टवेयर सिस्टम को नेटवर्क और स्टैंड-अलोन दोनों संस्करणों के साथ डिज़ाइन किया गया है। लगभग एक वर्ष के प्रयासों के बाद, हमने एंटरप्राइज उपकरण इंटेलिजेंट मॉनिटरिंग एंड डायग्नोसिस सिस्टम (इसके बाद EMD सिस्टम के रूप में संदर्भित) का नवीनतम संस्करण लॉन्च किया है। लचीले क्लाइंट सॉफ़्टवेयर ऑपरेशन और व्यापक विश्लेषण टूल लाभों का उपयोग करके, उपयोगकर्ता अधिक आसानी से डेटा की निगरानी कर सकते हैं और असामान्यताओं के कारणों का अधिक प्रभावी ढंग से विश्लेषण कर सकते हैं। सिस्टम सॉफ़्टवेयर मल्टी-चैनल नेटवर्क डेटा कलेक्टर, वायरलेस मॉनिटरिंग कलेक्टर और ऑफ़लाइन हैंडहेल्ड एनालाइज़र के साथ संगत है। ऑनलाइन डेटा रुझानों का विश्लेषण करते समय, हैंडहेल्ड एनालाइज़र ऑन-साइट उपकरण के विश्लेषण को अधिक व्यापक बनाने के लिए डेटा संग्रह को पूरक कर सकता है, जिससे यूनिट रुझानों और असामान्यताओं का व्यापक विश्लेषण किया जा सकता है, असामान्यताओं के कारणों की सटीक पहचान की जा सकती है, और ऑन-साइट उपकरण की सुरक्षा को अधिकतम किया जा सकता है।
सॉफ्टवेयर विनिर्देश
| आंकड़े | |
| मुख्य कार्य |
1. सिस्टम को चार मापदंडों को एक साथ प्रदर्शित करने की आवश्यकता है: त्वरण, वेग, विस्थापन और अक्षीय लिफाफा।
2. किसी भी पैरामीटर के लिए ट्रेंड चार्ट को समय चयन द्वारा पुनर्प्राप्त और देखा जा सकता है।
3. सिंगल पैरामीटर ट्रेंड चार्ट, वेवफॉर्म चार्ट और फ्रीक्वेंसी स्पेक्ट्रम विश्लेषण चार्ट को एक ही इंटरफ़ेस पर प्रदर्शित किया जा सकता है।
4. चार पैरामीटर ट्रेंड चार्ट (त्वरण, वेग, विस्थापन और अक्षीय लिफाफा) को एक ही इंटरफ़ेस पर प्रदर्शित किया जा सकता है।
5. त्वरण, वेग और तापमान का तीन पैरामीटर ट्रेंड चार्ट (त्वरण और वेग आवृत्ति स्पेक्ट्रम विश्लेषण चार्ट सहित) को एक ही इंटरफ़ेस पर प्रदर्शित किया जा सकता है।
6. समय डोमेन विश्लेषण में 13 संवेदनशील फॉल्ट डायग्नोसिस संकेतक शामिल हैं।
7. ऑटोकोरिलेशन विश्लेषण फ़ंक्शन उपलब्ध है।
सिस्टम फ़ंक्शन विस्तार आवश्यकताएँ: 8. बेयरिंग अवशिष्ट जीवन भविष्यवाणी संदर्भ।
9. ट्रेंड चार्ट और फ्रीक्वेंसी स्पेक्ट्रम विश्लेषण में स्व-निदान संदर्भ राय होनी चाहिए।
10. रिपोर्ट को एक क्लिक से निर्यात किया जा सकता है।
11. मल्टी-पैरामीटर और मल्टी-डायमेंशन डायग्नोसिस और विश्लेषण फ़ंक्शन की आवश्यकता है।
सिस्टम ऑपरेशन और रखरखाव स्थिति आँकड़े: 12. अलार्म स्थिति आँकड़े प्रदर्शित किए जाते हैं।
13. योजना निष्पादन स्थिति प्रदर्शित की जाती है।
सिस्टम ऑपरेशन और रखरखाव प्रबंधन: 14. डेटा कलेक्टर की स्थिति देखी जा सकती है।
15. उपकरण की स्थिति देखी जा सकती है।
उपकरण इन्वेंट्री का एक-क्लिक आयात उपलब्ध है। |
