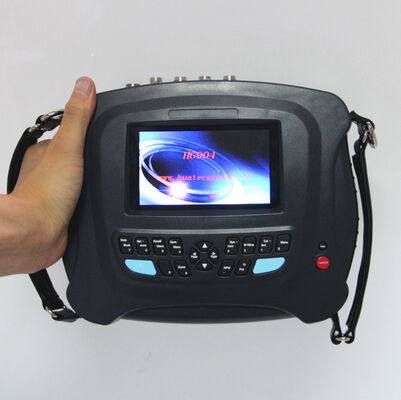

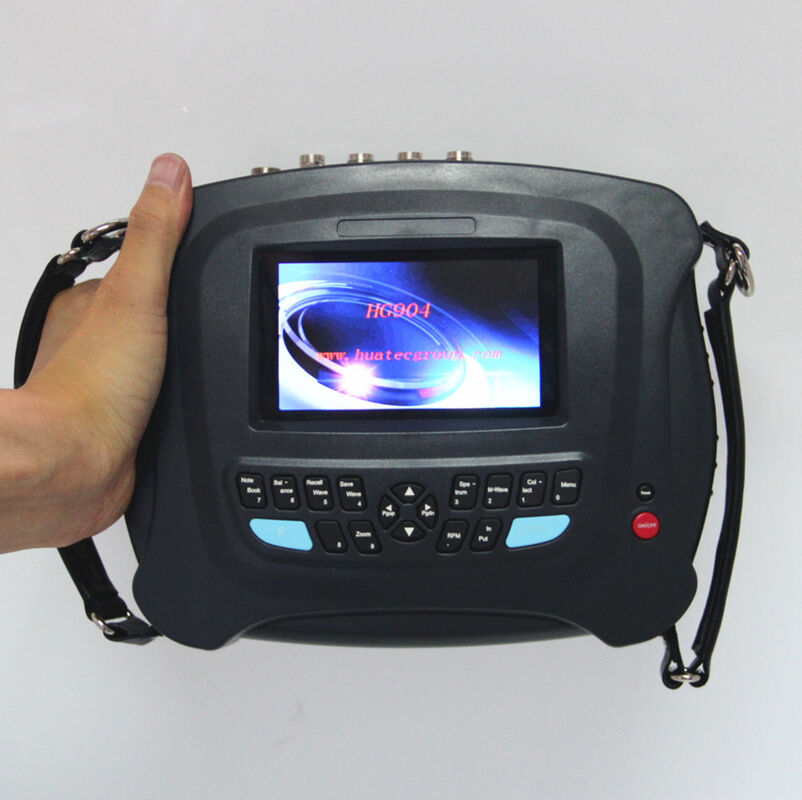

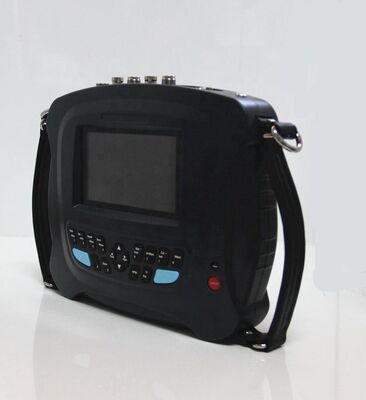

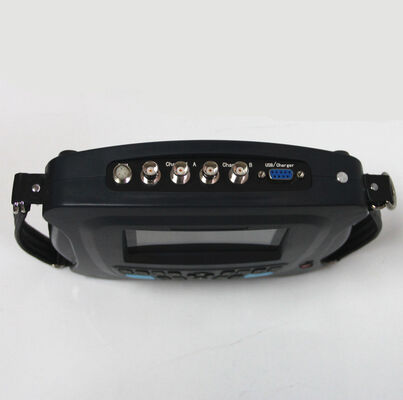

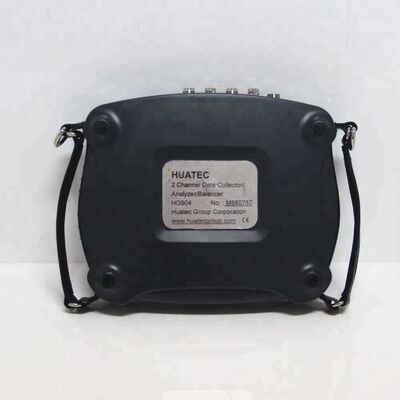

कंपन विश्लेषक 2 चैनल डेटा कलेक्टर / विश्लेषक / संतुलनकर्ता

कंपन विश्लेषक 2 चैनल डेटा कलेक्टर / विश्लेषक / संतुलनकर्ता

असंतुलन मशीन के कंपन का एक प्रमुख कारण है। यह अनुमान लगाया जाता है कि लगभग 50 प्रतिशत सभी खराबी रोटर के असंतुलन के कारण होती है।यांत्रिक असंतुलन से छुटकारा पाने के लिए सबसे अच्छा साधन है-स्थल पर संतुलन. एचजी९०४ मशीनी विश्लेषक/बालेंसर विशेष रूप से इस उद्देश्य के लिए उपयोगी है। यह कंपन की तीव्रता को माप सकता है; आवृत्ति स्पेक्ट्रम का विश्लेषण करके कंपन कारण का निदान कर सकता है।यह घूर्णन गति और कंपन चरण को मापने के लिए भी इस्तेमाल किया जा सकता है, और असंतुलन भार और स्थान की गणना करने के लिए।

विशेषताएं:

• प्रयोग करने में आसान
• वेक्टर चित्रण, संतुलन प्रक्रिया और परिणाम एक नज़र में स्पष्ट रूप से दिखाए जाते हैं
• 10 रोटर संतुलन डेटा का भंडारण
• परीक्षण द्रव्यमान का चयन करने योग्य निकालें या बने रहें
• संतुलन के परिणाम को दो निर्दिष्ट स्थानों में विभाजित करें
• रोटर के वजन, घूर्णन गति, त्रिज्या और आवश्यक संतुलन ग्रेड के आधार पर गणना की गई परीक्षण भार सीमा
• परीक्षण द्रव्यमान वैधता स्वचालित रूप से न्याय किया जाता है
• आरपीएम, आयाम और चरण का माप
• साइट पर 400 लाइनें एफएफटी स्पेक्ट्रम और निदान कार्य
• दो-चैनल एक साथ डेटा संग्रह
• असर और गियर निदान के लिए हार्डवेयर लिफाफा demodulation
• प्राकृतिक आवृत्ति मापने के लिए स्थानांतरण कार्य
• बड़े एलसीडी द्वारा तरंगरूप और स्पेक्ट्रम प्रदर्शन
• कंपन के मानों और कंपन तरंगों का भंडारण

संचालन की स्थिति

• तापमान सीमाः 5°C से 50°C तक
• सापेक्ष आर्द्रता:<85%, असंतृप्त
• बिना कास्टिक गैसों के
• बिना शक्तिशाली विद्युत चुम्बकीय क्षेत्र और मजबूत प्रभाव के

सुरक्षा

HG904 को मशीन के चल रहे भाग के संपर्क में आने की अनुमति नहीं है।

विनिर्देश

• गतिशील संतुलन के लिए घूर्णन गति सीमाः 70-60,000 r/min
• ऑटो रेंज और मैनुअल रेंज चयन योग्य
• कंपन की माप सटीकता: 5 %

• सेंसर: पिज़ोइलेक्ट्रिक त्वरणमापक, चुंबकीय विद्युत गति, एडी विस्थापन आदि।
• 8^थ-ऑर्डर दीर्घवृत्त एंटी-अलाइजिंग फिल्टर, आरपीएम बैंड-पास फिल्टर
• इनपुट सिग्नलः त्वरक माप, और वोल्टेज

• आयाम स्पेक्ट्रम विश्लेषणः 100 लाइनों से 400 लाइनों तक (ज़ूम), हनिंग विंडो
• स्पेक्ट्रम विश्लेषण की आवृत्ति सीमाः 100, 200, 500, 1K, 2K, 5K, 10KHz ((केवल 1-चैनल नमूनाकरण के लिए)
• डेटा भंडारण:400 तरंगरूप1024-बिंदुओं और 400 डेटा सेटों का

• समग्र कंपन माप के लिए आयाम रेंज और आवृत्ति प्रतिक्रियाः

• 	आयाम सीमाएँ	आवृत्ति प्रतिक्रिया
  विस्थापन	0. 003 5 मिमी चोटी चोटी	10 ¢ 500 Hz
  गति	0.2 200 मिमी/सेकंड वास्तविक आरएमएस	10 ¢ 1000 Hz
  त्वरण	0.5 250m/s2चोटी	20 ¢ 5000 Hz
  लिफाफा	0.1 20 यूनिट वास्तविक आरएमएस	15-40 केएचजेड से 5-1000 हर्ट्ज
  वोल्टेज	0.1 10V पीक-पीक	10 ¢ 10000 हर्ट्ज

• नोटबुकः दृश्य निरीक्षण के लिए 10 स्थिति कोड
• आउटपुटः पीसी के साथ संचार के लिए यूएसबी
• शक्तिः 8 घंटे के लिए निरंतर संचालन के लिए Ni-MH रिचार्जेबल बैटरी, कम बैटरी चेतावनी
• परिचालन वातावरणः 0~55^oC, 90% आर्द्रता नॉन-कंडेनसिंग
• फोटोसेल सेंसर के साथ घूर्णन गति माप
• गतिशील सीमाः 60dB 48dB समायोज्य लाभ सीमा के साथ
• आयामः 21×13×4 सेमी; वजनः 1.2 किलोग्राम (बैटरी शामिल है)

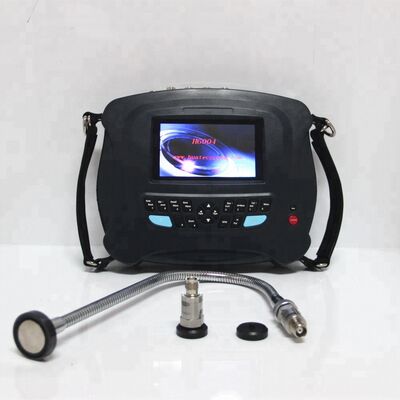

पैकिंग सूची
HG904 कंपन डेटा कलेक्टर 1
त्वरक 2
चुंबकीय माउंट 2
स्टील एक्सटेंशन प्रोब 1
बैटरी चार्जर 1
एक्सेलेरोमीटर केबल 3
RS232c संचार केबल 1
संतुलन मॉड्यूल 1
टैको/ट्रिगर सेंसर और केबल 1
प्रतिबिंबक कागज सेट 1
त्वरित प्रारंभ गाइड 1
सॉफ्टवेयर सीडी 1
HG904 और सेंसर 3 के प्रमाण पत्र
मामला 1 ले जाना
