उत्पाद विवरण:
|
| नाम: | एक्स-रे दोष डिटेक्टर | funcation: | औद्योगिक वेल्ड निरीक्षण |
|---|---|---|---|
| उपयोग: | औद्योगिक एनडीटी परीक्षण | वोल्टेज: | 150 से 300 केवी |
| प्रमुखता देना: | 300KV पोर्टेबल एक्स-रे दोष डिटेक्टर,एनडीटी के लिए औद्योगिक एक्स-रे डिटेक्टर,पोर्टेबल एक्स-रे परीक्षण उपकरण |
||

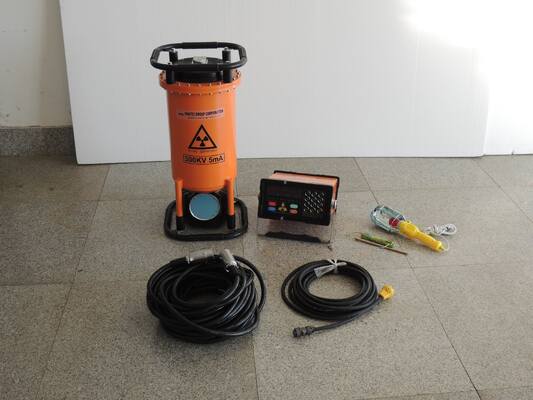

300 केवी पोर्टेबल औद्योगिक एक्स-रे दोष डिटेक्टर
एक्स-रे दोष डिटेक्टर का उद्देश्य गुणवत्ता मूल्यांकन करने के लिए आंतरिक संरचनाओं, दोषों या असामान्यताओं का पता लगाने के लिए एक्स-रे की पारगम्यता का उपयोग करना है, बिना निरीक्षण की जा रही वस्तु को नुकसान पहुंचाए,सुरक्षा परीक्षण, या वैज्ञानिक अनुसंधान।
एक्स-रे दोष डिटेक्टर का मुख्य अनुप्रयोग औद्योगिक वेल्ड निरीक्षण है, जिसका उपयोग आंतरिक दोषों जैसे कि छिद्र, स्लग समावेशन, संलयन की कमी, प्रवेश की कमी, दरारें आदि का पता लगाने के लिए किया जाता है।पाइपलाइनों के वेल्डेड जोड़ों में, दबाव वाहिकाओं, जहाजों, पुलों, इस्पात संरचनाओं, आदि सुनिश्चित करें कि यह सुरक्षा मानकों और डिजाइन आवश्यकताओं को पूरा करता है।
·कास्टिंग निरीक्षणः धातु के कास्टिंग के अंदर (जैसे इंजन सिलेंडर ब्लॉक, व्हील हब, वाल्व बॉडी) सिकुड़ने, छिद्रों, समावेशन, दरारों आदि जैसे दोषों का पता लगाना,उनके घनत्व और अखंडता का मूल्यांकन.
|
प्रकार आइटम |
XXG3005 |
||
|
अधिकतम प्रवेश मोटाई स्टील (A3) |
50मिमी |
||
|
फोकल दूरी |
600 मिमी |
||
|
एक्सपोज़र का समय |
5 मिनट |
||
|
फिल्म प्रकार |
तियानजिन III |
||
|
डबल सीसा पन्नी गहन स्क्रीन |
0.03 |
||
|
अंधेरे कमरे का निपटान |
20±2°C |
||
|
विकास |
5 मिनट |
||
|
कालापन |
1.5 |
||
|
इनपुट |
वोल्टेज (V) |
220V±10% 50-60 हर्ट्ज |
|
|
क्षमता (KVA) |
2.0 |
||
|
आउटपुट |
ट्यूब वोल्टेज (KVP) |
150-300 |
|
|
ट्यूब करंट (mA) |
5 |
||
|
स्थिरता |
± 1% |
||
|
एक्स-रे ट्यूब |
फोकस मिमी2 |
1.5×1.5 |
|
|
विकिरण कोण |
40±5° |
||
|
संवेदनशीलता |
k≤1.8% |
||
|
ऑपरेशन मोड |
अविरलoप्रसंस्करण आरठंडा होने का समय 1:1 |
||
|
एक्स-रे नियंत्रक |
आयाम |
270×270×140 |
|
|
वजन |
9किलो |
||
|
सर्किट संरचना |
माइक्रो-कंप्यूटर नियंत्रण, मॉड्यूलर संरचना, आवाज संकेत |
||
|
एक्स-रे जनरेटर |
शीतलन |
बल वायु शीतलन |
|
|
इन्सुलेशन |
SF6 गैस इन्सुलेशन |
||
|
कार्य दबाव |
0.35Mpa-0.45Mpa |
||
|
आयाम |
340×340×670 |
||
|
वजन (किलो) |
32 किलो |
||
|
कार्य तापमान |
-10°C−+40°C |
||
एक्स-रे दोष डिटेक्टर पाइपलाइनों के आंतरिक दोषों का परीक्षण कर सकते हैं, जिनमें आयतन संबंधी दोष जैसे छिद्र, सिकुड़ने वाले गुहाएं,
·क्षेत्र प्रकार के दोषः दरारें, संलयन की कमी, प्रवेश की कमी।
संरचनात्मक विरूपण, मोटाई में परिवर्तन, असेंबली त्रुटियां (जैसे गायब या गलत स्थान पर भाग) ·घनत्व अंतरः
विभिन्न सामग्रियों या घनत्वों की विदेशी वस्तुओं की पहचान करें।
