उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज | मापने की सीमा: | 1.5 ~ 240 मिमी |
|---|---|---|---|
| उठाने की निकासी: | 0 ~ 3 मिमी | परिचालन आवृत्ति: | 4 मेगाहर्टज |
| प्रमुखता देना: | गैर-विनाशकारी परीक्षण के लिए EMAT मोटाई गेज,एयर कपलिंग के साथ इलेक्ट्रोमैग्नेटिक मोटाई गेज,EMAT एयर कपलिंग मोटाई माप |
||

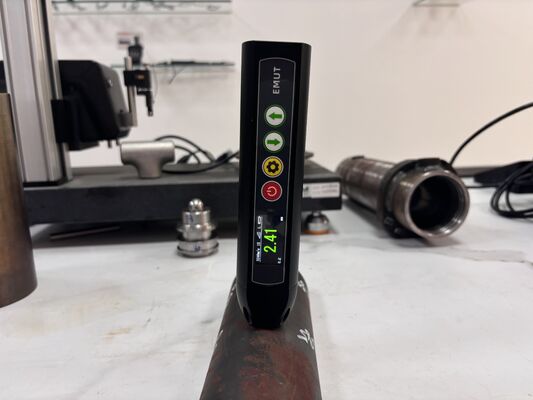

EMAT एयर कपलिंग इलेक्ट्रोमैग्नेटिक थिकनेस गेज
सामान्य परिचय
यह उपकरण विद्युत चुम्बकीय अल्ट्रासोनिक के सिद्धांत को अपनाता है, और जांच प्रक्रिया के दौरान वर्कपीस की सतह को पीसने की आवश्यकता नहीं होती है, और किसी युग्मन एजेंट की आवश्यकता नहीं होती है
जांच और होस्ट एकीकृत हैं, और जांच को बदला जा सकता है
विन्यास योग्य जांच प्रकार: सामान्य तापमान जांच: ≤ 120 ℃, 4MHz, मुख्य रूप से महीन-दानेदार सामग्रियों, जैसे कम कार्बन स्टील, एल्यूमीनियम, आदि का पता लगाने के लिए उपयोग किया जाता है, जिसमें अधिकतम उठाने की दूरी 4 मिमी है, उच्च तापमान जांच: ≤ 800 ℃, 4MHz, मुख्य रूप से लौह-चुंबकीय महीन-दानेदार सामग्रियों, जैसे कम कार्बन स्टील को मापने के लिए उपयोग किया जाता है, जिसमें अधिकतम उठाने की दूरी 2 मिमी है
लिफ्ट-ऑफ प्रभाव: (वास्तविक लिफ्ट-ऑफ दूरी सामग्री के गुणों और डिग्री से संबंधित है), एंटी-रस्ट फिल्म, नमक जमा या किसी अन्य इन्सुलेटिंग कोटिंग (तेल, वार्निश, चीनी मिट्टी के बरतन, प्लास्टिक, आदि) का उपयोग ऑपरेटिंग क्लीयरेंस के रूप में किया जा सकता है
विशेषताएँ
# पॉकेट पेन प्रकार, कोई युग्मन एजेंट नहीं, और गैर-संपर्क मोटाई गेज
# मानव शरीर इंजीनियरिंग डिजाइन, कॉम्पैक्ट संरचना, सुपर छोटा वॉल्यूम, ले जाने में आसान, हाथ से संचालित, मजबूत चुंबकीय अवशोषण, थकान की स्थिति में सुधार
# सटीक मोटाई माप, कोटिंग से गुजर सकता है, पेशेवर एल्गोरिदम प्रोग्राम समर्थन, युग्मन एजेंट की आवश्यकता नहीं है, वर्कपीस की सतह को पीसने की आवश्यकता नहीं है, पता लगाई गई सतह पर पेंट और लपेटन परत की अनुमति दें, वर्कपीस की सतह को असमान होने दें
# मल्टी-मटेरियल साउंड वेलोसिटी को इंस्ट्रूमेंट में पहले से संग्रहीत किया जा सकता है, और मटेरियल साउंड वेलोसिटी को एक ही समय में गतिशील रूप से जोड़ा और हटाया जा सकता है। ध्वनि वेग अंशांकन तापमान क्षतिपूर्ति फ़ंक्शन को बढ़ाता है, और माप सटीकता में प्रभावी ढंग से सुधार करता है
# जंग परतों की अनुमति है और माप को अधिकतम 3 मिमी की वृद्धि दूरी के साथ बेहतर बनाया जा सकता है
# वर्कपीस का न्यूनतम व्यास (वक्रता) जिसका पता लगाया जा सकता है, 8 मिमी है
# जांच का अधिकतम झुकाव कोण: 25°
# जांच उत्तेजना विधि: पानी का चुंबक
# ध्वनि तरंग का प्रकार: कतरनी तरंग
तकनीकी पैरामीटर
| मापने की सीमा | 1.5~240mm |
| उठाने की मंजूरी | 0~3mm |
| रिसीविंग गेन | ≤ 100dB |
| ऑपरेटिंग आवृत्ति | 4MHz |
| परिवेश का तापमान | -20 ° C से +50 ° C |
| उच्च तापमान ध्वनि गति मुआवजा | स्वचालित मुआवजा |
| तापमान सीमा | -150~800℃(उच्च तापमान को अनुकूलित किया जा सकता है) |
| जांच का प्रकार | मानक कमरे का तापमान जांच, वैकल्पिक उच्च तापमान, उच्च आवृत्ति जांच, उच्च तापमान कम आवृत्ति जांच, बी स्कैनिंग जांच |
| संकल्प | 0.01mm |
| ध्वनि गति की समायोज्य सीमा | 1000~9999m/s |
| लगातार काम करने का समय | 3h |
| आकार | 151*76*35mm |
| वज़न | 220g |
| उत्तेजना मोड | स्थायी चुंबक |
| त्रुटि सीमा | ≤10mm, त्रुटि ±0.05mm (> 10 mm + / - 0.01 + H / 200) mm (H वर्कपीस की मोटाई है) |
| बिजली की आपूर्ति | लिथियम रिचार्जेबल बैटरी |
अनुप्रयोग
कोई युग्मन एजेंट नहीं, और गैर-संपर्क, सामान्य तापमान और उच्च तापमान के साथ, इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक थिकनेस गेज TG-14 टाइटेनियम, एल्यूमीनियम, तांबा, स्टेनलेस स्टील, मिश्र धातु इस्पात, कार्बन स्टील और कास्ट स्टील जैसी सभी प्रकार की कंडक्टर सामग्री की मोटाई का परीक्षण कर सकता है।
मानक वितरण
TG-14 इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक थिकनेस गेज
सामान्य तापमान जांच
अनुदेश मैनुअल
अंशांकन प्रमाण पत्र
कैरीइंग केस
वैकल्पिक सहायक उपकरण
उच्च तापमान
उच्च आवृत्ति जांच
उच्च तापमान कम आवृत्ति जांच
बी स्कैनिंग जांच
