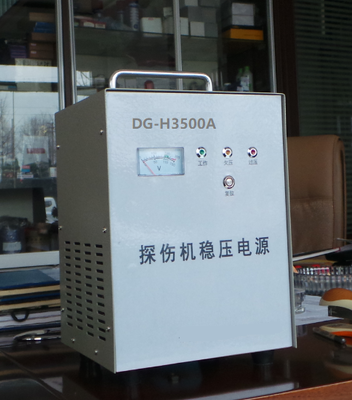

एक्स-रे दोष डिटेक्टर के लिए वोल्टेज स्टेबलाइजर

एक्स-रे दोष डिटेक्टर के लिए वोल्टेज स्टेबलाइज़र

I. मुख्य कार्यात्मक विशेषताएं:

यह वोल्टेज स्टेबलाइजिंग पावर सप्लाई अल्ट्रा-लो वोल्टेज डिजाइन को अपनाती है और बहुत व्यापक इनपुट वोल्टेज रेंज के भीतर आउटपुट वोल्टेज को स्वचालित रूप से और जल्दी से सामान्य मूल्य पर समायोजित कर सकती है।

उच्च दक्षता और कम हानि के साथ टोरोइडल ट्रांसफार्मर को अपनाया जाता है।

यह ओवरवोल्टेज सुरक्षा, अंडरवोल्टेज सुरक्षा, विलंब सुरक्षा और ओवर करंट सुरक्षा से सुसज्जित है, जो दोष डिटेक्टर के सुरक्षित उपयोग को विश्वसनीय रूप से सुनिश्चित करता है।

मुख्य तकनीकी संकेतक

III. स्थापना और उपयोग

वोल्टेज स्थिरीकरण बिजली की आपूर्ति के पीछे टर्मिनल ब्लॉक से लैस है और "इनपुट" और "आउटपुट" शब्दों के साथ चिह्नित है।तारों बिजली की आपूर्ति काटने के बाद कुछ बिजली के ज्ञान के साथ कर्मियों द्वारा किया जाना चाहिए. "इनपुट" 220VAC मुख्य बिजली की आपूर्ति से जुड़ा होना चाहिए, और तार के क्रॉस सेक्शन क्षेत्र 2.5 मिमी से कम नहीं होना चाहिए।आउटपुट अंत विकिरण मशीन से जुड़ा होना चाहिए. "L" के साथ चिह्नित किया गया है जो कि सक्रिय तार है, "N" तटस्थ तार है, और " " सुरक्षा ग्राउंड वायर है। इसे उपयोग के दौरान बिजली के झटके के जोखिम से बचने के लिए सुरक्षित रूप से ग्राउंड किया जाना चाहिए।साइड सॉकेट पट्टी भी सीधे दोष डिटेक्टर और अन्य विद्युत उपकरणों से जुड़ा जा सकता हैजब लाइन अचानक बिजली खो देती है या सुरक्षा सीमा से अधिक हो जाती है, तो काम करने की स्थिति में प्रवेश करने के लिए "रीसेट" बटन दबाएं।

IV.नोट्स

1यह वोल्टेज स्थिरता बिजली की आपूर्ति एक वोल्टेज स्थिरता स्विच और एक सीधे के माध्यम से स्विच के साथ सुसज्जित है। जब वोल्टेज स्थिरता स्विच जुड़ा है,बिजली की आपूर्ति वोल्टेज स्थिर स्थिति में प्रवेश करती हैजब सीधा-थ्रू स्विच जुड़ा होता है, तो बिजली की आपूर्ति सीधा-थ्रू राज्य (वोल्टेज विनियमन के बिना) में प्रवेश करती है।

2पैनल पर प्रदर्शित साधन और संकेतक रोशनी वर्तमान कार्य स्थिति को दर्शाती है।

3. मशीन के अंदर उच्च वोल्टेज है. गैर-पेशेवरों को विद्युत शॉक के जोखिम से बचने के लिए आवरण खोलने की अनुमति नहीं है.
