उत्पाद विवरण:
|
| डिटेक्टर का प्रभावी इमेजिंग क्षेत्र: | 150×180मिमी | पिक्सेल मैट्रिक्स: | 1280 × 1024 |
|---|---|---|---|
| न्यूनतम पता लगाने की खुराक: | 14एनजी | सापेक्ष आर्द्रता रेंज: | 10~75%पीएच |
| किरण ऊर्जा प्राप्त हुई: | 320 केवी | ||
| प्रमुखता देना: | डिजिटल एक्स-रे पाइपलाइन क्रॉलर,पाइपलाइन क्रॉलर एक्स-रे सिस्टम |
||
1. अवलोकन
विज्ञान और प्रौद्योगिकी के निरंतर विकास के साथ, परीक्षण उपकरण लगातार अद्यतन किया जाता है। हमारी कंपनी दुनिया में उन्नत देशों के तकनीकी विकास का बारीकी से पालन करती है,और अपने स्वयं के प्रयासों से, ने एक नई एचडीआर-01 डिजिटल इमेजिंग डिटेक्शन सिस्टम विकसित की है।
यह प्रणाली वास्तविक समय में कंप्यूटर में पाइपलाइन वेल्ड के निरीक्षण परिणामों को दृश्य रूप से प्रस्तुत कर सकती है और ऑपरेटरों के लिए साइट पर निरीक्षण परिणामों का आकलन करने में सहायक है।साइट पर परीक्षण के परिणाम दूर से प्राप्त किए जा सकते हैं, रिकॉर्ड के लिए सहेजा जा सकता है, या परिणाम सीधे विशेषज्ञों द्वारा सत्यापित किए जा सकते हैं।कार्यस्थल का वेल्डिंग पोर्ट नंबर, और छवि पर कुछ संबंधित जानकारी बिना संशोधन के, धोखाधड़ी के संदिग्ध से पूरी तरह से बचने के लिए।
प्रणाली निम्नलिखित भागों से बनी हैः रिमोट पीसी, डीआर इमेजिंग बोर्ड ट्रॉली, बाहरी एक्स-रे मशीन ट्रॉली, आंतरिक शूटिंग पाइपलाइन क्रॉलर और अन्य प्रणाली।वायरलेस स्थानीय क्षेत्र नेटवर्क के माध्यम से, एक ही समय में नक्शे का नियंत्रण और अधिग्रहण (प्रसारण) पूरा किया जा सकता है।कर्मचारी पाइपलाइन वेल्ड के निरीक्षण को पूरा करने और पुनर्प्राप्ति और फ्लैट फिल्म के लिए मूल छवि को बचाने के लिए दूरस्थ रूप से कंप्यूटर को नियंत्रित कर सकते हैंप्रणाली की छवि स्पष्ट है, और दोहरी तार मूल्यांकन पूरी तरह से राष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है और उससे अधिक है।
उपकरण विन्यास सूचीः
| सीरियल नंबर | नाम | विनिर्देश | उत्पत्ति | मात्रा |
| 1 | पाइपलाइन की बाहरी दीवार पर चढ़ाई कार (छवि अधिग्रहण बोर्ड ले जाने वाली) | पीसी10 | डंडोंग | 1 सेट |
| 2 | पाइपलाइन की बाहरी दीवार पर चढ़ने वाली कार (एक्स-रे मशीन ले जाने वाली) | पीसी11 | डंडोंग | 1 सेट |
| 3 | फ्लैट पैनल डिटेक्टर | उपयोगकर्ता की पसंद के अनुसार, कीमत भिन्न होती है | डंडोंग | 1 सेट |
| 4 | डिजिटल छवि अधिग्रहण और प्रसंस्करण सॉफ्टवेयर | डंडोंग | 1 सेट | |
| 5 | छवि अधिग्रहण कार्यस्थान | सटीकता 3530 | 1 सेट | |
| 6 | उच्च आवृत्ति स्थिर दबाव किरण मशीन | D300G | डंडोंग | 1 इकाई |
| 7 | स्लाइडवे | φ711 मिमी | डंडोंग | 1 सेट |
2उपकरण की संरचना
यह प्रणाली दो भागों से बनी हैः पाइप में शूटिंग उपकरण और बाहरी शूटिंग उपकरण।
आंतरिक शूटिंग उपकरण की संरचनाः

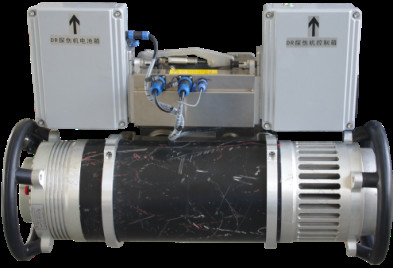

उच्च आवृत्ति एक्स-रे पाइपलाइन क्रॉलर, पाइपलाइन बाहरी दीवार क्रॉलर (फ्लैट पैनल डिटेक्टर, केंद्रीय राउटर, निचले कंप्यूटर पीएलसी ले जाने वाला), डीआर फ्लैट पैनल डिटेक्टर,पीसी वर्कस्टेशन (डिजिटल इमेज एग्रीगेशन और प्रोसेसिंग सॉफ्टवेयर).
आउटडोर शूटिंग उपकरण की संरचनाः
पाइपलाइन बाहरी दीवार चढ़ाई कार (फ्लैट पैनल डिटेक्टर, केंद्रीय राउटर, IP10 निचले कंप्यूटर पीएलसी ले जाने वाला), DR फ्लैट पैनल डिटेक्टर,पाइपलाइन बाहरी दीवार चढ़ाई कार (दिशात्मक उच्च आवृत्ति एक्स-रे जनरेटर), सहायक राउटर, IP11 निचला कंप्यूटर पीएलसी), पोर्टेबल उच्च आवृत्ति नियंत्रण एडाप्टर, डेटा केबल, पावर कॉर्ड, पीसी वर्कस्टेशन (डिजिटल इमेज अधिग्रहण और प्रसंस्करण सॉफ्टवेयर),पीसी वर्कस्टेशन (डिजिटल इमेज एग्रीगेशन और प्रोसेसिंग सॉफ्टवेयर).
3. संबंधित उपकरणों के तकनीकी संकेत
3.1 छवि प्राप्त करने वाला यंत्र:
पाइपलाइन की बाहरी दीवार पर चढ़ाई कार (छवि अधिग्रहण बोर्ड ले जाने वाली)
मॉडल: पीसी10
चलने की गतिः ≥100 मिमी/सेकंड
चलती विधि वेल्डिंग सीम के लंबवत स्थिति सुनिश्चित करने के लिए ट्रैक प्रकार को अपनाती हैः ±1 मिमी, और चलती दिशा की स्थिति सटीकताः ±1 मिमी;
यह 1600 मिमी से कम व्यास के पाइपलाइनों के केंद्रीय पारदीप्ति और डबल-दीवार एकल छाया डीआर का पता लगाने की आवश्यकताओं को पूरा कर सकता है;
5जी दोहरी आवृत्ति वाली वायरलेस संचार प्रणाली को अपनाएं, नियंत्रण दूरीः 100 मीटर (खुला क्षेत्र);
यह 36 वी एकीकृत निम्न तापमान वाली लिथियम बैटरी द्वारा संचालित है, जिसे बदलना आसान है और माइनस 40 डिग्री सेल्सियस पर सामान्य रूप से काम कर सकता है।
काम का समयः 8 घंटे से अधिक (बाहरी दीवार चढ़ाई कार बिजली आपूर्ति प्रणाली से जुड़ा होने पर काम का समय 10 घंटे से अधिक);
बिजली की खपतः ≤ 150W;

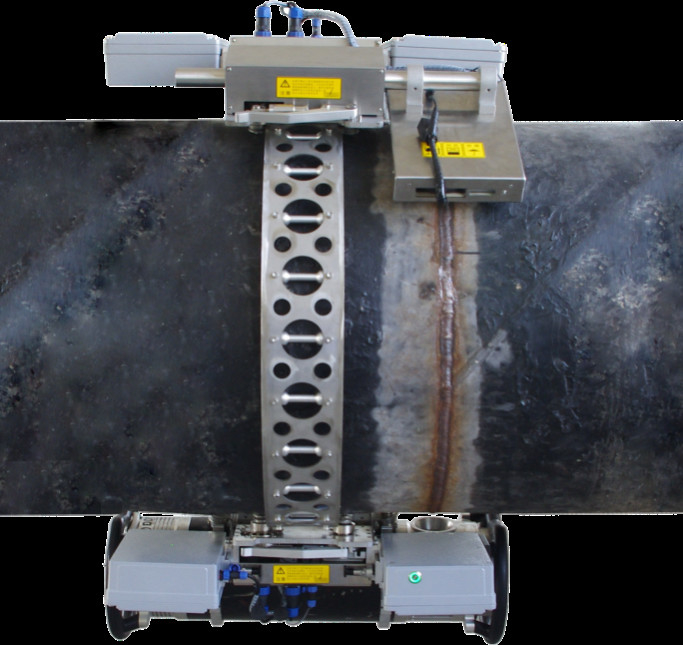

3.2 पाइपलाइन की बाहरी दीवार पर चढ़ना (एक्स-रे मशीन ले जाना)
मॉडल: पीसी11
चलने की गतिः ≥100mm/s
चलती विधि वेल्डिंग सीम के लंबवत स्थिति सुनिश्चित करने के लिए ट्रैक प्रकार को अपनाती हैः ±1 मिमी, और चलती दिशा की स्थिति सटीकताः ±1 मिमी;
यह 711 मिमी या उससे कम व्यास के पाइपों के लिए डबल-वॉल एकल-छाया दिशात्मक किरण मशीन की ड्राइविंग आवश्यकताओं को पूरा कर सकता है
5जी दोहरी आवृत्ति वाली वायरलेस संचार प्रणाली को अपनाएं, नियंत्रण दूरीः 100 मीटर (खुला क्षेत्र);
यह 36 वी एकीकृत निम्न तापमान वाली लिथियम बैटरी द्वारा संचालित है, जिसे बदलना आसान है और माइनस 40 डिग्री सेल्सियस पर सामान्य रूप से काम कर सकता है।
काम का समय: 10 घंटे से अधिक;
बिजली की खपतः ≤ 150W;
दोहरी दीवार एकल छाया DR पारदीप्ति निरीक्षण आवश्यकताओं को पूरा करने के लिए पाइप की दीवार के बाहर चढ़ाई कार (छवि अधिग्रहण बोर्ड) के साथ सिंक्रोनस ड्राइव करें।
3.3 फ्लैट पैनल डिटेक्टर (फ्लैट पैनल उपयोगकर्ता की आवश्यकताओं के अनुसार चुना जाता है, कीमत अलग है)
एक्स-रे रूपांतरण परतः अनाकार सिलिकॉन;
स्किन्टिलेटर: सीएसआई;
पिक्सेल पिचः 120μm;
