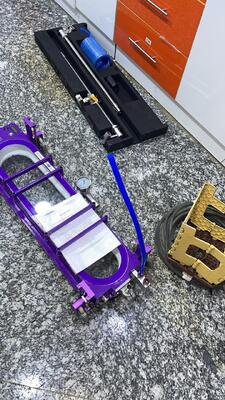

तेल भंडारण टैंक के निचले प्लेट पर वेल्ड के रिसाव का पता लगाने का वैक्यूम बॉक्स वेल्ड रिसाव का पता लगाने की प्रणाली

तेल भंडारण टैंक के निचले प्लेट पर वेल्ड के रिसाव का पता लगाने का वैक्यूम बॉक्स वेल्ड रिसाव का पता लगाने की प्रणाली

1. उत्पाद का परिचय

तेल भंडारण टैंक के समग्र निरीक्षण में सुधार के लिए,हमारी कंपनी ने विशेष रूप से डिजाइन किया है और तेल भंडारण टैंक के निचले प्लेट पर वेल्ड के रिसाव का पता लगाने के लिए वैक्यूम टैंक का पता लगाने की एक श्रृंखला विकसित की है.

मानक, पोर्टेबल वैक्यूम टैंक डिटेक्शन सिस्टम किसी भी आकार के भंडारण टैंक की निचली प्लेट पर लैप/बट वेल्ड का पता लगा सकता है,और 5 मीटर से अधिक व्यास के भंडारण टैंक की निचली प्लेट पर परिधि वेल्ड (फिल्ट वेल्ड)विभिन्न वेल्ड्स के अखंडता मूल्यांकन के लिए, हमारे वैक्यूम बॉक्स डिटेक्शन सिस्टम एक कुशल, तेज और किफायती डिटेक्शन विधि है,और घुसपैठ जंग/पिनहोल का पता लगाने की दर 95% से कम नहीं है.

2विशेष विशेषताएं

1) सामान्य मॉडल आम तौर पर बॉक्स दबाने के लिए हाथ का उपयोग करें, तो यह बहुत थका हुआ हो जाएगा, हम पैरों के साथ सीधे ऊपर झुकने की जरूरत में सुधार

2) जब चल रहा है, हम टैंक के नीचे पहियों है; स्थानांतरित करने के लिए टैंक उठाने की जरूरत नहीं है

3) वैक्यूम पंप रोबोट का रिमोट कंट्रोल ले सकता है, साइट बहुत सुविधाजनक है।

3तकनीकी मापदंडों की आवश्यकताएंः

3.1 लैप और बट वेल्ड के परीक्षण के लिए वैक्यूम बॉक्स

3.1.1 वैक्यूम डिग्रीः 60kPa से कम नहीं;

3.1.2 वेल्ड का पता लगाने की लंबाई: 800 मिमी से कम नहीं;

3.1.3 वेल्ड्स के प्रकारों की जाँच करें: टैंक के तल पर लैप और बट वेल्ड्स;

3.1.4 टैंक व्यास की आवश्यकताएं: टैंक के सभी व्यास पर लागू की जा सकती हैं;

★3.1.5 संचालन मोडः निरीक्षण कर्मियों को खड़े होकर पूरे ऑपरेशन को पूरा कर सकते हैं;

★3.1.6 प्रकाश व्यवस्थाःवैक्यूम बॉक्स में एलईडी प्रकाश व्यवस्था;

3.1.7 प्रकाश व्यवस्था बिजली की आपूर्तिः 3Wh लिथियम बैटरी निर्मित, बिजली की आपूर्ति समय 16 घंटे से कम नहीं है;

★3.1.8 चलती पहिया: वैक्यूम बॉक्स 4 चलती पहियों के साथ आता है, वसंत के साथ 4 चलती पहियों को उठाया जा सकता है, वैक्यूम बॉक्स को चलने के लिए धकेल सकता है;

★3.1.9 सहायक छड़ीः दबाव राहत वाल्व सहायक छड़ी पर स्थापित है, और पता लगाने वाले कर्मचारी दबाव राहत वाल्व को चालू कर सकते हैं जब वे सामान्य रूप से खड़े होते हैं।

3.2 परिधि वेल्ड के परीक्षण के लिए वैक्यूम बॉक्स

3.2.1 वैक्यूमः 60kP से कम नहीं;

3.2.2 वेल्ड का पता लगाने की लंबाईः 400 मिमी से कम नहीं;

3.2.3 निरीक्षण वेल्ड प्रकारः फिलेट वेल्ड;

3.2.4 टैंक का व्यासः ≥ 5 मीटर;

★3.2.5 संचालन मोडः निरीक्षण कर्मियों को खड़े होकर पूरे ऑपरेशन को पूरा कर सकते हैं;

★3.2.6 प्रकाश व्यवस्था: वैक्यूम बॉक्स में एलईडी प्रकाश व्यवस्था;

3.2.7 प्रकाश व्यवस्था बिजली की आपूर्तिः 3Wh लिथियम बैटरी निर्मित, बिजली की आपूर्ति समय 16 घंटे से कम नहीं है;

★3.2.8 चलती पहिया: वैक्यूम बॉक्स 2 चलती पहियों के साथ आता है, स्प्रिंग के साथ 2 चलती पहियों को उठाया जा सकता है, वैक्यूम बॉक्स को चलने के लिए धकेल सकता है;

★3.2.9 सहायक छड़ी: दबाव राहत वाल्व सहायक छड़ी पर स्थापित है, और पता लगाने वाले कर्मचारी दबाव राहत वाल्व को चालू कर सकते हैं जब वे सामान्य रूप से खड़े हैं;

★3.2.10 अन्य सहायक कार्य: वैक्यूम बॉक्स के दोनों ओर 85 किलोग्राम सक्शन बल वाले दो विद्युत चुम्बक और 19 किलोग्राम थ्रश बल वाले दो पुशड्रॉड मोटर लगाए गए हैं।

3.3 वैक्यूम पंप

3.3.1 वोल्टेजः 220V 50/60Hz;

3.3.2 डिजाइन दबावः 92kPa;

3.3.3 पंप का प्रकारः फैन के साथ इलेक्ट्रिक वैक्यूम पंप;

3.3.4 प्रवाह दरः 200L/मिनट;

3.3.5 वजनः 10.5 किलोग्राम से अधिक नहीं;

3.3.6 शक्तिः 450 वाट से अधिक नहीं.

4विन्यास आवश्यकताएं

4.1 वैक्यूम पंपः 1pc

4.2 लैप और बट वेल्ड वैक्यूम बॉक्सः 1 सेट

4.3 फिलेट वेल्ड बॉक्सः 1 सेट

4.4 नरम हवा पाइप: 1 सेट

4.5 वैक्यूम पंप पावर सप्लाई बैटरीः 1pc

4.6 मैनुअल: 1 प्रति;

4.7 शिपिंग बक्सेः 3pcs

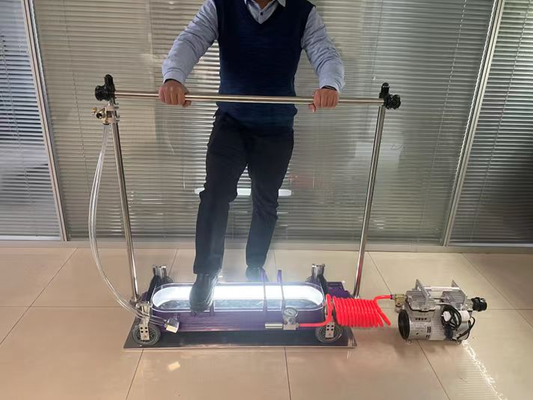

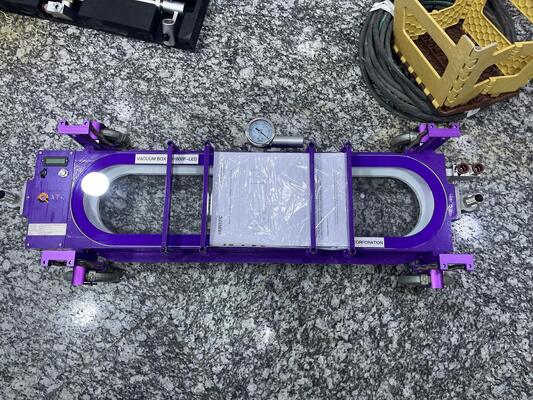

HV1800F-एलईडी वैक्यूम बॉक्स बट या गोद वेल्डिंग के लिए उपयुक्त है

2. तकनीकी पैरामीटर
