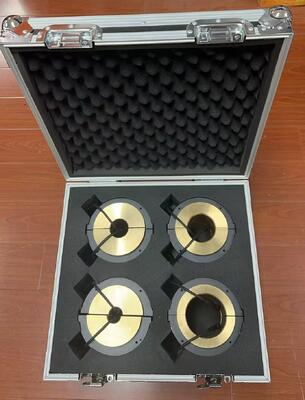

एचआरडी-120 एकीकृत तार रस्सी दोष डिटेक्टर

एचआरडी-120 एकीकृत तार रस्सी दोष डिटेक्टर

I. उत्पाद का अवलोकन

◆ तार रस्सी के आंतरिक और बाहरी टूटे तार, पहनने, जंग, विरूपण, ढीले धागे, स्किप तार, सामग्री परिवर्तन और अन्य दोषों का ऑनलाइन पता लगाना।

◆ परीक्षण परिणाम रिपोर्ट विभिन्न उद्योगों के मानकों को पूरा कर सकती है और इसमें टूटी हुई तारों की संख्या और टूटी हुई तार क्षेत्रफल का अनुपात तार के कुल टूटे हुए क्षेत्रफल से है।

◆ कंप्यूटर यूएसबी इंटरफेस (वायरड) या "अपना वाई-फाई नेटवर्क" (वायरलेस) का उपयोग, ऑनलाइन ध्वनि और प्रकाश अलार्म और वास्तविक समय प्रदर्शन परिणामों के साथ प्रत्यक्ष नमूनाकरण प्रसंस्करण विश्लेषण।

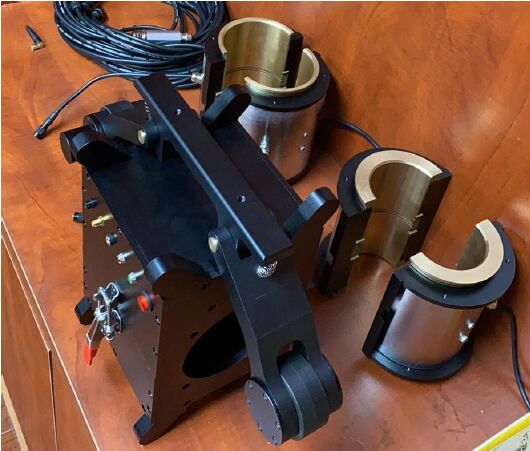

◆ सेंसर परिपत्र संरचना, परिधि परिधि, अक्षीय चुंबकत्व, तार रस्सी तत्काल चुंबकत्व संतृप्ति स्थिति के लिए।

◆ सेंसर में एल्यूमीनियम के मिश्र धातु के गोले का इस्तेमाल किया गया है, जिसमें जलरोधी, धूलरोधी, झटकेरोधी और नमीरोधी कार्य होते हैं।

◆ स्थिर संचालन, विश्वसनीय प्रदर्शन, उच्च पता लगाने की सटीकता, मजबूत विरोधी हस्तक्षेप प्रदर्शन, सटीक डेटा।

◆ सॉफ्टवेयर विंडोज 98/2000 / एक्सपी/विस्टा/ विंडोज 7/8/10/11 विभिन्न कंप्यूटर ऑपरेटिंग सिस्टम के अनुकूल है

◆ खनन, केबलवे, लिफ्टिंग उपकरण, लिफ्ट, बंदरगाह मशीनरी, केबल ब्रिज और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

II. तकनीकी आधार और कानूनी योग्यता

1. आभासी उपकरणः रस्सी अनंत अनिश्चितता. केवल आभासी उपकरण प्रौद्योगिकी के आवेदन, सॉफ्टवेयर के साथ पारंपरिक उपकरणों की जगह,और कंप्यूटर द्वारा प्रत्यक्ष नमूनाकरण प्रसंस्करण किसी भी चूक का पता लगाने और कोई गलत न्याय सुनिश्चित कर सकते हैं, बस एक फिल्म देखने की तरह, प्रक्रिया के दौरान तार रस्सी स्कैन, परिणाम सटीक और अच्छी दोहराव हैं।

2. तीन स्थिर उपकरणः विभिन्न उद्योगों में तार रस्सी स्क्रैप के लिए राष्ट्रीय मानकों के अनुसार, इस उत्पाद विद्युत चुम्बकीय गुणात्मक, मात्रात्मक, पोजिशनिंग,तार रस्सी आंतरिक और बाहरी टूटी तार का ऑनलाइन विनाशकारी पता लगाने, जंग, पहनने, धातु के क्रॉस-सेक्शन क्षेत्र में परिवर्तन, ढीले धागे, स्किप तार, विरूपण, सामग्री असामान्यताएं और अन्य दोष।

3कानूनी साधनः ASTM1571-2021 अमेरिकी मानक और GB/T21387-2008 राष्ट्रीय मानक के अनुरूप।

III. तकनीकी संकेत

पूरी श्रृंखला तार रस्सी के व्यास रेंज का पता लगा सकते हैंः φ1.5-300mm (निर्दिष्टीकरण सेंसर की विभिन्न श्रृंखला को कॉन्फ़िगर करने की आवश्यकता)

सेंसर और तार रस्सी की सापेक्ष गतिः0.0-6.0 मी/सेकंडसबसे अच्छाः 0.1-0.5 मी/सेकंड

सेंसर गाइड आस्तीन और तार रस्सी के बीच सबसे अच्छा अंतर 2-4 मिमी है, और स्वीकार्य अंतर 0-15 मिमी है

टूटी हुई तार की खराबी का पता लगाने की क्षमता (LF)

गुणात्मक: एकल केंद्रीकृत टूटी हुई तार का गुणात्मक पता लगाने की सटीकता 99.99% है

मात्रात्मक: एक स्थान पर टूटी हुई तारों की संख्या एक या एक समकक्ष जड़ को गलत आंकलन करने की अनुमति देती है

सटीकता दर 92% से अधिक है जब एक ही स्थान पर टूट तारों की संख्या 100 से अधिक बार के लिए त्रुटि के बिना पता लगाया जाता है

धातु के क्रॉस सेक्शन (एलएमए) के परिवर्तन की मात्रात्मक दर

पहचान संवेदनशीलता की अनुमेय दोहराव त्रुटि ±0.055% है

परीक्षण परिशुद्धता संकेत मूल्य की अनुमेय त्रुटिः ± 0.2%

स्थिति (एल) पता लगाने की क्षमताः पता लगाने की लंबाई संकेत मूल्य का प्रतिशत त्रुटिः ±0.2%

बिजली की आपूर्तिः कंप्यूटर बैटरी से 5V

सेंसर वजनः सामान्य विनिर्देश < 10kg (वास्तविक स्थिति के अनुसार अनुकूलित)

परिवेश का तापमानः -10°C~40°C वायुमंडलीय दबावः 86~106Kpa सापेक्ष आर्द्रताः ≤85%

IV. सिस्टम कॉन्फ़िगरेशन और मॉडल

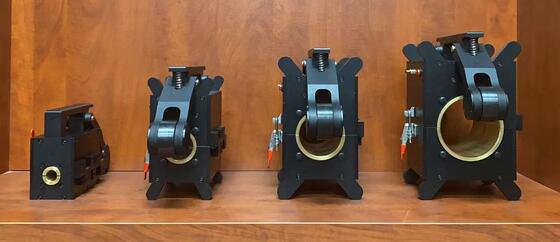

सभी को अनुकूलित करने की आवश्यकता हैः तार रस्सी दोष का पता लगाने की मशीन (48 मिमी छोटे - 78 मिमी मध्यम - 108 मिमी बड़े)
