उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | अल्ट्रासोनिक मोटाई गेज | जांच प्रकार: | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
|---|---|---|---|
| मापने की सीमा: | 0.15 मिमी - 1800 मिमी | मापन आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| संकल्प: | 0.1 मिमी, 0.01 मिमी, 0.001 मिमी | शुद्धता: | 0.001 मिमी |
| जांच अंशांकन: | एक बिंदु अंशांकन, बहु-बिंदु अंशांकन | प्रदर्शन: | 3.5 "क्यूवीजीए (320 × 240) रंग टीएफटी-एलसीडी स्क्रीन |
| प्रमुखता देना: | उच्च परिशुद्धता वाले अल्ट्रासोनिक मोटाई मापक,बड़ी माप सीमा मोटाई गेज,गैर-विनाशकारी परीक्षण उपकरण |
||

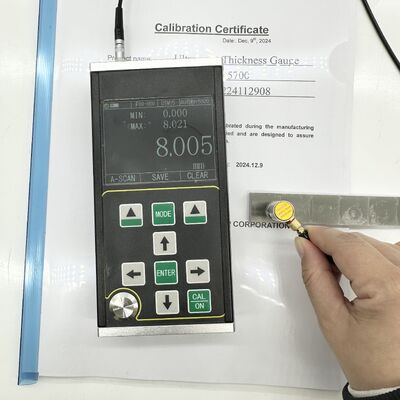

टीजी-5700 बड़ी माप रेंज उच्च परिशुद्धता अल्ट्रासोनिक मोटाई गेज
टीजी-5700 ए/बी स्कैनिंग के साथ एक नए प्रकार का हैंडहेल्ड उच्च परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई गेज है। यह पल्स प्रतिबिंब के आधार पर अल्ट्रासोनिक मोटाई माप के सिद्धांत को अपनाता है। यह सामग्री की मोटाई मापने के लिए उपयुक्त है जो इसमें अल्ट्रासोनिक तरंग को स्थिर गति से प्रसारित कर सकता है और इसके पीछे से प्रतिबिंब प्राप्त कर सकता है। माप रिज़ॉल्यूशन 0.001 मिमी है और माप सीमा 0.15 मिमी (स्टील) जितनी पतली है।
यह उत्पाद प्लेटों और संसाधित भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान जंग लगने के बाद उत्पादन उपकरणों में पाइप और दबाव वाहिकाओं के पतले होने की डिग्री की निगरानी कर सकता है। इसका उपयोग पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।
|
वस्तु |
टीजी-5700 |
|
जांच प्रकार |
सिंगल क्रिस्टल जांच / डबल क्रिस्टल जांच |
|
मापने की सीमा (45# स्टील) |
0.15 मिमी - 1800 मिमी |
|
संकेत स्थिरता |
यह सुनिश्चित करने के लिए शून्य क्रॉसिंग और मल्टीपल इको तकनीक को अपनाया जाता है कि मोटाई माप मूल्य इको ताकत, सामग्री क्षीणन गुणांक, लाभ और गेट ऊंचाई से प्रभावित नहीं होता है, और उच्च माप स्थिरता और विश्वसनीयता होती है। |
|
मापन आवृत्ति |
4हर्ट्ज,8हर्ट्ज,16हर्ट्ज |
|
संकल्प |
0.1 मिमी,0.01 एम एम,0.001 मिमी(0.01इंच,0.001इंच,0.0001इंच) |
|
शुद्धता |
0.001 मिमी |
|
पल्स जनरेटर |
नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच से मेल खाते हैं। |
|
ध्वनि वेग सीमा |
400-19999 मी/से |
|
अंशांकन ब्लॉक |
4 मिमी(इस्पात) |
|
स्वचालित शटडाउन |
कोई 5 मिनट, 10 मिनट, 20 मिनट और मैन्युअल शटडाउन चुन सकता है। |
|
जांच अंशांकन |
एक बिंदु अंशांकन, बहु-बिंदु अंशांकन |
|
पाना |
स्वचालित लाभ नियंत्रण, मैन्युअल लाभ नियंत्रण |
|
रेंज हासिल करें |
0~70dB |
|
डिटेक्शन मोड |
रेडियो फ्रीक्वेंसी (आरएफ), पॉजिटिव हाफ वेव (पीओएस), नेगेटिव हाफ वेव (एनईजी), फुल वेव (फुल) |
|
मापन मोड |
(1) एमबी-ई: प्रारंभिक प्रतिध्वनि से पहली निचली प्रतिध्वनि तक पारगमन समय के आधार पर माप मोड; (2) ईई: प्रवेश कोटिंग माप मोड, मनमाना एम-एन इको वैकल्पिक है; (3) एमई-ई: मल्टीपल इको माप मोड; (4) पतली: पतली दीवार माप मोड; |
|
संख्यात्मक विधा |
मोटाई मान मोड, अंतर/कमी दर मोड, अधिकतम/न्यूनतम मान मोड |
|
ए-स्कैन मोड |
उपलब्ध |
|
बी-स्कैन मोड |
उपलब्ध |
|
युग्मन संकेत |
उपलब्ध |
|
बैटरी संकेत |
उपलब्ध |
|
भाषा |
अंग्रेज़ी |
|
इकाई |
मिमी/इंच |
|
मेनू संचालन |
उपलब्ध |
|
सॉफ़्टवेयर फ़ंक्शन |
डायनामिक गेट सेटिंग, ब्लैंकिंग सेटिंग (ब्लैंक), इको ब्लैंकिंग सेटिंग (ई-ब्लैंक), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
|
भंडारण समारोह |
यह एक ही समय में 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), ए-स्कैन तरंगरूपों के 500 समूह और बी-स्कैन तरंगरूपों के 500 समूह संग्रहीत कर सकता है। |
|
होस्ट प्रोग्राम अपग्रेड |
उपलब्ध |
|
प्रदर्शन |
3.5" क्यूवीजीए (320 × 240) रंगीन टीएफटी-एलसीडी स्क्रीन |
|
डेटा ट्रांसमिशन |
यह कंप्यूटर पर डेटा संचारित करने के लिए RS-232 सीरियल संचार और USB का समर्थन करता है। |
|
कार्य तापमान |
-10℃～＋50℃; विशेष आवश्यकताओं के साथ, यह -20 तक पहुँच सकता है℃; |
|
कार्यशील वोल्टेज |
चार नंबर 5 एए बैटरियों की आवश्यकता है। जब बिजली अपर्याप्त होती है, तो कम वोल्टेज का संकेत मिलता है। |
|
समग्र आयाम |
204 x 100 x 36 (मिमी) |
|
कुल वजन |
310 ग्राम(बैटरी के बिना) |
|
बैटरी |
4पीसी एए सूखी बैटरी |
●इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक डिस्प्ले मोड है;
● माप सीमा व्यापक है, और 0.15 मिमी (स्टील) की न्यूनतम माप मोटाई के साथ, अति-पतले भागों की माप का एहसास करने के लिए अद्वितीय "मल्टीपल इको" तकनीक को अपनाया जाता है;
● यह उत्पाद उच्च परिशुद्धता के साथ मोटाई माप सकता है, और अधिकतम माप रिज़ॉल्यूशन 0.001 मिमी तक पहुंच सकता है; पुनरावृत्ति रिज़ॉल्यूशन ± 0.002 मिमी तक पहुंच सकता है;
● इसमें पेनेट्रेटिंग कोटिंग और इको टू इको माप का कार्य होता है, जिसका उपयोग सतह पर पेंट की परत और कोटिंग के साथ सामग्री को मापने के लिए किया जाता है;
● एकाधिक माप मोड: एमबी-ई, ईई और मी-ई मोड पारंपरिक मोटे वर्कपीस के माप को पूरा करते हैं; पतला मोड पतले भागों के माप का एहसास करता है;
● संख्यात्मक मोड में शामिल हैं: पारंपरिक मोटाई मूल्य मोड, अंतर / कमी दर मोड और अधिकतम मूल्य मोड;
● दो लाभ मोड: स्वचालित लाभ / मैन्युअल लाभ;
● ऊर्जा-बचत फ़ंक्शन के साथ मैन्युअल शटडाउन और स्वचालित शटडाउन सेट किया जा सकता है;
● यह डबल क्रिस्टल जांच और एकल क्रिस्टल जांच सहित विभिन्न प्रकार की जांच का समर्थन करता है, और 20 मेगाहर्ट्ज उच्च आवृत्ति जांच का समर्थन करता है;
● यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक ही समय में 100000 मोटाई मूल्यों, ए-स्कैन तरंगों के 500 समूहों और बी-स्कैन तरंगों के 500 समूहों को संग्रहीत कर सकता है;
● 320x240 हाई डेफिनिशन (क्यूवीजीए) रिज़ॉल्यूशन के साथ बड़ा 3.5 इंच का रंगीन टीएफटी-एलसीडी डिस्प्ले;
● इसमें विभिन्न प्रकार के अंशांकन तरीके हैं, यह एक-बिंदु अंशांकन, बहु-बिंदु अंशांकन और मैनुअल अंशांकन मोड का समर्थन करता है, और एक ही समय में ध्वनि वेग को अंशांकित कर सकता है और शून्य स्थिति की जांच कर सकता है; यह डबल क्रिस्टल जांच के वी-पथ सुधार का समर्थन करता है।
● यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है;
● यह अंग्रेजी डिस्प्ले को सपोर्ट करता है।
यह धातुओं (जैसे स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, चीनी मिट्टी की चीज़ें, कांच, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टरों की मोटाई मापने के लिए उपयुक्त है।
