उत्पाद विवरण:
|
| जांच: | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच | सिद्धांत: | पल्स प्रतिबिंब के आधार पर अल्ट्रासोनिक मोटाई माप |
|---|---|---|---|
| संकल्प: | 0.001 मिमी | मानकों: | जेजेएफ 1126-2004 |
| प्रमुखता देना: | बड़े रेंज वाला अल्ट्रासोनिक मोटाई गेज,A/B स्कैन मोटाई गेज 0.100-1800mm,गैर-विनाशकारी परीक्षण उपकरण |
||

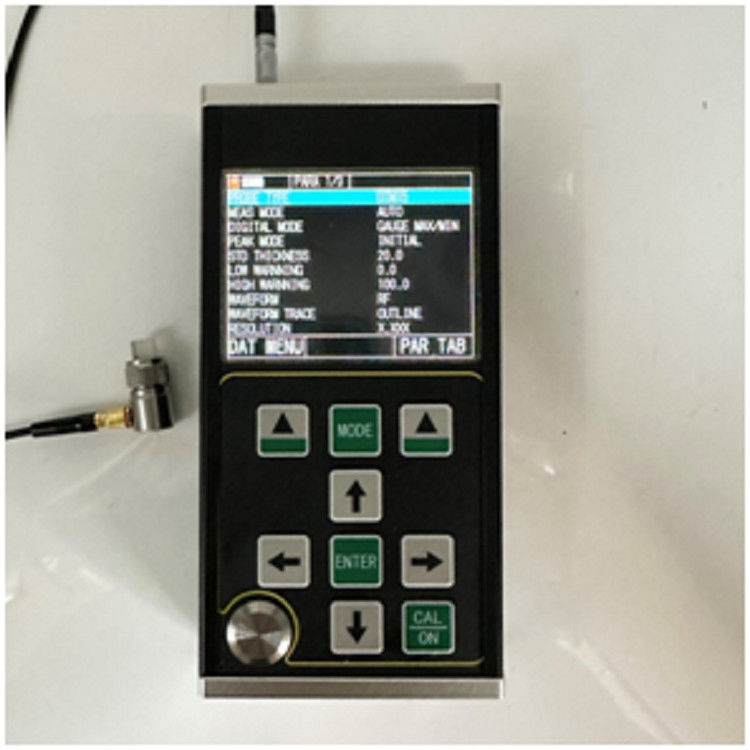

टीजी-5710 ए/बी स्कैन 0.100-1800 मिमी बड़ी रेंज अल्ट्रासोनिक मोटाई गेज
|
मैंटिम |
टीजी-5710 |
|
जांच का प्रकार |
एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
|
माप सीमा (45# स्टील) |
0.10मिमी1800 मिमी |
|
संकेत त्रुटि(<10 मिमी) |
±0.005मिमी |
|
संकेत त्रुटि(≥10 मिमी) |
±0.1% |
|
पुनरावृत्ति त्रुटि |
±0.001 मिमी(आत्म-परीक्षण) |
|
संकेत स्थिरता |
यह सुनिश्चित करने के लिए शून्य क्रॉसिंग और मल्टीपल इको तकनीक को अपनाया गया है कि इको ताकत, सामग्री क्षीणन गुणांक, लाभ और गेट ऊंचाई से मोटाई माप मूल्य प्रभावित न हो,और उच्च माप स्थिरता और विश्वसनीयता है. |
|
माप की आवृत्ति |
4 हर्ट्ज,8 हर्ट्ज,16 हर्ट्ज |
|
आरविघटन |
0.1 मिमी,0.01 मिमी,0.001 मिमी(0.01 इंच,0.001 इंच,0.0001 इंच) |
|
पल्स जनरेटर |
नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच के साथ मेल खाते हैं। |
|
ध्वनि वेग सीमा |
400-19999m/s |
|
कैलिब्रेशन ब्लॉक |
4 मिमी(इस्पात) |
|
स्वतः बंद |
कोई 5 मिनट, 10 मिनट, 20 मिनट और मैन्युअल बंद करने का विकल्प चुन सकता है। |
|
जांच काइलीब्रेशन |
एक बिंदु कैलिब्रेशन, बहु बिंदु कैलिब्रेशन |
|
लाभ |
स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
|
लाभ सीमा |
0~70dB |
|
पता लगाने का मोड |
रेडियो आवृत्ति (RF), सकारात्मक आधा तरंग (POS), नकारात्मक आधा तरंग (NEG), पूर्ण तरंग (FULL) |
|
माप मोड |
(1) एमबी-ईः प्रारंभिक गूंज से पहले निचले गूंज तक के पारगमन समय के आधार पर माप मोड; (2) ई-ईः पैठ कोटिंग माप मोड, मनमाने ढंग से एमई-एन गूंज वैकल्पिक है; (3) एमई-ईःएकाधिक प्रतिध्वनि माप मोड; (4) THIN: पतली दीवार माप मोड; |
|
संख्यात्मक मोड |
मोटाई मूल्य मोड, अंतर/कमी दर मोड, अधिकतम/न्यूनतम मूल्य मोड |
|
ए-स्कैन मोड |
उपलब्ध |
|
बी-स्कैन मोड |
उपलब्ध |
|
युग्मन संकेत |
उपलब्ध |
|
बैटरी संकेत |
उपलब्ध |
|
भाषा |
अंग्रेज़ी |
|
यूनिट |
मिमी/इंच |
|
मेनू संचालन |
उपलब्ध |
|
सॉफ्टवेयर कार्य |
गतिशील गेट सेटिंग, रिक्त सेटिंग (बीलंग), इको ब्लैंकिंग सेटिंग (ई-ब्लांकिंग), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
|
भंडारण कार्य |
यह एक ही समय में 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूहों के ए-स्कैन तरंगों और 500 समूहों के बी-स्कैन तरंगों को संग्रहीत कर सकता है। |
|
होस्ट प्रोग्राम का उन्नयन |
उपलब्ध |
|
Dखेलना |
3.5 "क्यूवीजीए (320 × 240) रंगीन टीएफटी-एलसीडी स्क्रीन |
|
डाटा प्रेषण |
यह USB3.0 सीरियल संचार का समर्थन करता है और कंप्यूटर पर डेटा प्रसारित करता है। |
|
कार्य तापमान |
-10°C+50°C;विशेष आवश्यकताओं के साथ, यह -20 तक पहुंच सकता है°C; |
|
कामकाजी वोल्टेज |
चार नंबर 5 एए बैटरी की आवश्यकता होती है। जब शक्ति अपर्याप्त होती है, तो एक कम वोल्टेज संकेत होता है। |
|
कुल आयाम |
204 x 100 x 36(mm) |
|
कुल वजन |
३१० ग्राम(बैटरी के बिना) |
|
|
|
