उत्पाद विवरण:
|
| सामग्री: | 1018 स्टील | आवेदन: | एनडीटी एमपीआई परीक्षण |
|---|---|---|---|
| संरक्षण वर्ग: | IP57 | उपयोग: | चुंबकीय कण परीक्षण प्रणालियों का संवेदनशीलता संकेतक। |
| प्रमुखता देना: | MPI संदर्भ ब्लॉक प्रकार 1,MTU-3 चुंबकीय कण निरीक्षण ब्लॉक,अविनाशी परीक्षण अंशांकन ब्लॉक |
||

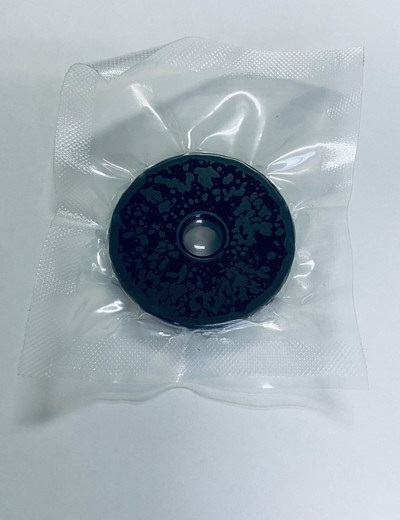

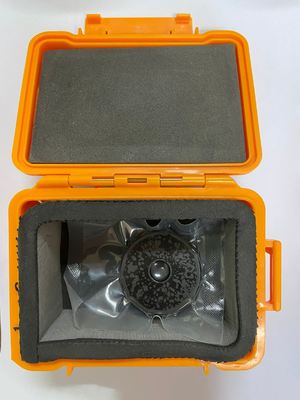

MTU-3 MPI संदर्भ ब्लॉक टाइप 1
EN ISO 9934-2:2002
चुंबकीय कणों के मूल्यांकन के लिए क्रैक टेस्ट पीस

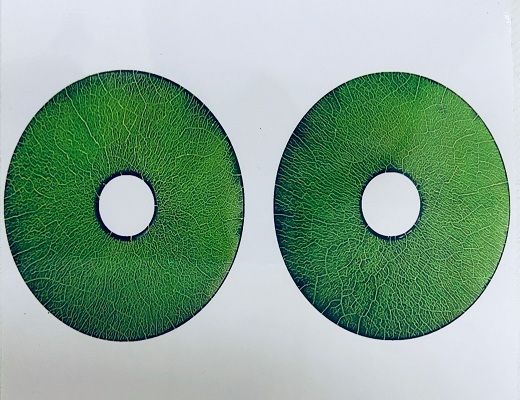

MTU-3 टेस्ट ब्लॉक का उपयोग चुंबकीय कण सामग्री की संवेदनशीलता की जांच करने, सामग्री के क्षरण का आकलन करने और स्नान संदूषण का आकलन करने के लिए किया जाता है। इस दो तरफ़ा ब्लॉक में छोटे से लेकर बड़े आकार तक के विभिन्न संकेत हैं और प्रत्येक ब्लॉक में एक पूरी तरह से अद्वितीय दरार पैटर्न होता है जो प्राकृतिक दरार की नकल करता है। फ्लोरोसेंट या दृश्य कणों के साथ इस्तेमाल किया जा सकता है। अनुप्रयोग के लिए, सुनिश्चित करें कि ब्लॉक निरीक्षण माध्यम को अच्छी तरह से लगाने से पहले धूल, तेल और अन्य प्रतिकारक पदार्थों से मुक्त है। स्थायी संकेतों से बचने के लिए तुरंत अपने ब्लॉक को साफ करने से पहले अपने परिणामों की आपूर्ति की गई संदर्भ तस्वीर से तुलना करें।
उपयोग और कार्यात्मक विश्लेषण
|
1. चुंबकत्व प्रभाव (चुंबकीय क्षेत्र की दिशा और तीव्रता) सत्यापित करें |
MTU-3 टेस्ट ब्लॉक आमतौर पर उच्च चुंबकीय पारगम्यता वाली सामग्री से बने होते हैं, जब टेस्ट ब्लॉक को निरीक्षण किए गए वर्कपीस की सतह पर रखा जाता है और वर्कपीस के साथ चुम्बकित किया जाता है, ऑपरेटर यह देखकर वर्कपीस की सतह पर चुंबकीय क्षेत्र की दिशा निर्धारित करता है कि दोषों की कौन सी दिशाएँ चुंबकीय निशान प्रदर्शित करती हैं। उदाहरण के लिए, यदि केवल रेडियल दरारें दिखाई देती हैं, तो यह इंगित करता है कि चुंबकीय क्षेत्र परिधीय है; यदि केवल संकेंद्रित दरारें प्रदर्शित होती हैं, तो यह इंगित करता है कि चुंबकीय क्षेत्र रेडियल है। |
|
2. सिस्टम की व्यापक संवेदनशीलता का मूल्यांकन करें |
टेस्ट ब्लॉक पर कृत्रिम दोष बहुत सूक्ष्म होते हैं और केवल तभी स्पष्ट रूप से प्रदर्शित किए जा सकते हैं जब संपूर्ण डिटेक्शन सिस्टम (वर्तमान मान, चुंबकत्व विधि, चुंबकीय निलंबन सांद्रता, स्वच्छता, प्रकाश व्यवस्था की स्थिति, आदि) अच्छी स्थिति में हो। |
|
3. दैनिक प्रदर्शन सत्यापन |
·हर दिन परीक्षण कार्य शुरू करने से पहले, या परीक्षण प्रक्रिया और उपकरण बदलने के बाद, MTU-3 टेस्ट ब्लॉक का उपयोग करके त्वरित अंशांकन करना परीक्षण परिणामों की विश्वसनीयता सुनिश्चित करने के लिए एक महत्वपूर्ण गुणवत्ता नियंत्रण कदम है। यह एयरोस्पेस, परमाणु ऊर्जा और दबाव उपकरण जैसे उच्च मानक उद्योगों की नियामक आवश्यकताओं को पूरा करता है। |
|
4. विभिन्न चुंबकीय निलंबन के प्रदर्शन की तुलना करें |
·एक ही MTU-3 टेस्ट ब्लॉक और एक ही चुंबकत्व विनिर्देश का उपयोग करके, विभिन्न बैचों या आपूर्तिकर्ताओं से चुंबकीय निलंबन (जिसमें फ्लोरोसेंट और गैर-फ्लोरोसेंट शामिल हैं) के प्रदर्शन की तुलना की जा सकती है। एक बेहतर प्रदर्शन करने वाला चुंबकीय निलंबन टेस्ट ब्लॉक पर स्पष्ट दोष प्रदर्शन और उच्च कंट्रास्ट का परिणाम देगा। |
चुंबकीय कण परीक्षण प्रक्रिया के दौरान, MTU-3 टाइप I टेस्ट ब्लॉक जल्दी और सहज रूप से सत्यापित करता है और पुष्टि करता है कि संपूर्ण परीक्षण प्रणाली (उपकरण, चुंबकत्व विधि, चुंबकीय निलंबन प्रदर्शन और संचालन प्रक्रिया सहित) की व्यापक संवेदनशीलता आवश्यक मानकों को पूरा करती है या नहीं, और वर्कपीस सतह पर चुंबकीय क्षेत्र की दिशा प्रदर्शित करता है।
MTU-3 MPI टाइप I टेस्ट ब्लॉक चुंबकीय कण परीक्षण परिणामों की विश्वसनीयता, स्थिरता और पता लगाने की क्षमता सुनिश्चित करने के लिए एक महत्वपूर्ण उपकरण है।
