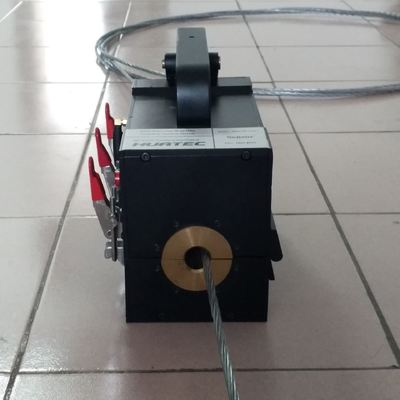

नया वाईफाई प्रकार HRD-120 एकीकृत वायर रोप दोष पहचान मशीन

HRD-120 इंटीग्रेटेड वायर रोप दोष डिटेक्शन मशीन

一. उत्पाद अवलोकन

◆ वायर रोप के आंतरिक और बाहरी टूटे हुए तार, घिसाव, जंग, विकृति, ढीले स्ट्रैंड, स्किप वायर, सामग्री परिवर्तन और अन्य दोषों का ऑनलाइन पता लगाना।

◆ परीक्षण परिणाम रिपोर्ट विभिन्न उद्योगों के मानकों को पूरा कर सकती है और इसमें टूटे हुए तारों की संख्या और तार के कुल टूटे हुए क्षेत्र का टूटे हुए तार क्षेत्र का अनुपात होता है।

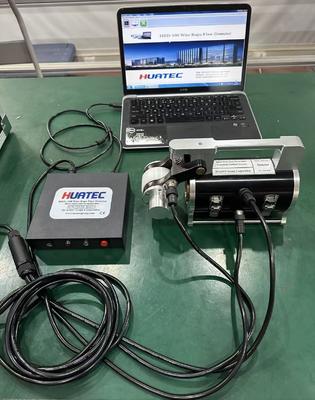

◆ कंप्यूटर USB इंटरफ़ेस (वायर्ड) या "स्वयं के वाई-फाई नेटवर्क" (वायरलेस) का उपयोग प्रत्यक्ष नमूनाकरण प्रसंस्करण विश्लेषण के लिए, ऑनलाइन ध्वनि और प्रकाश अलार्म और वास्तविक समय प्रदर्शन परिणामों के साथ।

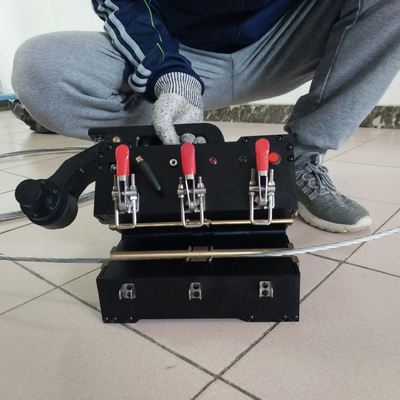

◆ सेंसर गोलाकार संरचना, परिधीय चारों ओर, अक्षीय चुंबकत्व, तार रस्सी को संतृप्ति अवस्था में तत्काल चुंबकत्व।

◆ सेंसर मिश्र धातु एल्यूमीनियम शेल को अपनाता है, जिसमें वाटरप्रूफ, डस्टप्रूफ, शॉक-प्रूफ और नमी-प्रूफ कार्य होते हैं।

◆ स्थिर संचालन, विश्वसनीय प्रदर्शन, उच्च पहचान सटीकता, मजबूत एंटी-इंटरफेरेंस प्रदर्शन, सटीक डेटा।

◆ सॉफ़्टवेयर विंडोज 98/2000 / xp/Vista/ विंडोज 7/8/10/11 विभिन्न कंप्यूटर ऑपरेटिंग सिस्टम के लिए ADAPTS

◆ खनन, केबलवे, लिफ्टिंग उपकरण, लिफ्ट, पोर्ट मशीनरी, केबल ब्रिज और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

二. तकनीकी कोर और कानूनी योग्यता

1. वर्चुअल इंस्ट्रूमेंट: रस्सी अनिश्चितता। केवल वर्चुअल इंस्ट्रूमेंट तकनीक का अनुप्रयोग, पारंपरिक उपकरणों को सॉफ़्टवेयर से बदलना, और कंप्यूटर द्वारा प्रत्यक्ष नमूनाकरण प्रसंस्करण यह सुनिश्चित कर सकता है कि कोई चूक न हो और कोई गलत निर्णय न हो, जैसे कि फिल्म देखना, पूरी प्रक्रिया में वायर रोप को स्कैन करना, परिणाम सटीक हैं और अच्छी दोहराव क्षमता है।

2. तीन निश्चित उपकरण: विभिन्न उद्योगों में वायर रोप स्क्रैप के लिए राष्ट्रीय मानकों के अनुसार, यह उत्पाद वायर रोप के आंतरिक और बाहरी टूटे हुए तार, जंग, घिसाव, धातु क्रॉस-अनुभागीय क्षेत्र में परिवर्तन, ढीले स्ट्रैंड, स्किप वायर, विकृति, सामग्री विसंगतियों और अन्य दोषों का विद्युत चुम्बकीय गुणात्मक, मात्रात्मक, स्थिति, ऑनलाइन गैर-विनाशकारी पता लगाने पर लागू होता है।

3. कानूनी उपकरण: ASTM1571-2021 अमेरिकी मानक और GB/T21387-2008 राष्ट्रीय मानक के अनुरूप।

三. तकनीकी संकेतक

पूरी श्रृंखला वायर रोप के व्यास रेंज का पता लगा सकती है: φ1.5-300mm (विशिष्टताओं के विभिन्न श्रृंखला सेंसर को कॉन्फ़िगर करने की आवश्यकता है)

सेंसर और वायर रोप की सापेक्ष गति: 0.0-6.0 m/s सर्वश्रेष्ठ: 0.1-0.5 m/s

सेंसर गाइड स्लीव और वायर रोप के बीच सबसे अच्छा अंतर 2-4 मिमी है, और अनुमेय अंतर 0-15 मिमी है

टूटे हुए तार दोष (LF) का पता लगाने की क्षमता

गुणात्मक: एकल केंद्रित टूटे हुए तार का गुणात्मक पता लगाने की सटीकता 99.99% है

मात्रात्मक: एक ही स्थान पर टूटे हुए तारों की संख्या एक या एक समतुल्य जड़ को गलत तरीके से आंकने की अनुमति देती है

जब एक ही स्थान पर टूटे हुए तारों की संख्या 100 से अधिक बार बिना किसी त्रुटि के पता लगाई जाती है तो सटीकता दर 92% से अधिक होती है

धातु क्रॉस सेक्शन (LMA) में परिवर्तन की मात्रात्मक दर

पता लगाने की संवेदनशीलता की अनुमेय दोहराव त्रुटि ±0.055%

परीक्षण परिशुद्धता संकेत मान की अनुमेय त्रुटि: ± 0.2%

स्थिति (L) का पता लगाने की क्षमता: पता लगाने की लंबाई संकेत मान का प्रतिशत त्रुटि: ±0.2%

बिजली की आपूर्ति: कंप्यूटर बैटरी से 5V

सेंसर वजन: सामान्य विनिर्देश< 10kg (वास्तविक स्थिति के अनुसार अनुकूलित)

परिवेश का तापमान: -10℃~40℃ वायुमंडलीय दबाव: 86~106Kpa सापेक्षिक आर्द्रता:≤85%

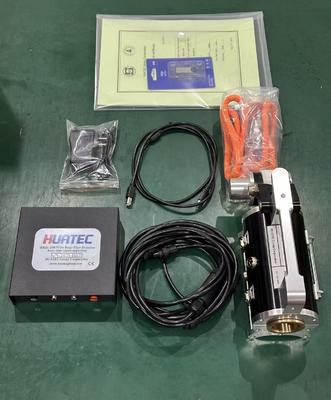

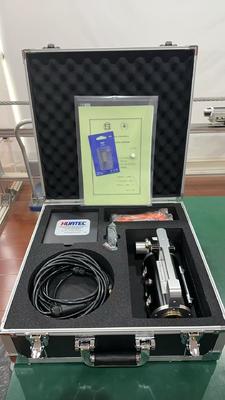

围. सिस्टम कॉन्फ़िगरेशन और मॉडल

सभी को अनुकूलित करने की आवश्यकता है: वायर रोप दोष डिटेक्शन मशीन (48 मिमी छोटा - 78 मिमी मध्यम - 108 मिमी बड़ा)

नोट: 1, जिसमें 7 टैबलेट डुअल-यूज़ कंप्यूटर वैकल्पिक है (मांग के अनुसार, लागत अतिरिक्त है);

2, सभी आकार मांग पर अनुकूलित किए जा सकते हैं (और सटीक रूप से बदली जाने योग्य लाइनिंग को अनुकूलित किया जा सकता है); जैसे 48 मिमी + 24 मिमी बदली जाने योग्य बुशिंग

कस्टम ऑल-इन-वन मॉडल:

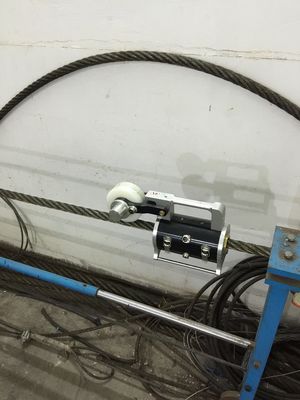

उपयोग स्थल की स्थिति:
