उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई गेज | माप -सीमा: | 1.5 ~ 240 मिमी |
|---|---|---|---|
| उठाने की निकासी: | 0 ~ 3 मिमी | जांच प्रकार: | मानक कमरे का तापमान जांच, वैकल्पिक उच्च तापमान, उच्च आवृत्ति जांच, उच्च तापमान कम आवृत्ति जांच, बी स |
| प्रमुखता देना: | पॉकेट पेन अल्ट्रासोनिक मोटाई गेज,संपर्क रहित विद्युत चुम्बकीय मोटाई परीक्षक,कोई युग्मन एजेंट मोटाई माप नहीं |
||

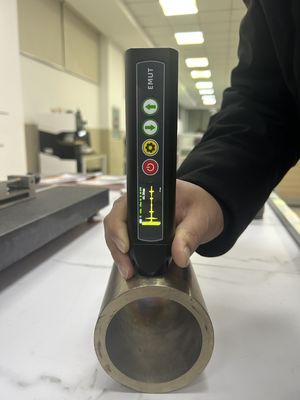

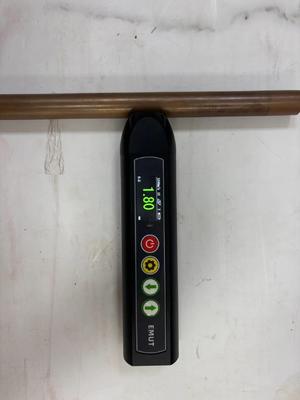

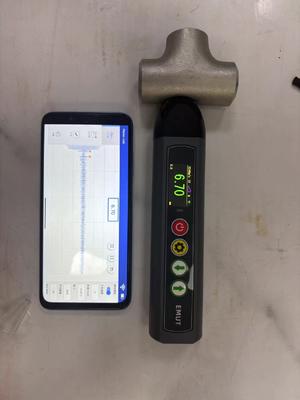

पॉकेट पेन टाइप नो कपलिंग एजेंट और नॉन-कांटेक्ट इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक थिकनेस गेज
सामान्य परिचय
यह उपकरण इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक के सिद्धांत को अपनाता है, और जांच प्रक्रिया के दौरान वर्कपीस की सतह को पीसने की आवश्यकता नहीं होती है, और किसी कपलिंग एजेंट की आवश्यकता नहीं होती है
जांच और होस्ट एकीकृत हैं, और जांच को बदला जा सकता है
कॉन्फ़िगर करने योग्य जांच प्रकार: सामान्य तापमान जांच: ≤ 120 ℃, 4MHz, मुख्य रूप से महीन-दानेदार सामग्री, जैसे कम कार्बन स्टील, एल्यूमीनियम, आदि का पता लगाने के लिए उपयोग किया जाता है, जिसमें अधिकतम लिफ्टेबल दूरी 4 मिमी है, उच्च तापमान जांच: ≤ 800 ℃, 4MHz, मुख्य रूप से फेरोमैग्नेटिक महीन-दानेदार सामग्री, जैसे कम कार्बन स्टील को मापने के लिए उपयोग किया जाता है, जिसमें अधिकतम लिफ्टेबल दूरी 2 मिमी है
लिफ्ट-ऑफ प्रभाव: (वास्तविक लिफ्ट-ऑफ दूरी सामग्री के गुणों और डिग्री से संबंधित है), एंटी-रस्ट फिल्म, नमक जमा या किसी अन्य इन्सुलेट कोटिंग (तेल, वार्निश, चीनी मिट्टी के बरतन, प्लास्टिक, आदि) का उपयोग ऑपरेटिंग क्लीयरेंस के रूप में किया जा सकता है

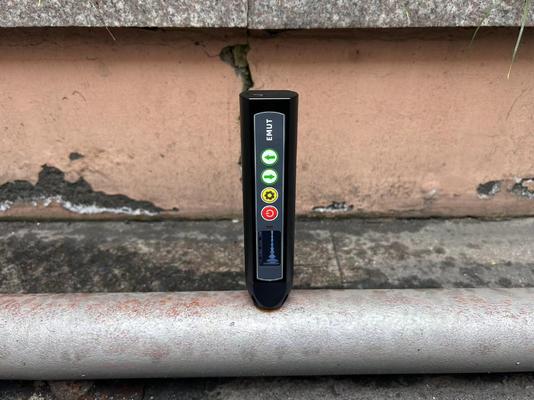

# जंग परतें अनुमत हैं और अधिकतम 3 मिमी की वृद्धि दूरी के साथ माप में सुधार किया जा सकता है
# वर्कपीस का न्यूनतम व्यास (वक्रता) जिसका पता लगाया जा सकता है, 8 मिमी है
# जांच का अधिकतम झुकाव कोण: 25°
# जांच उत्तेजना विधि: पानी का चुंबक
# ध्वनि तरंग का प्रकार: कतरनी तरंग
विशेषताएँ
# पॉकेट पेन टाइप, कोई कपलिंग एजेंट नहीं, और नॉन-कांटेक्ट थिकनेस गेज
# मानव शरीर इंजीनियरिंग डिजाइन, कॉम्पैक्ट संरचना, सुपर छोटा वॉल्यूम, ले जाने में आसान, हाथ से संचालित, मजबूत चुंबकीय अवशोषण, थकान की स्थिति में सुधार
# सटीक मोटाई माप, कोटिंग से गुजर सकता है, पेशेवर एल्गोरिदम प्रोग्राम समर्थन, कपलिंग एजेंट की आवश्यकता नहीं है, वर्कपीस की सतह को पीसने की आवश्यकता नहीं है, पता लगाई गई सतह पेंट और लपेटन परत की अनुमति दें, वर्कपीस की सतह को असमान होने दें
# मल्टी-मटेरियल ध्वनि वेग को उपकरण में पहले से संग्रहीत किया जा सकता है, और सामग्री ध्वनि वेग को एक ही समय में गतिशील रूप से जोड़ा और हटाया जा सकता है। ध्वनि वेग अंशांकन तापमान मुआवजा फ़ंक्शन को बढ़ाता है, और माप सटीकता में प्रभावी ढंग से सुधार करता है
तकनीकी पैरामीटर
| मापने की सीमा | 1.5~240mm |
| लिफ्टिंग क्लीयरेंस | 0~3mm |
| रिसीविंग गेन | ≤ 100dB |
| ऑपरेटिंग आवृत्ति | 4MHz |
| परिवेश तापमान | -20°C से +50°C |
| उच्च तापमान ध्वनि गति मुआवजा | स्वचालित मुआवजा |
| तापमान सीमा | -150~800℃(उच्च तापमान को अनुकूलित किया जा सकता है) |
| संकल्प | 0.01mm |
| ध्वनि गति की समायोज्य सीमा | 1000~9999m/s |
| लगातार काम करने का समय | 3h |
| आकार | 151*76*35mm |
| वज़न | 220g |
| उत्तेजना मोड | स्थायी चुंबक |
| त्रुटि सीमा | ≤10mm, त्रुटि ±0.05mm (> 10 mm + / - 0.01 + H / 200) mm (H वर्कपीस की मोटाई है) |
| बिजली की आपूर्ति | लिथियम रिचार्जेबल बैटरी |
जांच प्रकार: मानक कमरे का तापमान जांच, वैकल्पिक उच्च तापमान, उच्च आवृत्ति जांच, उच्च तापमान कम आवृत्ति जांच, बी स्कैनिंग जांच
मानक वितरण
TG-14 इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक थिकनेस गेज
सामान्य तापमान जांच
अनुदेश मैनुअल
अंशांकन प्रमाण पत्र
कैरीइंग केस
वैकल्पिक सहायक उपकरण
उच्च तापमान
उच्च आवृत्ति जांच
उच्च तापमान कम आवृत्ति जांच
बी स्कैनिंग जांच
