ए/बी स्कैनिंग के साथ नया प्रकार हैंडहेल्ड उच्च परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई गेजर

A/B स्कैनिंग हैंडहेल्ड हाई-प्रिसिजन डिजिटल अल्ट्रासोनिक मोटाई गेज के साथ नया प्रकार

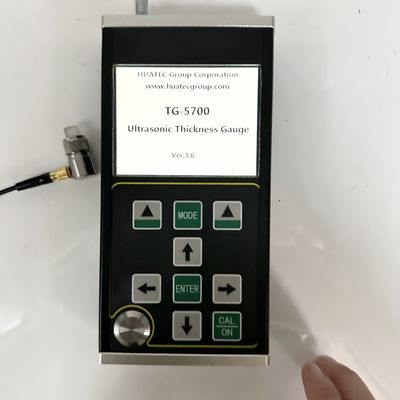

TG-5700 A/B स्कैनिंग के साथ एक नया प्रकार का हैंडहेल्ड हाई-प्रिसिजन डिजिटल अल्ट्रासोनिक मोटाई गेज है। यह पल्स रिफ्लेक्शन के आधार पर अल्ट्रासोनिक मोटाई माप के सिद्धांत को अपनाता है। यह सामग्री की मोटाई के माप के लिए उपयुक्त है जो इसमें एक स्थिर गति से अल्ट्रासोनिक तरंग को प्रसारित कर सकती है और इसकी पीठ से परावर्तन प्राप्त कर सकती है। माप रिज़ॉल्यूशन 0.001 मिमी है और माप सीमा 0.15 मिमी (स्टील) जितनी पतली है।

यह उत्पाद प्लेटों और संसाधित भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान जंग के बाद उत्पादन उपकरण में पाइपों और दबाव वाले जहाजों की पतली होने की डिग्री की निगरानी कर सकता है। इसका उपयोग पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।

यह उत्पाद निम्नलिखित मानकों का अनुपालन करता है: अल्ट्रासोनिक मोटाई गेज के लिए अंशांकन विनिर्देश (JJF 1126-2004)।

•इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक डिस्प्ले मोड हैं;

• माप सीमा व्यापक है, और अल्ट्रा-थिन भागों के माप को महसूस करने के लिए अद्वितीय "मल्टीपल इको" तकनीक को अपनाया गया है, जिसमें न्यूनतम माप मोटाई 0.15 मिमी (स्टील) है;

• यह उत्पाद उच्च परिशुद्धता के साथ मोटाई को माप सकता है, और अधिकतम माप रिज़ॉल्यूशन 0.001 मिमी तक पहुंच सकता है; दोहराव रिज़ॉल्यूशन ± 0.002 मिमी तक पहुंच सकता है;

• इसमें कोटिंग और इको टू इको माप में प्रवेश करने के कार्य हैं, जिसका उपयोग सतह पर पेंट परत और कोटिंग वाली सामग्री को मापने के लिए किया जाता है;

• एकाधिक माप मोड: एमबी-ई, ई-ई और एमई-ई मोड पारंपरिक मोटे वर्कपीस के माप को पूरा करते हैं; थिन मोड पतले भागों के माप को महसूस करता है;

• संख्यात्मक मोड में शामिल हैं: पारंपरिक मोटाई मान मोड, अंतर / कमी दर मोड और अधिकतम मान मोड;

• दो लाभ मोड: स्वचालित लाभ / मैनुअल लाभ;

• मैनुअल शटडाउन और स्वचालित शटडाउन सेट किए जा सकते हैं, जिसमें ऊर्जा-बचत फ़ंक्शन है;

• यह विभिन्न प्रकार के जांचों का समर्थन करता है, जिसमें डबल क्रिस्टल जांच और सिंगल क्रिस्टल जांच शामिल हैं, और 20 मेगाहर्ट्ज तक उच्च-आवृत्ति जांच का समर्थन करता है;

• यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक ही समय में 100000 मोटाई मान, 500 समूहों के ए-स्कैन तरंगरूप और 500 समूहों के बी-स्कैन तरंगरूपों को संग्रहीत कर सकता है;

• 320x240 उच्च परिभाषा (QVGA) रिज़ॉल्यूशन के साथ बड़ा 3.5-इंच रंग TFT-LCD डिस्प्ले;

• इसमें विभिन्न प्रकार के अंशांकन विधियाँ हैं, एक-बिंदु अंशांकन, बहु-बिंदु अंशांकन और मैनुअल अंशांकन मोड का समर्थन करता है, और एक ही समय में ध्वनि वेग और जांच शून्य स्थिति को कैलिब्रेट कर सकता है; यह डबल क्रिस्टल जांच के वी-पाथ सुधार का समर्थन करता है।

• यह मीट्रिक और ब्रिटिश सिस्टम के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है;

• यह अंग्रेजी डिस्प्ले का समर्थन करता है।

यह धातुओं (जैसे स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टर की मोटाई को मापने के लिए उपयुक्त है।

अल्ट्रासोनिक मोटाई माप का सिद्धांत प्रकाश तरंग माप के समान है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापा वस्तु तक पहुँचता है और वस्तु में प्रसारित होता है। जब यह सामग्री इंटरफ़ेस तक पहुँचता है, तो यह जांच पर वापस परावर्तित होता है। मापा सामग्री की मोटाई को सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित किया जाता है।

* नोट: कंपनी बिना पूर्व सूचना के तकनीकी संशोधनों को करने का अधिकार सुरक्षित रखती है।

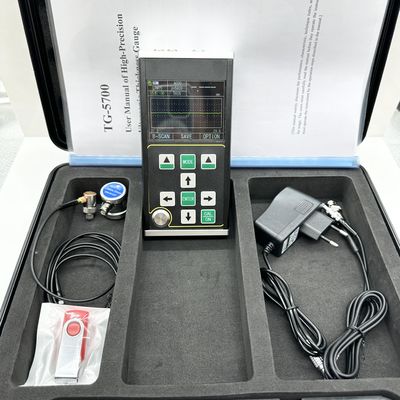

मुख्य इकाई TG-5700 1pc
2.5M Φ20 सिंगल एलिमेंट ट्रांसड्यूसर, परीक्षण रेंज 4-1800mm 1pc
कपलेंट बोतल 1pc
कैरीइंग केस 1pc
निर्देश मैनुअल 1pc

अंशांकन प्रमाण पत्र 1pc

वैकल्पिक सहायक उपकरण

विभिन्न आवृत्ति के साथ विभिन्न जांच, सिंगल जांच 8 मिमी/10 मिमी/12 मिमी, और टीआर अल्ट्रासोनिक मोटाई जांच

विभिन्न स्टेप वेज ब्लॉक

पीसी डेटा सॉफ्टवेयर

पैकेजिंग

पैकेजिंग: मानक निर्यात पैकेज, कैंटन
