अविनाशी वेल्ड रूट संक्षारण परीक्षण TOFD एक ट्रांसमिशन और एक रिसेप्शन ब्रॉडबैंड नैरो पल्स जांच

अविनाशी वेल्ड रूट जंग परीक्षण TOFD एक ट्रांसमिशन और एक रिसेप्शन ब्रॉडबैंड नैरो पल्स जांच

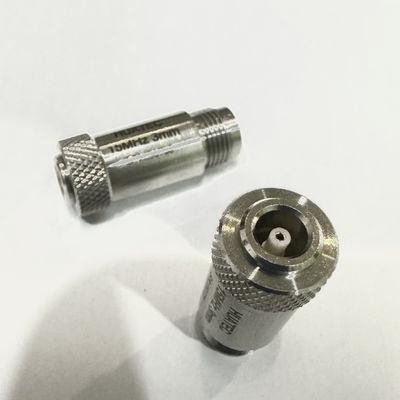

TOFD जांच एक प्रमुख घटक है जिसका उपयोग अल्ट्रासोनिक विवर्तन समय अंतर (TOFD) का पता लगाने के लिए अविनाशी परीक्षण में किया जाता है।
कार्य सिद्धांत: TOFD तकनीक दो ब्रॉडबैंड नैरो पल्स जांच का उपयोग करती है, एक ट्रांसमिशन के लिए और एक रिसेप्शन के लिए, पता लगाने के लिए। जांच वेल्ड सीम की केंद्र रेखा के सापेक्ष सममित रूप से व्यवस्थित होती हैं। ट्रांसमिटिंग जांच एक गैर-फोकस्ड अनुदैर्ध्य तरंग बीम उत्पन्न करती है जो एक निश्चित कोण पर निरीक्षण किए गए वर्कपीस पर आपतित होती है। बीम का एक हिस्सा निकट-सतह के साथ फैलता है और प्राप्त करने वाली जांच द्वारा प्राप्त किया जाता है, जबकि बीम का एक हिस्सा निचली सतह से परावर्तित होता है और फिर जांच द्वारा प्राप्त किया जाता है। प्राप्त करने वाली जांच दोष टिप से विवर्तन संकेत और उसके समय अंतर को प्राप्त करके दोष के स्थान और ऊंचाई का निर्धारण करती है।

प्रदर्शन पैरामीटर:

विशेषताएँ
*छोटे वेफर: वे एक बड़ा विसरण कोण प्राप्त कर सकते हैं और कवरेज क्षेत्र को बढ़ा सकते हैं।
*वाइडबैंड: यह बहुत व्यापक आवृत्ति रेंज के भीतर सिग्नल उत्पन्न कर सकता है। उदाहरण के लिए, पास-थ्रू वेव एक ऐसा सिग्नल है जिसकी आवृत्ति केंद्र आवृत्ति से बहुत कम होती है।
*नैरो पल्स: सर्वोत्तम रिज़ॉल्यूशन प्राप्त करने के लिए।
*उच्च संवेदनशीलता: आमतौर पर पीजोइलेक्ट्रिक कंपोजिट सामग्री से बना होता है, इसमें उच्च ध्वनिक-विद्युत रूपांतरण दक्षता होती है।

अनुप्रयोग परिदृश्य
*पेट्रोकेमिकल उद्योग: इसका उपयोग अक्सर तेल पाइपलाइनों और भंडारण टैंक जैसे प्रमुख उपकरणों के निरीक्षण के लिए किया जाता है, और यह आंतरिक दोषों का तुरंत पता लगा सकता है जो जंग और तनाव जैसे कारकों के कारण होने की संभावना रखते हैं, जिससे रिसाव और विस्फोट जैसी बड़ी दुर्घटनाओं से बचा जा सकता है।
*बिजली और ऊर्जा के क्षेत्र में: बिजली और ऊर्जा उद्योग में बॉयलर और स्टीम टर्बाइन जैसे मुख्य उपकरणों के नियमित रखरखाव और मरम्मत के दौरान, TOFD जांच का उपयोग उपकरण की आंतरिक संरचना की अखंडता का गहराई से पता लगाने के लिए किया जा सकता है, संभावित दोषों की तुरंत पहचान की जा सकती है और उन्हें संभाला जा सकता है।
*एयरोस्पेस विनिर्माण: यह विमान इंजन ब्लेड और धड़ संरचनात्मक भागों जैसे महत्वपूर्ण घटकों के निरीक्षण में महत्वपूर्ण भूमिका निभाता है, जो आंतरिक दोषों का सटीक पता लगाने और दोषों के कारण होने वाली उड़ान दुर्घटनाओं को रोकने में सक्षम है।

विशेष प्रकार
*फेज़्ड एरे TOFD जांच: मुख्य रूप से वेल्ड की जड़ पर जंग का पता लगाने के लिए उपयोग किया जाता है।
*छोटे व्यास के पाइप समर्पित TOFD जांच: छोटे व्यास के पाइपों के लिए एक समर्पित TOFD वेज से लैस, इसका उपयोग छोटे व्यास के पाइपों का निरीक्षण करने के लिए किया जाता है।

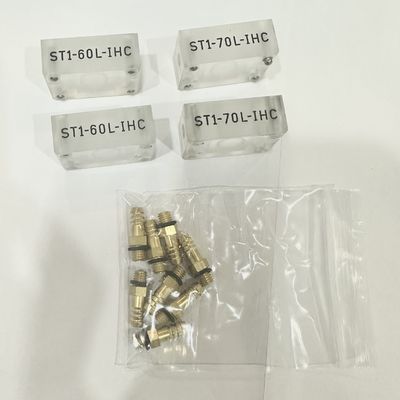

*COD वेज TOFD जांच: COD वेज का उपयोग करके, इसका उपयोग कंटेनरों के अनुदैर्ध्य वेल्ड का निरीक्षण करने के लिए किया जा सकता है ताकि संबंधित वर्कपीस सतहों से मेल खा सके।
*स्टेनलेस स्टील हाउसिंग वेज TOFD जांच: स्टेनलेस स्टील हाउसिंग वेज का उपयोग वेज की रक्षा कर सकता है।
