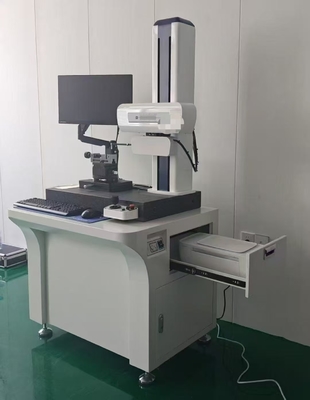

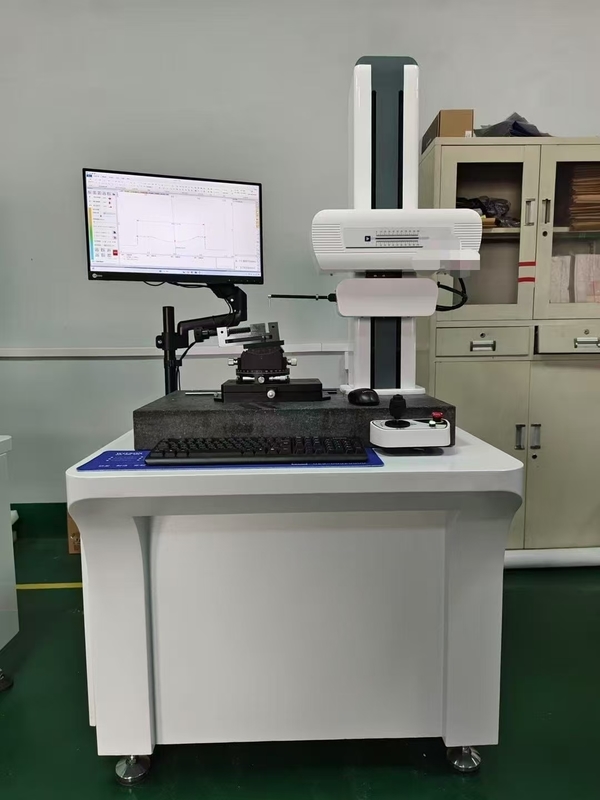

उत्पाद विवरण:
|
| Product name: | Roughness and Contour Tester | Angle: | Horizontal Angle, vertical angle, cross angle |
|---|---|---|---|
| X axis: | 200mm | Straightness: | 0.6μm /100mm |
| प्रमुखता देना: | डिजिटल कठोरता और समोच्च परीक्षक,उच्च परिशुद्धता समोच्च परीक्षक,गैर विनाशकारी कठोरता और समोच्च परीक्षक |
||
| विशेषता | मूल्य |
|---|---|
| उत्पाद का नाम | असमानता और समोच्च परीक्षक |
| कोण | क्षैतिज कोण, ऊर्ध्वाधर कोण, क्रॉस कोण |
| एक्स अक्ष | 200 मिमी |
| सीधापन | 0.6μm /100mm |
क्षैतिज दूरी, ऊर्ध्वाधर दूरी, रैखिक दूरी, त्रिज्या और व्यास
क्षैतिज कोण, ऊर्ध्वाधर कोण, क्रॉस कोण
समानांतर और लंबवतता
सीधापन, मुकुट, गोलाकार आर्क प्रोफाइल
सहायक बिंदु, सहायक लाइन, सहायक वृत्त
| पद | पैरामीटर | संकल्प |
|---|---|---|
| माप सीमा X अक्ष | 200 मिमी | 0.1μm |
| सीधापन | 0.6μm /100mm | -------- |
| Z1 (रेंज) सेंसर | 40 मिमी ((गंभीरता रेंज सिंक्रनाइज़ेशन) | 0.05μm |
| Z2 (ऊंचाई) | 550 मिमी | स्तंभ |
| मिन. आंतरिक छेद | 30 मिमी (विशेष सुई के साथ छोटा) | ---------- |
| रैखिक सटीकता | ≤±(1+I0.12HI) μm | -------- |
| आर्क | ≤(1.2+R/8) | 2mm |
| कोण | ≤±1′ | 60°,90° कोण ब्लॉक |
| असमानता अवशिष्ट मूल्य शोर | ≤0.005μm | λc:0.08mm, गति 0.1mm/s |
| भाग का नाम | परियोजना का नाम |
|---|---|
| यांत्रिक भाग | होस्ट इंस्ट्रूमेंट स्टैंड x1, ग्रेनाइट टेबलः 1 |
| फ्लोटिंग गाइड रेलः 1, डिजिटल सेंसरः 1 | |
| ऊर्ध्वाधर दाएं स्तंभः 1 | |
| समायोजन मंच | क्षैतिज समायोजन यंत्र, घूर्णन समायोजन यंत्र, फ्लैट-मुंह क्लैंपिंग प्रणाली |
| कैलिब्रेशन गेज | 1 सेट (मानक उपकरण) |
| स्टाइलस और प्रोब | Φ3*24 मिमी R0.025 मिमी स्टाइलसः 2 पीसी, Φ3*24 मिमी R0.025 मिमी ढलान टिप के साथः 2 पीसी |
| मोटाई के प्रकारः Φ3*24 मिमी R5μm के साथ सुई जांचः 1pcs | |
| कार्बन फाइबर मापने की छड़ी: Φ8*150 मिमी जांचः 1pc | |
| विद्युत भाग | विद्युत नियंत्रण प्रणालीः1, कंप्यूटर 1, एचपी इंकजेट प्रिंटर 1, सॉफ्टवेयर:1 |
| उत्पाद | पैकिंग | Wt.kg | सीबीएम एम3 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Lx | लय | Lz | Wt ((kg) | Lx | लय | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
बिजलीः AC 220V±10% 50Hz
पर्यावरण की आवश्यकताः (T):10-30°C, (RH):<85%, कोई स्पष्ट कंपन नहीं, स्वतंत्र ग्राउंडिंग
