उत्पाद विवरण:
|
| एक्स अक्ष: | 200 मिमी | सीधा: | 0.6μm /100 मिमी |
|---|---|---|---|
| Z1 （रेंज） सेंसर: | 40 मिमी （खुरदरापन रेंज सिंक्रनाइज़ेशन） | Z2 (ऊंचाई): | 550 मिमी |
| रैखिक सटीकता: | । | मूल्यांकन की लंबाई: | λC × 3、4、5、6、77 |
| कट-ऑफ तरंग दैर्ध्य: | कट-ऑफ तरंग दैर्ध्य | खसरा। रफ़्तार: | 0.02 मिमी से 4.0 मिमी/एस |
| खसरा। तरीका: | संवेदक चलती | ||
| प्रमुखता देना: | कंटूर रफ़नेस वेविनेस टेस्टर,डिजिटल ग्रेटिंग सेंसर टेस्टर |
||
| विशेषता | मूल्य |
|---|---|
| एक्स अक्ष | 200 मिमी |
| सीधापन | 0.6μm /100mm |
| Z1 (रेंज) सेंसर | 40 मिमी (गंभीरता रेंज सिंक्रनाइज़ेशन) |
| Z2 (ऊंचाई) | 550 मिमी |
| रैखिक सटीकता | ≤±(1+I0.12HI) μm |
| मूल्यांकन की अवधि | λc×3,4,5,6,7 |
| कट-ऑफ तरंग दैर्ध्य | कट-ऑफ तरंग दैर्ध्य |
| माप की गति | 0.02mm से 4.0mm/s तक |
| माप मोड | सेंसर चल रहा है |

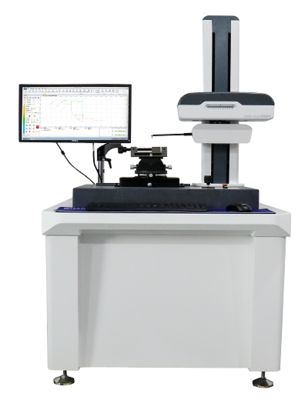

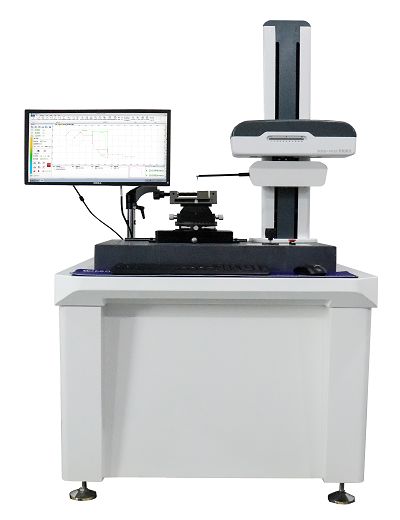

दएसआरटी-680जी समोच्च और असमानता तरंगों का एकीकृत परीक्षकएक परिशुद्धता माप उपकरण है जिसे व्यापक सतह विश्लेषण के लिए डिज़ाइन किया गया है।
| पद | पैरामीटर | संकल्प |
|---|---|---|
| माप सीमा | एक्स अक्षः 200 मिमी | 0.1μm |
| सीधापन | 0.6μm /100mm | -------- |
| Z1 (रेंज) सेंसर | 40 मिमी (गंभीरता रेंज सिंक्रनाइज़ेशन) | 0.05μm |
| न्यूनतम आंतरिक छेद | 30 मिमी (विशेष मापने की सुई के साथ छोटे व्यास संभव हैं) | ---------- |
| आर्क माप | ≤(1.2+R/8) 2mm| 120° नमूनाकरण चाप |
|
| कोण माप | 60°,90° कोण ब्लॉक के लिए ≤±1′ | 5 मिमी की नमूना लेंथ |
| असमानता माप | अवशिष्ट मूल्य शोर ≤ 0.005μm | λc:0.08 मिमी, 0.1 मिमी/सेकंड की गति |
| बिजली की आवश्यकताएं | AC 220V±10% 50Hz | -------- |
क्षैतिज दूरी, ऊर्ध्वाधर दूरी, रैखिक दूरी, त्रिज्या और व्यास
क्षैतिज कोण, ऊर्ध्वाधर कोण, क्रॉस कोण
समानांतर और लंबवतता
सीधापन, मुकुट, गोलाकार आर्क प्रोफाइल
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, Rx, AR, Rcp, Rmax, Rz-ISO
wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq
| आयाम | उत्पाद (मिमी) | पैकिंग (मिमी) | वजन (किलो) | आयतन (m3) |
|---|---|---|---|---|
| लंबाई × चौड़ाई × ऊंचाई | 1400 × 725 × 1740 | 960 × 960 × 1950 | 270 (उत्पाद), 50 (पैकिंग) | 0.88 |
