TG-M70C प्लेट वॉल जंग का पता लगाने के लिए चुंबकीय क्रॉलर जंग और इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक मोटाई मापन रोबोट

TG-M70C प्लेट वॉल संक्षारण डिटेक्शन के लिए चुंबकीय क्रॉलर संक्षारण और विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई मापन रोबोट

1. संक्षिप्त परिचययह सिस्टम

स्कैफोल्डिंग की आवश्यकता नहीं है, स्केल, जंग या पेंट को हटाने की आवश्यकता नहीं है, युग्मन की आवश्यकता नहीं है। यह रिमोट कंट्रोल सिस्टम के माध्यम से उच्च ऊंचाई वाली दीवार की मोटाई के संक्षारण का तेजी से पता लगा सकता है.दुर्लभ-पृथ्वी उच्च-शक्ति स्थायी चुंबक पहिया का उपयोग करना, भले ही कोई अप्रत्याशित बिजली विफलता हो, यह पता लगाए गए सतह से नहीं गिरेगा। यह फेरोमैग्नेटिक घटकों की सतह पर क्षैतिज, ऊर्ध्वाधर और उलटी बहु-अवस्था गति कर सकता है।

• इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक मोटाई जांच स्थापित करें
• दीवार के क्षरण के खिलाफ तेजी से स्क्रीनिंग और स्थिति के लिएमोटाई संक्षारण का परीक्षण करने के लिए क्षेत्र को सटीक रूप से स्कैन करना।
• ए स्कैन और बी स्कैन डिस्प्ले से मिलान।
• वीडियो कैमरा से लैस, निरीक्षण की गई सतह की वीडियो स्थिति को वास्तविक समय में देखा जा सकता है।
• स्कैनिंग दिशा को नियंत्रित करने के लिए रिमोट कंट्रोल सिस्टम, और यह स्कैनिंग दिशा को प्रीसेट कर सकता है।
• (वैकल्पिक) उच्च तापमान फ़ंक्शन: ओवर-टेम्परेचर चेतावनी और सुरक्षा फ़ंक्शन के साथ, यह -10~+150℃ के भीतर उच्च तापमान वाले वर्कपीस का सीधा पता लगा सकता है।
• 2. कॉन्फ़िगरेशन और मूल्य
• आइटम

• नाम	यूनिट	मात्रा	टिप्पणी	1
  कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)	सेट	1	कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)
  TG-M70C दो-पहिया चुंबकीय क्रॉलर (वीडियो और मोटाई माप मॉड्यूल शामिल)	सेट	1	कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)
  बिजली की आपूर्ति और नियंत्रण बॉक्स	टुकड़ा	1	कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)
  नियंत्रक	टुकड़ा	1	कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)
  दोष अंकन तंत्र	टुकड़ा	1	कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)	6
  टेस्ट कंट्रोल केबल	मीटर	30	8	7
  सुरक्षा रस्सी ड्रॉप प्रिवेंटर	मीटर	30	8
  अन्य सहायक उपकरण (चुंबकीय निराकरण पैड, आदि)	सेट	1	कुल (वैट, शिपिंग लागत और स्टाफ प्रशिक्षण शुल्क शामिल हैं)
  3.

• चुंबकीय क्रॉलर और होस्टकार्यात्मक विशेषताएं
  1. ★सतह चमकाने, एंटी-संक्षारण कोटिंग और जंग के प्रवेश की आवश्यकता नहीं है, और युग्मन की आवश्यकता नहीं है।
• (वैकल्पिक) उच्च तापमान फ़ंक्शन:ओवर-टेम्परेचर चेतावनी और सुरक्षा फ़ंक्शन के साथ (जब तापमान अधिक हो जाता है, तो यह उपयोगकर्ता को क्रॉलर को परिवेश के तापमान क्षेत्र में चलाने के लिए याद दिलाएगा; ठंडा होने के बाद, उपयोगकर्ता को क्रॉलर को उच्च तापमान क्षेत्र में चलाने और पता लगाने की प्रक्रिया जारी रखने के लिए याद दिलाएगा), यह -10~+150℃ के भीतर उच्च तापमान वाले वर्कपीस का सीधा पता लगा सकता है।★
• (वैकल्पिक) : ओवरहेड घटकों की निरीक्षण स्थिति और निरीक्षण मार्ग को जमीन पर वास्तविक समय में मॉनिटर और समायोजित किया जा सकता है, जो एक नियंत्रणीय निरीक्षण प्रक्षेपवक्र सुनिश्चित करता है।मजबूत चुंबकीय सक्शन, भारी भार, उच्च सुरक्षा
• : दुर्लभ पृथ्वी उच्च-शक्ति स्थायी चुंबकीय पहिया का उपयोग, फेरोमैग्नेटिक सामग्री की सतह पर दृढ़ता से सोखा जा सकता है (जब स्थिर होता है तो मानव शक्ति से भी नीचे खींचना मुश्किल होता है), यानी, भले ही आकस्मिक बिजली विफलता न हो। यह गिरने से भी लैस है। आकस्मिक गिरावट को रोकने के लिए एक रोकथाम उपकरण।विभिन्न प्रकार के आंदोलन मुद्राएं
• : यह विभिन्न मुद्राओं में फेरोमैग्नेटिक सामग्री की सतह पर यात्रा करना सुरक्षित है जैसे कि ऊर्ध्वाधर, क्षैतिज (ऊपर और नीचे), झुका हुआ और उलटा।उच्च गति सटीकता
• : उच्च-शक्ति दोहरे-मोटर ड्राइव मोड को अपनाना, यह सटीक रूप से आगे और पीछे और स्टीयर कर सकता है; उच्च-सटीक एनकोडर से लैस मिलीमीटर-स्तरीय प्रोग्राम्ड स्टेप डिटेक्शन का एहसास कर सकता है, और यह अनुदैर्ध्य अग्रिम और पीछे हटने के कदम अंतराल और स्ट्रोक को सटीक रूप से सेट कर सकता है।लचीला और सरल शरीर डिजाइन
• : कॉम्पैक्ट आकार, छोटा टर्निंग त्रिज्या; एक हैंडल के साथ, इसे आसानी से ले जाया जा सकता है, रखा जा सकता है, पुन: उपयोग किया जा सकता है।★
• (वैकल्पिक) : मैक्रो वीडियो निगरानी फ़ंक्शन के साथ, यह समय पर निरीक्षण की गई सतह की वीडियो स्थिति का निरीक्षण कर सकता है।★दूरी की स्थिति (स्थिति त्रुटि ≤30mm) के साथ, (वैकल्पिक) दोष अंकन फ़ंक्शन, संदिग्ध क्षेत्रों के अवलोकन को दोहराने के लिए सुविधाजनक।
• ★प्रोब इलेक्ट्रिक लिफ्टिंग मैकेनिज्म के साथ, वेल्ड और उभार जैसी बाधाओं को पार करते समय जांच को उठाया जा सकता है, पीछे रहने से बचें।
• पेशेवर रूप से डिज़ाइन किया गया "स्कैनिंग क्लैम्पिंग मैकेनिज्म" यात्रा और जांच युग्मन की स्थिरता सुनिश्चित करता है।
• विशेष केबलों, विस्फोट-प्रूफ प्लग और रिसाव सुरक्षा उपकरणों के साथ, इसमें उच्च विद्युत सुरक्षा है।
• रोबोट बॉडी पर EMAT और अन्य सर्किट मॉड्यूल को एक सुरक्षात्मक बॉक्स में सील कर दिया जाता है ताकि पानी, लोहे की फाइलिंग और अन्य विदेशी वस्तुओं को प्रवेश करने से रोका जा सके।
• पोर्टेबल केबल रैक एक हटाने योग्य, उच्च-चमकदार (सूर्य के प्रकाश में दिखाई देने वाला), उच्च-परिभाषा औद्योगिक नियंत्रण पैनल को एकीकृत करता है जो क्षेत्र में उपयोग के ऑपरेटिंग वातावरण और स्थितियों को ध्यान में रखता है।
• पूरी तरह से प्रोग्राम्ड मोशन कंट्रोल और समानांतर सिंक्रोनस प्रोसेसिंग: अल्ट्रासाउंड डेटा, इमेज डेटा और यात्रा दूरी डेटा को एक ही समय में प्राप्त किया जा सकता है, जो डेटा और रिकॉर्ड की सिंक्रनाइज़ेशन और सटीकता सुनिश्चित कर सकता है, और काम की दक्षता में बहुत सुधार कर सकता है।
• मेनफ्रेम ऑपरेटिंग सॉफ़्टवेयर में मानव-कंप्यूटर इंटरैक्शन, उपयोगकर्ता प्रबंधन, पैरामीटर इनपुट, रिपोर्ट जनरेशन और आउटपुट/प्रिंटिंग, डेटा रखरखाव और बैकअप, ऑपरेशन लॉग, ऑनलाइन सहायता आदि के लिए कार्यात्मक मॉड्यूल हैं।
• तकनीकी पैरामीटर
  1. होस्ट: CPU≥ i5/4GHz क्वाड-कोर, हाई-एंड इंडस्ट्रियल फ्लैट पैनल, हाई ब्राइटनेस एचडी डिस्प्ले 10.6 इंच (अनुकूलित किया जा सकता है), स्टैंडर्ड 500G हाई-स्पीड हार्ड डिस्क (विस्तार योग्य), IPX3 सुरक्षा।
• नियंत्रण केबल (क्रॉलिंग दूरी): 30m (अनुकूलित किया जा सकता है ≤50m)
• मूविंग मोशन: तीसरा गियर स्पीड एडजस्टमेंट (कम गति 20 मिमी/सेकंड, मध्यम गति 50 मिमी/सेकंड, उच्च गति 100 मिमी/सेकंड), जल्दी से पता लगाने की स्थिति में यात्रा कर सकता है या जमीन पर पीछे हट सकता है; उत्तल सीढ़ी की बाधा पार करने की क्षमता ≤4mm
• ★वर्कपीस की सतह की न्यूनतम वक्रता त्रिज्या R: पाइप का बाहरी अनुदैर्ध्य अक्षीय आंदोलन ≥85mm, पाइप का बाहरी परिधीय आंदोलन ≥110mm; पाइप का आंतरिक अनुदैर्ध्य अक्ष आंदोलन ≥250mm, पाइप का आंतरिक परिधीय आंदोलन ≥850mm; गेंद का बाहरी आंदोलन ≥150mm, गेंद का आंतरिक आंदोलन ≥850mm
• ★क्रॉलर बॉडी (एम्बेडेड EMAT मॉड्यूल के साथ): L395×W150×H145mm, वजन लगभग 7.5kg
• नियंत्रक: L220×W145×H60mm, 3.5-इंच 640×480 पिक्सेल टच डिस्प्ले, वजन लगभग 0.4kg
• वीडियो निगरानी (दृश्य निरीक्षण)
• प्रकाश स्रोत: उच्च चमक एलईडी प्रकाश स्रोत, 5 स्तर समायोजन
• ★फ्रंट कैमरा: रंग CMOS, गतिशील और स्थिर पिक्सेल 2 मिलियन /1920
• ×1080, अधिकतम इमेजिंग देखने का कोण 90°, 10× ऑप्टिकल ज़ूम, संयुक्त रोटेटिंग प्लेटफ़ॉर्म: ऊपर और नीचे रोटेशन 180°, बाएं और दाएं रोटेशन 60°★रियर कैमरा: रंग CMOS, गतिशील और स्थिर पिक्सेल 3 मिलियन /2304×1296, देखने का इमेजिंग कोण 90°
• बिजली की आपूर्ति: सिंगल-फेज AC100~240V, 50/60Hz, बिजली की खपत ≤200VA
• तापमान -10℃~+50℃, आर्द्रता ≤85%R.H
• ★
• (वैकल्पिक) उच्च तापमान फ़ंक्शन:-10~+50℃: निरंतर संचालन, कोई विशेष शीतलन की आवश्यकता नहीं है
• 50~150℃: ऊर्ध्वाधर, क्षैतिज निलंबन, झुकाव, हैंडस्टैंड और अन्य मुद्राएं (अच्छी होंगी), प्रत्येक कार्य समय ≤3h @50~100℃, ≤2h @100~150℃, शीतलन अंतराल ≥1h; क्षैतिज प्रवण स्थिति (सबसे गंभीर बेकिंग), प्रत्येक कार्य समय ≤2h @50~100℃, ≤1h @100~150℃, शीतलन अंतराल ≥1h।
• EAMT मोटाई माप इकाई
• कार्यात्मक विशेषताएं
  1. ★सतह चमकाने, एंटी-संक्षारण कोटिंग और जंग के प्रवेश की आवश्यकता नहीं है, और युग्मन की आवश्यकता नहीं है।
• ★मोटाई माप 4 मिमी तक मोटी सतह संक्षारण, पेंट, संक्षारण संरक्षण और अन्य कोटिंग्स में प्रवेश कर सकता है। उपकरण द्वारा प्रदर्शित धातु वस्तुओं के मोटाई मूल्य को कोटिंग मोटाई की गणना पर विचार करने की आवश्यकता नहीं है।
• ★माप गैर-लंबवतता (परीक्षण किए जाने वाले ऑब्जेक्ट की सामान्य रेखा के लिए ट्रांसड्यूसर/जांच) ±25 तक है
• o^{ध्वनि गति रेंज1000~9999 m/s, समायोजन वृद्धि 1 m/s}मोटाई माप परिणाम डिजिटल मान रूप, ए-स्कैन रूप, समय-आधारित बी-स्कैन छवि रूप, ★और दूरी-आधारित (एनकोडर) बी-स्कैन छवि रूप में प्रदर्शित किए जा सकते हैं।
• ★विशेषज्ञ बुद्धिमान एल्गोरिदम का उपयोग करते हुए, तीन मोटाई माप मोड हैं: स्वचालित मोड, सिंगल गेट मैनुअल मोड (सिंगल पीक विधि), डबल गेट मैनुअल मोड (पीक टू पीक विधि)। यह मानव कारकों के प्रभाव को बहुत कम करता है और संचालन चरणों को सरल करता है।
• बुनियादी सामग्री कतरनी तरंग गति का अंतर्निहित डेटाबेस और कतरनी तरंग गति मान को अनुकूलित कर सकता है।
• तकनीकी पैरामीटर
  1. मोटाई माप: सटीकता 0.04 मिमी, रेंज 2~120 मिमी (स्टील)
• ★कार्य निकासी / लिफ्ट-ऑफ:≤4mm
• ★माप गैर-लंबवतता (परीक्षण के तहत वस्तु के सापेक्ष ट्रांसड्यूसर/जांच के लिए सामान्य):±25
• o^{ध्वनि गति रेंज1000~9999 m/s, समायोजन वृद्धि 1 m/s}
• गेट फ़ंक्शन: स्वचालित गेट, मैनुअल सिंगल गेट, मैनुअल डबल गेट
• विद्युत चुम्बकीय अल्ट्रासाउंड जांच: कमजोर या कम स्थायी चुंबक, चुंबकीय सक्शन≤15N, गोलाकार Φ30× ऊंचाई 44 मिमी, वजन≤80g
• कार्य तापमान: -10~+50℃
• माप विश्लेषण सॉफ्टवेयर

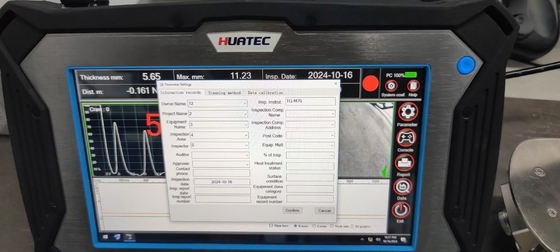

• ★मोटाई, ए, बीस्कैन परिणामों का एक साथ प्रदर्शन
• सीधे एक परीक्षण रिकॉर्ड जारी किया, ★मोटाई मान सूची, डेटा विश्लेषण और प्रसंस्करण की सुविधा के लिए
• Win7~11 (32/64 बिट) ऑपरेटिंग सिस्टम के साथ संगत

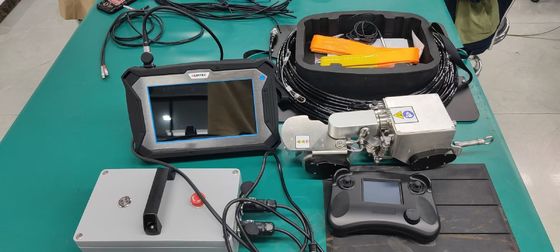

• 4. पैकिंग सूची

•



• टेस्ट होस्ट (पीसी और सॉफ्टवेयर) 1 सेट
• TG-M70C दो-पहिया चुंबकीय क्रॉलर
• (वीडियो और मोटाई माप मॉड्यूल शामिल) 1 सेट

• बिजली की आपूर्ति और नियंत्रण बॉक्स 1 टुकड़ा

• नियंत्रक 1 टुकड़ा
• दोष अंकन तंत्र 1 टुकड़ा (वैकल्पिक)
• टेस्ट कंट्रोल केबल 1 सेट
• मानक परीक्षण ब्लॉक (कार्बन स्टील गोलाकार Φ20 × मोटाई 10 मिमी) 1 टुकड़ा
• अन्य सहायक उपकरण (चुंबकीय निराकरण पैड, आदि) 1 सेट
• सुरक्षा रस्सी ड्रॉप प्रिवेंटर 1 टुकड़ा
• ऑपरेटिंग मैनुअल
• 1 पुस्तकफैक्टरी परीक्षण रिपोर्ट
• 1 प्रतिएंटी-वाइब्रेशन ट्रांसपोर्ट बॉक्स
• 1 टुकड़ा

•
