TG-M70C प्लेट वॉल जंग का पता लगाने के लिए चुंबकीय क्रॉलर जंग और इलेक्ट्रोमैग्नेटिक अल्ट्रासोनिक मोटाई मापन रोबोट

टीजी-एम 70 सी चुंबकीय क्रॉलर जंग और प्लेट दीवार जंग का पता लगाने के लिए विद्युत चुंबकीय अल्ट्रासोनिक मोटाई माप रोबोट

1. संक्षिप्त iपरिचय

यह प्रणालीयह रिमोट कंट्रोल सिस्टम के माध्यम से उच्च ऊंचाई दीवार मोटाई जंग का तेजी से पता लगाने का एहसास कर सकते हैं.

• दुर्लभ पृथ्वी उच्च शक्ति स्थायी चुंबक पहिया का उपयोग कर, यहां तक कि अगर वहाँ एक अप्रत्याशित बिजली की विफलता है, यह पता लगाया सतह से गिर नहीं होगा। यह क्षैतिज प्रदर्शन कर सकते हैं,लौहचुंबकीय घटकों की सतह पर ऊर्ध्वाधर और उलटा बहु-आवृत्ति आंदोलन.
• स्थापित करेंदीवार कटाव के खिलाफ तेजी से स्क्रीनिंग और स्थिति के लिए विद्युत चुम्बकीय अल्ट्रासोनिक मोटाई जांच
• मोटाई क्षरण का परीक्षण करने के लिए क्षेत्र की सटीक स्कैनिंग।
• A स्कैन और B स्कैन डिस्प्ले से मेल खाता है।
• वीडियो कैमरे से लैस, निरीक्षण की जाने वाली सतह की वीडियो स्थिति को वास्तविक समय में देखा जा सकता है।
• स्कैनिंग दिशा को नियंत्रित करने के लिए रिमोट कंट्रोल प्रणाली, और यह पूर्व निर्धारित स्कैनिंग दिशा हो सकती है।
• (वैकल्पिक) उच्च तापमान समारोहः अति-तापमान चेतावनी और सुरक्षा समारोह के साथ, यह -10 ~ + 150 डिग्री सेल्सियस के भीतर उच्च तापमान वाले वर्कपीस का प्रत्यक्ष पता लगा सकता है।
• 2विन्यास और मूल्य

• पद	नाम	इकाई	मात्रा	टिप्पणी
  1	परीक्षण मेजबान ((पीसी और सॉफ्टवेयर)	सेट	1
  2	TG-M70C दो पहिया चुंबकीय क्रॉलर (वीडियो और मोटाई माप मॉड्यूल शामिल)	सेट	1
  3	बिजली आपूर्ति और नियंत्रण बॉक्स	टुकड़ा	1
  4	नियंत्रक	टुकड़ा	1
  5	दोष चिह्नन तंत्र	टुकड़ा	1	वैकल्पिक
  6	परीक्षण नियंत्रण केबल	मीटर	30	अनुकूलित किया जा सकता है ≤50m
  7	सुरक्षा रस्सी गिरने से रोकथाम	मीटर	30
  8	अन्य सामान (चुंबकीय विघटन पैड आदि)	सेट	1
  कुल (VAT, शिपिंग लागत और कर्मचारी प्रशिक्षण शुल्क शामिल)

• 3.चुंबकीय क्रॉलर और मेजबान
  1. कार्यात्मक विशेषताएं
• ★(वैकल्पिक)उच्च तापमान कार्यःअत्यधिक तापमान चेतावनी और सुरक्षा कार्य के साथ (जब तापमान अधिक हो जाता है, तो यह उपयोगकर्ता को रेंगने वाले को परिवेश तापमान क्षेत्र में चलाने के लिए याद दिलाएगा; ठंडा होने के बाद,उपयोगकर्ता को उच्च तापमान वाले क्षेत्र में रेंगने वाले वाहन को चलाने और पता लगाने के संचालन को जारी रखने के लिए याद दिलाएं), यह -10 ~ + 150 °C के भीतर उच्च तापमान के कार्यक्षेत्रों का प्रत्यक्ष पता लगा सकता है।
• ★एकीकृत फ्रंट-व्यू और रियर-व्यू डुअल कैमरे: हवाई घटकों की निरीक्षण स्थिति और निरीक्षण मार्ग को वास्तविक समय में जमीन पर निगरानी और समायोजित किया जा सकता है, जिससे एक नियंत्रित निरीक्षण प्रक्षेपवक्र सुनिश्चित होता है।
• मजबूत चुंबकीय चूषण, भारी भार, उच्च सुरक्षा: दुर्लभ पृथ्वी उच्च शक्ति स्थायी चुंबकीय पहिया का उपयोग, दृढ़ता से फेरोमैग्नेटिक सामग्री की सतह पर अवशोषित किया जा सकता है (जब मानव शक्ति द्वारा स्थिर भी नीचे खींचने के लिए मुश्किल है),अर्थात्यह दुर्घटनाग्रस्त बिजली की विफलता के बावजूद नहीं गिरेगा। यह दुर्घटनाग्रस्त गिरने से रोकने के लिए एक गिरने की रोकथाम उपकरण से भी लैस है।
• विभिन्न प्रकार के आंदोलन आसन: लौह चुम्बकीय सामग्री की सतह पर विभिन्न आसनों जैसे ऊर्ध्वाधर, क्षैतिज (ऊपर और नीचे), झुकाव और उल्टा यात्रा करना सुरक्षित है।
• उच्च गति परिशुद्धता: उच्च-शक्ति दोहरी मोटर ड्राइव मोड को अपनाने, यह सही ढंग से आगे और पीछे और स्टीयरिंग कर सकते हैं; उच्च परिशुद्धता एन्कोडर से लैस मिलिमीटर स्तर पर सटीक प्रोग्राम चरण का पता लगाने का एहसास कर सकते हैं,और यह सही ढंग से कदम अंतर और अनुदैर्ध्य अग्रिम और पीछे की स्ट्रोक सेट कर सकते हैं.
• लचीला और चतुर शरीर डिजाइन: कॉम्पैक्ट आकार, छोटे घूर्णन त्रिज्या; एक हैंडल के साथ, इसे आसानी से स्थानांतरित किया जा सकता है, रखा जा सकता है, पुनर्नवीनीकरण किया जा सकता है।
• ★गति उन्मुख मार्गदर्शन कार्य: मैक्रो वीडियो निगरानी समारोह के साथ, यह समय में निरीक्षण की गई सतह की वीडियो स्थिति का निरीक्षण कर सकता है।
• ★दूरी पोजिशनिंग (पोजिशनिंग त्रुटि ≤30 मिमी), (वैकल्पिक) दोष चिह्नित समारोह के साथ, संदिग्ध क्षेत्रों के अवलोकन को दोहराने के लिए सुविधाजनक।
• ★सॉन्ड इलेक्ट्रिक लिफ्टिंग मैकेनिज्म के साथ, वेल्ड्स और बुल्ज जैसी बाधाओं को पार करते समय, जांच को उठाया जा सकता है, वापस पकड़ने से बचें।
• पेशेवर डिजाइन "स्कैनिंग क्लैंपिंग तंत्र" यात्रा और जांच युग्मन की स्थिरता सुनिश्चित करता है।
• विशेष केबलों, विस्फोट-प्रूफ प्लग और रिसाव सुरक्षा उपकरणों के साथ, इसमें उच्च विद्युत सुरक्षा है।
• ईएमएटी और रोबोट शरीर पर अन्य सर्किट मॉड्यूल एक सुरक्षात्मक बॉक्स में सील कर दिए गए हैं ताकि पानी, लोहे की फाइलिंग और अन्य विदेशी वस्तुओं को प्रवेश करने से रोका जा सके।
• पोर्टेबल केबल रैक में एक हटाने योग्य, उच्च चमक (सूरज की रोशनी के लिए दिखाई देने वाला),उच्च परिभाषा औद्योगिक नियंत्रण पैनल जो परिचालन वातावरण और क्षेत्र में उपयोग की शर्तों को ध्यान में रखता है.
• पूरी तरह से प्रोग्राम किए गए गति नियंत्रण और समानांतर सिंक्रोनस प्रसंस्करणः अल्ट्रासाउंड डेटा, छवि डेटा और यात्रा दूरी डेटा एक ही समय में प्राप्त किया जा सकता है,जो डेटा और रिकॉर्ड के समन्वयन और सटीकता सुनिश्चित कर सकते हैं, और काम की दक्षता में काफी सुधार होगा।
• मेनफ्रेम ऑपरेटिंग सॉफ्टवेयर में मानव-कंप्यूटर बातचीत, उपयोगकर्ता प्रबंधन, पैरामीटर इनपुट, रिपोर्ट जनरेशन और आउटपुट/प्रिंटिंग, डेटा रखरखाव और बैकअप के लिए कार्यात्मक मॉड्यूल हैं।परिचालन लॉग, ऑनलाइन सहायता आदि।
  1. तकनीकी पैरामीटर
• मेजबानः CPU≥ i5/4GHz क्वाड-कोर, हाई-एंड इंडस्ट्रियल फ्लैट पैनल, उच्च चमक HD डिस्प्ले 10.6 इंच (अनुकूलित किया जा सकता है), मानक 500G हाई-स्पीड हार्ड डिस्क (विस्तार योग्य), IPX3 सुरक्षा।
• नियंत्रण केबल (क्रॉलिंग दूरी): 30m (अनुकूलित किया जा सकता है ≤50m)
• चलती गतिः तीसरी गियर गति समायोजन (कम गति 20 मिमी/सेकंड, मध्यम गति 50 मिमी/सेकंड, उच्च गति 100 मिमी/सेकंड), तेजी से पता लगाने की स्थिति में यात्रा कर सकते हैं या जमीन पर पीछे हट सकते हैं;ऊर्ध्वाधर सीढ़ी की बाधा पार करने की क्षमता ≤4 मिमी
• ★काम के टुकड़े की सतह की न्यूनतम वक्रता त्रिज्या R: पाइप की बाहरी अनुदैर्ध्य अक्षीय गति ≥85 मिमी, पाइप की बाहरी परिधि गति ≥110 मिमी;पाइप के आंतरिक अनुदैर्ध्य अक्ष की गति ≥ 250 मिमी, पाइप की आंतरिक परिधि आंदोलन ≥850mm; गेंद की बाहरी आंदोलन ≥150mm, गेंद की आंतरिक आंदोलन ≥850mm
• ★क्रॉलर शरीर (इम्बेडेड EMAT मॉड्यूल के साथ): L395×W150×H145mm, वजन लगभग 7.5kg
• नियंत्रक: L220×W145×H60mm, 3.5 इंच 640×480 पिक्सेल टच डिस्प्ले, वजन लगभग 0.4kg
• वीडियो निगरानी (दृश्य निरीक्षण)
• प्रकाश स्रोतः उच्च चमक एलईडी प्रकाश स्रोत, 5 स्तर समायोजन
• ★फ्रंट कैमराः रंगीन सीएमओएस, गतिशील और स्थैतिक पिक्सेल 2 मिलियन /1920×1080, अधिकतम इमेजिंग कोण दृश्य 90°, 10× ऑप्टिकल ज़ूम, संयुक्त घूर्णन मंचः ऊपर और नीचे घूर्णन 180°, बाएं और दाएं घूर्णन 60°
• ★पीछे का कैमराः रंगीन सीएमओएस, गतिशील और स्थैतिक पिक्सेल 3 मिलियन /2304×1296, 90° दृश्य कोण
• बिजली की आपूर्तिः एकल-चरण AC100~240V, 50/60Hz, बिजली की खपत ≤200VA
• तापमान -10°C~+50°C, आर्द्रता ≤85%R.H
• ★(वैकल्पिक)उच्च तापमान कार्यः
• -10~+50°C: निरंतर संचालन, कोई विशेष शीतलन की आवश्यकता नहीं
• 50~150°C: ऊर्ध्वाधर, क्षैतिज निलंबन, झुकाव, हाथ की स्थिति और अन्य मुद्राएं (अच्छी होगी), प्रत्येक कार्य समय ≤3h @50~100°C, ≤2h @100~150°C, शीतलन अंतराल ≥1h;क्षैतिज झुकाव स्थिति (सबसे गंभीर बेकिंग), प्रत्येक कार्य समय ≤2h @50~100°C, ≤1h @100~150°C, शीतलन अंतराल ≥1h।
• ईएएमटी मोटाई माप इकाई
  1. कार्यात्मक विशेषताएं
• ★सतह को चमकाने, जंग रोधी कोटिंग और जंग के प्रवेश की कोई आवश्यकता नहीं है, और कप्लेंट की कोई आवश्यकता नहीं है।
• ★घनत्व माप सतह जंग, पेंट, जंग सुरक्षा और 4 मिमी मोटी अन्य कोटिंग्स में प्रवेश कर सकता है।उपकरण द्वारा प्रदर्शित धातु वस्तुओं की मोटाई मूल्य को कोटिंग मोटाई की गणना को ध्यान में रखने की आवश्यकता नहीं है.
• ★माप गैर लंबवतता (परीक्षण करने वाली वस्तु की सामान्य रेखा के लिए ट्रांसड्यूसर/सोनड) ±25 तक है^o, जो जांच के बाद कम लंबवतता की आवश्यकता होती है।
• मोटाई माप के परिणाम डिजिटल मूल्य के रूप में, ए-स्कैन के रूप में, समय आधारित बी-स्कैन छवि रूप में, ★और दूरी आधारित (एन्कोडर) बी-स्कैन छवि रूप में प्रदर्शित किए जा सकते हैं।
• ★विशेषज्ञ बुद्धिमान एल्गोरिथ्म का उपयोग करते हुए, मोटाई मापने के तीन मोड हैंः स्वचालित मोड, एकल गेट मैनुअल मोड (एकल पीक विधि), डबल गेट मैनुअल मोड (पीक से पीक विधि) ।यह मानव कारकों के प्रभाव को बहुत कम करता है और ऑपरेशन चरणों को सरल बनाता है.
• बुनियादी सामग्री के कतरनी तरंग गति के अंतर्निहित डेटाबेस और कतरनी तरंग गति मूल्य अनुकूलित कर सकते हैं।
  1. तकनीकी मापदंड
• मोटाई मापः सटीकता 0.04 मिमी, रेंज 2 ~ 120 मिमी (स्टील)
• ★काम की दूरी / उठानेः ≤4 मिमी
• ★माप गैर लंबवतता (परीक्षण के अधीन वस्तु के सापेक्ष ट्रांसड्यूसर/सॉन्ड के लिए सामान्य): ± 25^o
• ध्वनि गति सीमा1000~9999 m/s, समायोजन वृद्धि 1 m/s
• गेट फ़ंक्शनः स्वचालित गेट, मैनुअल सिंगल गेट, मैनुअल डबल गेट
• विद्युत चुम्बकीय अल्ट्रासाउंड जांचः कमजोर या कम स्थायी चुंबक, चुंबकीय सक्शन≤15N, गोल Φ30× ऊंचाई 44mm, वजन≤80g
• कार्य तापमानः -10~+50°C
• माप विश्लेषण सॉफ्टवेयर
• ★एक साथ मोटाई का प्रदर्शन, A, Bscan परिणाम
• प्रत्यक्ष रूप से जारी किया गया एक परीक्षण रिकॉर्ड, √ मोटाई मान सूची, डेटा विश्लेषण और प्रसंस्करण की सुविधा के लिए
• Win7~11 (32/64 बिट) ऑपरेटिंग सिस्टम के साथ संगत

•

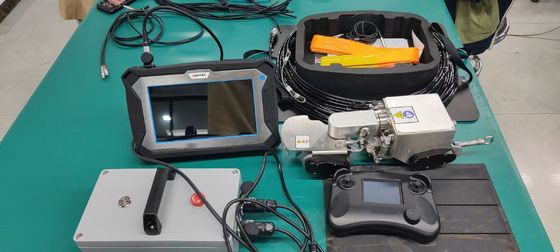

• 4पैकिंग सूची
• परीक्षण मेजबान ((पीसी और सॉफ्टवेयर) 1 सेट
• TG-M70C दो पहिया चुंबकीय क्रॉलर

• (वीडियो और मोटाई माप मॉड्यूल शामिल) 1 सेट

• बिजली की आपूर्ति और नियंत्रण बॉक्स 1 टुकड़ा
• नियंत्रक 1 टुकड़ा
• दोष चिह्नन तंत्र 1 टुकड़ा (वैकल्पिक)
• परीक्षण नियंत्रण केबल 1 सेट
• मानक परीक्षण ब्लॉक (कार्बन स्टील परिपत्र Φ20 × मोटाई 10 मिमी) 1 टुकड़ा
• अन्य सामान (चुंबकीय विघटन पैड आदि) 1 सेट
• सुरक्षा रस्सी गिरने से रोकथाम 1 टुकड़ा
• ऑपरेटिंग मैनुअल1 पुस्तक
• फैक्ट्री परीक्षण रिपोर्ट1 प्रति
• वाइब्रेशन विरोधी परिवहन बॉक्स1 टुकड़ा

•
