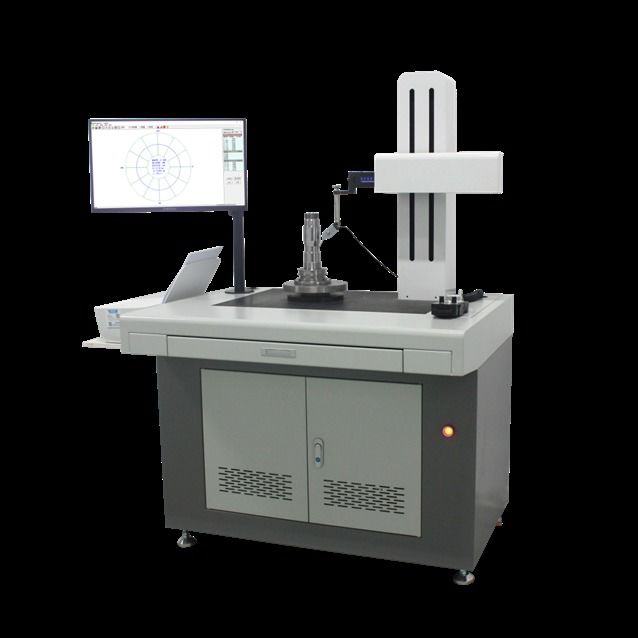

उत्पाद विवरण:
|
| मॉडल का नाम: | SRT-7190 | बेरिंग के प्रकार: | हवा का फ्लोट |
|---|---|---|---|
| स्पिंडल सटीकता: | ± 0.025μM | तंत्र सटीकता: | 0.06μM |
| प्रमुखता देना: | उच्च सटीकता गोलता माप उपकरण,उच्च परिशुद्धता गोलता माप उपकरण,हुएटेक गोलता माप उपकरण |
||
| भाग का नाम | मॉडल का नाम | SRT-7190 |
|
रोटरी वर्किंग टेबल |
बेयरिंग प्रकार | एयर फ्लोट |
| स्पिंडल सटीकता | ±0.025μm | |
| सिस्टम सटीकता | 0.06μm | |
| अधिकतम बाहरी व्यास मापें | Φ140mm (विस्तारणीयता) | |
| न्यूनतम आंतरिक व्यास | φ3mm | |
| अधिकतम भार | 60kg | |
| घूर्णन गति | 5RPM/मिनट | |
| ऊर्ध्वाधर अक्ष (z-अक्ष) | ऊर्ध्वाधर गति | 300mm (बढ़ाया जा सकता है) |
ऊर्ध्वाधर गति
|
इलेक्ट्रो मोशन | |
| अधिकतम पहचान गहराई | 60mm | |
| क्षैतिज भुजा (X अक्ष) | क्षैतिज गति | 150mm |
| प्रक्षेपित आयतन | 25mm | |
| क्षैतिज गति | इलेक्ट्रो मोशन | |

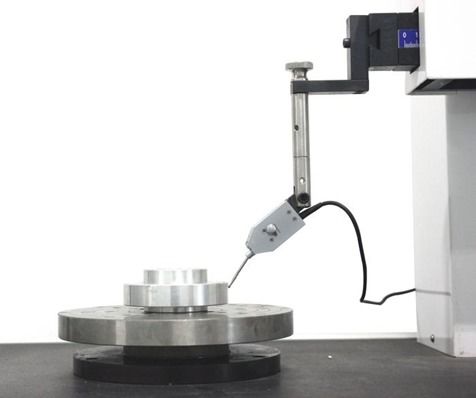

| डिटेक्टर | संग्रह उपकरण | वृत्ताकार ग्रेटिंग |
| वृत्ताकार नमूना बिंदुओं की संख्या | 4096 | |
| सेंसर का प्रकार | प्रेरण सेंसर | |
| सेंसर रिज़ॉल्यूशन | 0.01μm | |
| सहायक कार्य |
गोलाई त्रुटि मूल्यांकन विधि |
सबसे कम वर्ग विधि (LSC) न्यूनतम क्षेत्र विधि (MZC) अधिकतम परिबद्ध वृत्त विधि (MIC) न्यूनतम अंतःवृत्त विधि (MCC) |
|
फिल्टर बैंड
|
1,1-500,2-500,2-15,2-50,2-150,15-500,15-50,15-150,15-250,3-16,17-100 | |
| अवतल और उत्तल का उन्मूलन | अवरत और उत्तल कार्यों की स्वचालित पहचान, स्वचालित और मैनुअल हटाने, आंशिक चाप माप गोलाई फ़ंक्शन | |
| सॉफ्टवेयर फ़ंक्शन | गोलाई, तरंग, समाक्षीयता, लंबवतता, समानांतरता, सपाटता |
नोट: उपरोक्त तकनीकी मापदंडों को उपयोगकर्ताओं की वास्तविक आवश्यकताओं के अनुसार समायोजित किया जा सकता है। आप विभिन्न मुद्दों पर हमारे तकनीकी कर्मियों से परामर्श करने के लिए स्वागत है।
यह उपकरण विभिन्न यांत्रिक भागों की सादी रेखा और अनुभाग प्रोफाइल के मापदंडों को माप सकता है। बेयरिंग उद्योग में सीधापन, झुकाव, कोण प्रसंस्करण, वृत्त प्रसंस्करण (स्पर्शरेखा दूरी के लिए सीधी रेखा, वृत्त के केंद्र से वृत्त के केंद्र की दूरी, वृत्त के केंद्र से वृत्त के केंद्र की दूरी), बिंदु और रेखा प्रसंस्करण (रेखीय दूरी के लिए प्रतिच्छेदन, वृत्त के केंद्र की दूरी के लिए प्रतिच्छेदन, दो सीधी रेखा प्रतिच्छेदन, प्रतिच्छेदन और प्रतिच्छेदन दूरी), लॉगरिदमिक वक्र, नाली की चौड़ाई, नाली की गहराई, नाली के किनारे की दूरी, कोर दूरी झुकाव, क्षैतिज दूरी के सभी प्रकार के भागों को माप सकते हैं।
1. होस्ट: Tsinghua Tongfang A3500
2. ऑपरेटिंग सिस्टम: Windows10 सिस्टम ऑपरेटिंग सिस्टम समर्पित माप सॉफ्टवेयर, शक्तिशाली, संचालित करने में आसान।
3. CPU: G5905
4. मेमोरी: 8G
5. हार्ड डिस्क: 500G से अधिक;
6. चेसिस: Tsinghua Tongfang मानक चेसिस;
7. बिजली की आपूर्ति: मानक
8. Qinghua Tongfang मानक कीबोर्ड ऑप्टिकल माउस;
9. डिस्प्ले: Tsinghua Tongfang मानक 21.5 " LCD डिस्प्ले
10. प्रिंटर: HP 1212 रंग प्रिंटर;
11. गोलाई तरंग विशेष नियंत्रण बॉक्स
