उत्पाद विवरण:
|
| उत्पाद मॉडल: | एसआरटी-7150 | गति सटीकता: | ≤0.5μm /80mm |
|---|---|---|---|
| संकल्प: | 0.1μm | उत्पादन स्थल: | चीन |
| प्रमुखता देना: | सतह की रफ़्तार परिधि,ग्राफ प्रोफाइलोमीटर परीक्षण मशीन,सतह रफनेस प्रोफाइलर एकीकृत मशीन |
||
| परियोजना मॉडल | SRT-7150 | |
|
X अक्ष स्लाइडिंग रैखिक गाइड रेल |
आंदोलन सटीकता | ≤0.5μm /80mm |
|
X -अक्ष स्थिति ग्रेटिंग शासक |
संकल्प |
0.1μm
|
| उत्पादन का स्थान | चीन | |
| डेटा सेंसर | संकल्प | 0.02μm |
| उत्पादन का स्थान | विदेश से आयातित | |
| सिस्टम रिज़ॉल्यूशन | 65536:1 | |
| रैखिक सटीकता | ≤±(1.5+|0.2H|)μm | |
| वृत्ताकार चाप | ≤±(2＋R/8)μm | |
| कोण | ≤±2′ | |
| सीधापन | ≤0.8μm/100mm | |
| खुरदरापन माप | ||
| माप सीमा | X-अक्ष | Ra:0.01 - 10μm |
| Z1-अक्ष | ±500μm | |
| मूल्यांकन पैरामीटर |
खुरदरापन मूल्यांकन पैरामीटर: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr , Rdq及 Rmr(c)； लहर डिग्री मूल्यांकन पैरामीटर: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr 及 Wmr(c)； मूल समोच्च मूल्यांकन पैरामीटर: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr 及 Pmr(c) |
|
| नमूनाकरण लंबाई-एल | 0.08,0.25,0.8,2.5,8(मिमी)； | |
| मूल्यांकन लंबाई | GB / T10610-2009 मानक कार्यान्वयन के अनुसार | |
| संकेत त्रुटि | ±5% | |
| संकेत की पुनरावृत्ति | 2% | |
| प्रोफाइल माप | ||
| माप सीमा | X-अक्ष | ≤150mm |
| Z-अक्ष | ≤300mm(उपयोगकर्ता की आवश्यकताओं के अनुसार समायोजित किया जा सकता है) | |
| Z1 | ≤40mm | |
| टेबल की गति | 0.05-0.8mm/s (चार गियर, स्वचालित गति विनियमन) | |
| कार्य वातावरण |
कार्य तापमान: 10℃-30℃(सामान्य तापमान) नमी 20-80%RH कोई स्पष्ट कंपन स्रोत नहीं |
|
| आवश्यक बिजली की आपूर्ति | 220V 50Hz 0.5Kw व्यक्तिगत ग्राउंड वायर | |
| उपकरण का आकार (लंबाई × चौड़ा × ऊँचा) | 980×740×1500(मिमी) | |
| उपकरण का वजन | लगभग 120Kg | |

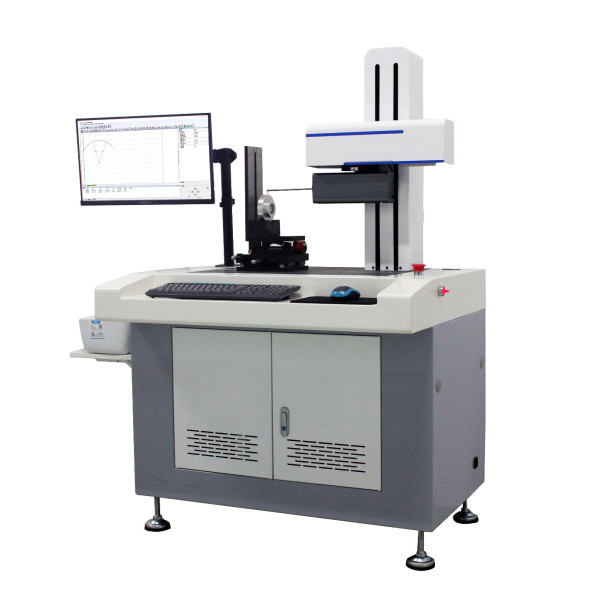

SRT-7150 सतह खुरदरापन और समोच्च माप के लिए एक एकीकृत मापने वाली मशीन उपकरण है।
विभिन्न वर्कपीस की सतह खुरदरापन और प्रोफाइल को उच्च परिशुद्धता ग्रेटिंग माप प्रणाली, उच्च परिशुद्धता पीसने वाली गाइड रेल, उच्च प्रदर्शन गैर-संपर्क रैखिक मोटर, उच्च प्रदर्शन खुरदरापन माप मॉड्यूल, उच्च प्रदर्शन कंप्यूटर नियंत्रण प्रणाली तकनीक और सही बहु-कार्यात्मक सॉफ़्टवेयर का उपयोग करके मापा और विश्लेषण किया जाता है।
डिवाइस विभिन्न यांत्रिक भागों के विभिन्न मापदंडों को माप सकता है, जैसे सादे रेखा और क्रॉस सेक्शन प्रोफाइल पैरामीटर, सतह तरंग पैरामीटर, खुरदरापन पैरामीटर आदि।
यह विभिन्न भागों के सीधापन, झुकाव, कोण प्रसंस्करण, वृत्त प्रसंस्करण (सीधी रेखा से स्पर्श रेखा की दूरी, वृत्त केंद्र से वृत्त केंद्र की दूरी, चाप की त्रिज्या, चौराहे के बिंदु से वृत्त केंद्र की दूरी, वृत्त केंद्र से सीधी रेखा की दूरी), बिंदु रेखा प्रसंस्करण (चौराहे के बिंदु से सीधी रेखा की दूरी, चौराहे के बिंदु से वृत्त केंद्र की दूरी, दो सीधी रेखाओं का चौराहा बिंदु, चौराहे के बिंदु से चौराहे के बिंदु की दूरी), लॉगरिदमिक वक्र, नाली की चौड़ाई, नाली की गहराई, नाली के किनारे की दूरी, नाली केंद्र की दूरी, झुकाव, क्षैतिज दूरी, ऊर्ध्वाधर दूरी और अन्य आकार पैरामीटर को माप सकता है।
यह असर उद्योग, यांत्रिक प्रसंस्करण, ऑटोमोबाइल, मोटरसाइकिल, सटीक हार्डवेयर, सटीक उपकरण, मोल्ड, उपकरण, ऑप्टिकल घटक और अन्य उद्योगों के लिए उपयुक्त है।
