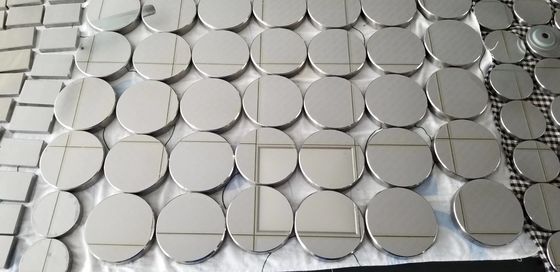

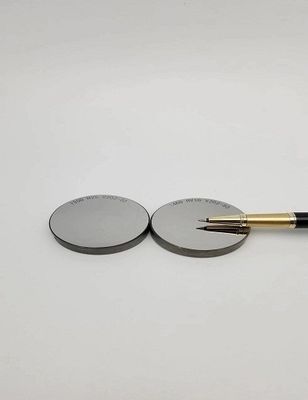

NDT बेंच प्रकार के लिए कठोरता ब्लॉक Brinell Rockwell Vickers कठोरता परीक्षक

बेंच प्रकार ब्रिनेल रॉकवेल विकर्स कठोरता परीक्षक के लिए एनडीटी कठोरता ब्लॉक

ब्रिनेल कठोरता ब्लॉक।

• • उद्देश्य: इसका उपयोग ब्रिनेल कठोरता परीक्षकों के वार्षिक अप्रत्यक्ष सत्यापन और अंशांकन के साथ-साथ कठोरता परीक्षकों की चक्रीय (दैनिक) जांच के लिए किया जाता है।
  • विवरण: आमतौर पर 200 ब्रिनेल से कम कठोरता मान के लिए एल्यूमीनियम से बना होता है। सतह या तो चमकदार - पॉलिश या मैट हो सकती है। कठोरता ब्लॉक आयताकार होता है, जिसके आयाम 150 मिमी x 125 मिमी x 16 मिमी होते हैं, और यह 2.5/62.5 से 10/3000 तक की ब्रिनेल स्केल में उपलब्ध है, जिसमें कठोरता मान लगभग 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 एचबी होते हैं। यह आईएसओ 6506 - 3 और एएसटीएम ई10 के अनुसार यूकेएएस प्रमाण पत्र के साथ आता है।

    प्रकार	मान सीमा
    रॉकवेल	60-70एचआरसी
    	35-55एचआरसी
    	20-30एचआरसी
    	60-70एचआरए
    	70-85एचआरए
    	85-95एचआरबी
    	60-70एचआरबी
    	45-55एचआरबी(कॉपर)
    	30-40एचआरबी(कॉपर)
    	90-100एचआरएफ
    	80-90एचआरएफ(कॉपर)
    प्लास्टिक रॉकवेल	70-94एचआरई(कॉपर)
    	100-120एचआरएल(कॉपर)
    	85-100एचआरएम(कॉपर)
    	114-125एचआरआर(कॉपर)
    सुपरफिशियल रॉकवेल	88-92एचआर15एन
    	74-82एचआर30एन
    	45-55एचआर30एन
    	45-55एचआर45एन
    	85-91एचआर15टी
    	70-80एचआर30टी
    	54-72एचआर45टी
    ब्रिनेल	150-250एचबीडब्ल्यू10/3000
    	150-250एचबीडब्ल्यू5/750
    	150-250एचबीडब्ल्यू2.5/187.5
    	75-125एचबीडब्ल्यू10/1000
    	75-125 एचबीडब्ल्यू5/250
    	75-125एचबीडब्ल्यू2.5/62.5
    	250-350एचबीडब्ल्यू10/3000
    	250-350एचबीडब्ल्यू5/750
    	250-350एचबीडब्ल्यू2.5/187.5
    विकर्स	700-800एचवी3
    	700-800एचवी5
    	700-800एचवी10
    	700-800एचवी30
    	700-800एचवी50
    	400-600 एचवी5
    	400-600एचवी10
    	400-600 एचवी30
    	175-225 एचवी5



    माइक्रो विकर्स	700-800 एचवी1
    	700-800 एचवी0.5
    	700-800 एचवी0.3
    	700-800एचवी0.2
    	400-600 एचवी0.2
    	400-600 एचवी0.1
    	175-225 एचवी0.1
    	175-225 एचवी0.05

• रॉकवेल कठोरता ब्लॉक
  • उद्देश्य: रॉकवेल कठोरता परीक्षकों की सटीकता को कैलिब्रेट और सत्यापित करने के लिए उपयोग किया जाता है। विभिन्न रॉकवेल कठोरता स्केल (जैसे एचआरए, एचआरबी, एचआरसी, आदि) को अंशांकन के लिए संबंधित कठोरता ब्लॉक की आवश्यकता होती है।
  • सिद्धांत: रॉकवेल कठोरता परीक्षण सामग्री की सतह में दबाने के लिए विभिन्न इंडेंटर और भार का उपयोग करता है। पूर्व-भार और कुल भार की क्रिया के तहत इंडेंटेशन की गहराई के अंतर को मापकर, रॉकवेल कठोरता मान प्राप्त किया जाता है। कठोरता ब्लॉक इस माप के लिए एक मानक इंडेंटेशन गहराई संदर्भ प्रदान करता है।
• विकर्स कठोरता ब्लॉक
  • उद्देश्य: विकर्स कठोरता परीक्षकों के अंशांकन और सत्यापन के लिए उपयोग किया जाता है। यह सुनिश्चित करता है कि विकर्स कठोरता परीक्षक सामग्री की कठोरता को सटीक रूप से माप सकता है।
  • सिद्धांत: विकर्स कठोरता परीक्षण नमूने में दबाने के लिए विपरीत चेहरों के बीच 136° के कोण वाले हीरे के इंडेंटर का उपयोग करता है। कठोरता मान को भार को इंडेंटेशन क्षेत्र से विभाजित करने के भागफल द्वारा दर्शाया जाता है। विकर्स कठोरता ब्लॉक में एक ज्ञात कठोरता मान होता है, और कठोरता ब्लॉक पर इंडेंटेशन आकार और भार की मानक मान से तुलना करके, कठोरता परीक्षक की सटीकता का मूल्यांकन किया जा सकता है
