उत्पाद विवरण:
|
| उत्पाद का नाम: | अल्ट्रासोनिक मोटाई गेज | जांच प्रकार: | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
|---|---|---|---|
| माप सीमा: | 0.15 मिमी - 1800 मिमी | माप आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज |
| सटीकता: | 0.001 मिमी | अंशांकन ब्लॉक: | 4 मिमी (स्टील) |
| प्रमुखता देना: | सटीक डिजिटल अल्ट्रासोनिक मोटाई गेज,A Scanning Handheld Thickness Gauge,B Scanning Handheld Thickness Gauge |
||

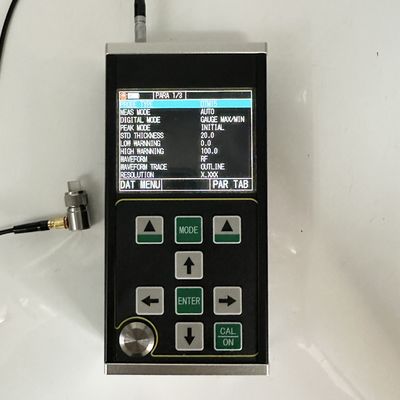

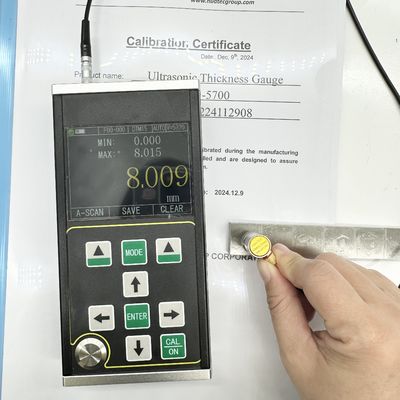

ए/बी स्कैनिंग हैंडहेल्ड हाई-सटीक डिजिटल अल्ट्रासोनिक मोटाई गेज
TG-5700 A/B स्कैनिंग के साथ एक नए प्रकार का हैंडहेल्ड हाई-सटीक डिजिटल अल्ट्रासोनिक मोटाई गेज है। यह पल्स प्रतिबिंब के आधार पर अल्ट्रासोनिक मोटाई माप के सिद्धांत को अपनाता है। यह सामग्री की मोटाई के माप के लिए उपयुक्त है जो अल्ट्रासोनिक तरंग को निरंतर गति से फैल सकता है और इसकी पीठ से प्रतिबिंब प्राप्त कर सकता है। माप संकल्प 0.001 मिमी है और माप सीमा 0.15 मिमी (स्टील) के रूप में पतली है।
यह उत्पाद प्लेटों और संसाधित भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान जंग के बाद उत्पादन उपकरणों में पाइप और दबाव वाहिकाओं की पतली डिग्री की निगरानी कर सकता है। इसका उपयोग पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।
यह उत्पाद निम्नलिखित मानकों का अनुपालन करता है: अल्ट्रासोनिक मोटाई गेज (JJF 1126-2004) के लिए अंशांकन विनिर्देश।
●इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक प्रदर्शन मोड है;
● माप सीमा चौड़ी है, और 0.15 मिमी (स्टील) की न्यूनतम माप मोटाई के साथ, अल्ट्रा-पतली भागों के माप को महसूस करने के लिए अद्वितीय "कई इको" तकनीक को अपनाया जाता है;
● यह उत्पाद उच्च परिशुद्धता के साथ मोटाई को माप सकता है, और अधिकतम माप संकल्प 0.001 मिमी तक पहुंच सकता है; पुनरावृत्ति संकल्प ± 0.002 मिमी तक पहुंच सकता है;
● इसमें इको माप करने के लिए कोटिंग और गूंज को मर्मज्ञ करने के कार्य हैं, जिसका उपयोग सतह पर पेंट लेयर और कोटिंग के साथ सामग्री को मापने के लिए किया जाता है;
● एकाधिक माप मोड: MB-E, EE और ME-E-MODES पारंपरिक मोटी वर्कपीस के माप को पूरा करते हैं; पतली मोड पतले भागों के माप को महसूस करता है;
● संख्यात्मक मोड में शामिल हैं: पारंपरिक मोटाई मूल्य मोड, अंतर / कमी दर मोड और अधिकतम मूल्य मोड;
● दो लाभ मोड: स्वचालित लाभ / मैनुअल लाभ;
● मैनुअल शटडाउन और ऑटोमैटिक शटडाउन को ऊर्जा-बचत फ़ंक्शन के साथ सेट किया जा सकता है;
● यह विभिन्न प्रकार की जांचों का समर्थन करता है, जिसमें डबल क्रिस्टल जांच और सिंगल क्रिस्टल जांच शामिल है, और 20MHz उच्च-आवृत्ति जांच तक का समर्थन करता है;
● यह मास स्टोरेज का समर्थन करता है और एक ही समय में 100000 मोटाई मान, ए-स्कैन वेवफॉर्म के 500 समूह और बी-स्कैन वेवफॉर्म के 500 समूहों को संग्रहीत कर सकता है;
● 320x240 उच्च परिभाषा (QVGA) रिज़ॉल्यूशन के साथ बड़े 3.5-इंच का रंग TFT-LCD डिस्प्ले;
● इसमें विभिन्न प्रकार के अंशांकन विधियां हैं, एक-बिंदु अंशांकन, बहु-बिंदु अंशांकन और मैनुअल अंशांकन मोड का समर्थन करती है, और एक ही समय में ध्वनि वेग और जांच शून्य स्थिति को कैलिब्रेट कर सकती है; यह डबल क्रिस्टल जांच के वी-पथ सुधार का समर्थन करता है।
● यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है;
● यह अंग्रेजी प्रदर्शन का समर्थन करता है।
यह धातुओं की मोटाई (जैसे स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, ग्लास, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टर को मापने के लिए उपयुक्त है।
अल्ट्रासोनिक मोटाई माप का सिद्धांत प्रकाश तरंग माप के समान है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापा ऑब्जेक्ट तक पहुंचता है और ऑब्जेक्ट में फैलता है। जब यह सामग्री इंटरफ़ेस तक पहुंचता है, तो यह वापस जांच में परिलक्षित होता है। मापा सामग्री की मोटाई सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापने के द्वारा निर्धारित की जाती है।
*नोट: कंपनी पूर्व सूचना के बिना तकनीकी संशोधन करने का अधिकार सुरक्षित रखती है।
| वस्तु | टीजी -5700 |
| जांच प्रकार | एकल क्रिस्टल जांच / डबल क्रिस्टल जांच |
| माप -सीमा(45# स्टील) | 0.15 मिमी - 1800 मिमी |
| संकेत स्थिरता | शून्य क्रॉसिंग और कई इको तकनीक को यह सुनिश्चित करने के लिए अपनाया जाता है कि मोटाई माप मूल्य इको स्ट्रेंथ, सामग्री क्षीणन गुणांक, लाभ और गेट की ऊंचाई से प्रभावित नहीं है, और उच्च माप स्थिरता और विश्वसनीयता है। |
| माप आवृत्ति | 4Hz, 8Hz, 16Hz |
| संकल्प | 0.1 मिमी, 0.01 मिमी, 0.001 मिमी (0.01 इंच, 0.001 इंच, 0.0001 इंच) |
| शुद्धता | 0.001 मिमी |
| पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच के साथ मेल खाते हैं। |
| ध्वनि वेग -सीमा | 400-19999M/s |
| अंशांकन खंड | 4 मिमी(इस्पात) |
| स्वत: बंद | कोई 5 मिनट, 10 मिनट, 20 मिनट और मैनुअल शटडाउन चुन सकता है। |
| जांच अंशांकन | एक बिंदु अंशांकन, बहु-बिंदु अंशांकन |
| पाना | स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
| लाभ -सीमा | 0 ~ 70db |
| पता लगाना विधा | रेडियो फ़्रीक्वेंसी (RF), पॉजिटिव हाफ वेव (POS), नेगेटिव हाफ वेव (NEG), फुल वेव (फुल) |
| माप विधा | (1) एमबी-ई: प्रारंभिक इको से पहले निचले इको तक पारगमन समय के आधार पर माप मोड; (२) ईई: पैठ कोटिंग माप मोड, मनमाना ईएम -एन इको वैकल्पिक है; (३) एमई-ई: कई इको माप मोड; (4) पतली: पतली दीवार माप मोड; |
| संख्यात्मक विधा | मोटाई मूल्य मोड, अंतर / कमी दर मोड, अधिकतम / न्यूनतम मूल्य मोड |
| ए-स्कैन मोड | उपलब्ध |
| बी-स्कैन मोड | उपलब्ध |
| युग्मन संकेत | उपलब्ध |
| बैटरी संकेत | उपलब्ध |
| भाषा | अंग्रेज़ी |
| इकाई | मिमी/इंच |
| मेनू प्रचालन | उपलब्ध |
| सॉफ़्टवेयर फ़ंक्शन | डायनेमिक गेट सेटिंग, ब्लैंकिंग सेटिंग (रिक्त), इको ब्लैंकिंग सेटिंग (ई-रिक्त), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
| भंडारण कार्य | यह 100,000 मोटाई (प्रत्येक समूह में 100 समूह, 1000), ए-स्कैन तरंगों के 500 समूह और एक ही समय में बी-स्कैन तरंगों के 500 समूहों को संग्रहीत कर सकता है। |
| मेजबान कार्यक्रम अपग्रेड | उपलब्ध |
| प्रदर्शन | 3.5 "QVGA (320 × 240) रंग TFT-LCD स्क्रीन |
| आंकड़ा संचरण | यह कंप्यूटर को डेटा प्रसारित करने के लिए RS-232 सीरियल संचार और USB का समर्थन करता है। |
| कार्य -तापमान | -10 ℃～＋ 50 ℃; विशेष आवश्यकताओं के साथ, यह पहुंच सकता है - 20 ℃; |
| कार्य वोल्टेज | चार नंबर 5 एए बैटरी की आवश्यकता है। जब बिजली अपर्याप्त होती है, तो कम वोल्टेज प्रॉम्प्ट होता है। |
| समग्र आयाम | 204 x 100 x 36 (मिमी) |
| कुल भार | 310 ग्राम (बैटरी के बिना) |
| बैटरी | 4pcs AA सूखी बैटरी |

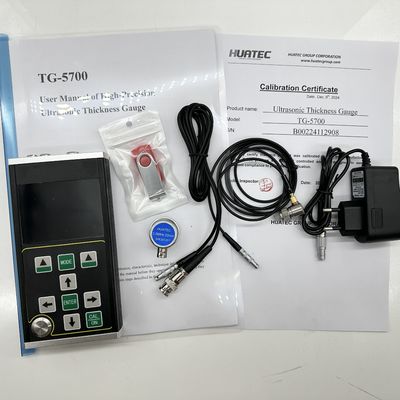

मुख्य इकाई TG-5700 1PC
2.5 मीटर φ20 सिंगल एलिमेंट ट्रांसड्यूसर, टेस्टिंग रेंज 4-1800 मिमी 1PC
युग्मक बोतल 1pc
केस 1pc
निर्देश मैनुअल 1pc
अंशांकन प्रमाणपत्र 1pc
वैकल्पिक सहायक उपकरण
विभिन्न आवृत्ति के साथ विभिन्न जांच, एकल जांच 8 मिमी/10 मिमी/12 मिमी, औरट्रल्ट्रासोनिक मोटाई जांच
विभिन्न कदम वेज ब्लॉक
पीसी डेटा सॉफ्टवेयर
पैकेजिंग
पैकेजिंग: मानक निर्यात पैकेज, कैंटन
| TS400 डबल क्रिस्टल जांच | 10MHz | 5 मिमी | 0.5-50 मिमी |
| TS500 डबल क्रिस्टल जांच | 5MHz | 5 मिमी | 1.0-65 मिमी |
| TS510 डबल क्रिस्टल जांच | 5MHz | 10 मिमी | 1.0-500 मिमी |
| DTM15 एकल क्रिस्टल जांच | 15 मेगाहर्ट्ज | 6 मिमी | 0.15-22.5 मिमी |
| DTM7.5 एकल क्रिस्टल जांच | 7.5MHz | 6 मिमी | 0.5-22.5 मिमी |
| DTM10 एकल क्रिस्टल जांच | 10mh | 6 मिमी | 0.3-22.5 मिमी |
| DTM5 एकल क्रिस्टल जांच | 5 मी | 6 मिमी | 1.0-22.5 मिमी |
| BD510 एकल क्रिस्टल जांच | 10mh | 10 मिमी | 1-1000 मिमी |
| BD212 एकल क्रिस्टल जांच | 2 मेगाहर्ट्ज | 12 मिमी | 4-1800 मिमी |
| डबल क्रिस्टल जांच केबल | |||
| एकल क्रिस्टल जांच केबल | |||
*नोट: कंपनी पूर्व सूचना के बिना तकनीकी संशोधन करने का अधिकार सुरक्षित रखती है।
