उत्पाद विवरण:
|
| मापने की सीमा (45# स्टील): | 0.15 मिमी - 1800 मिमी | संकेत त्रुटि（＜10मिमी）: | ± 0.005 मिमी |
|---|---|---|---|
| संकेत त्रुटि（≥10mm）: | ± 0.1% | पुनरावर्तनीयता त्रुटि: | ±0.001मिमी (स्वयं परीक्षण) |
| माप आवृत्ति: | 4 हर्ट्ज, 8 हर्ट्ज, 16 हर्ट्ज | ध्वनि वेग सीमा: | 400-19999 मी./से |
| प्रमुखता देना: | एक स्कैन अल्ट्रासोनिक मोटाई मापक,बी स्कैन अल्ट्रासोनिक मोटाई माप,बड़ी रेंज अल्ट्रासोनिक मोटाई गेजर |
||

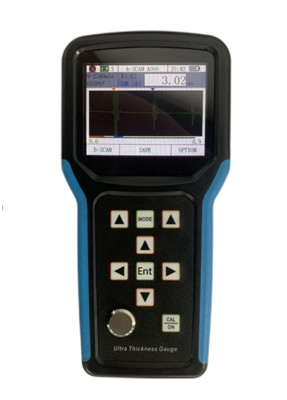

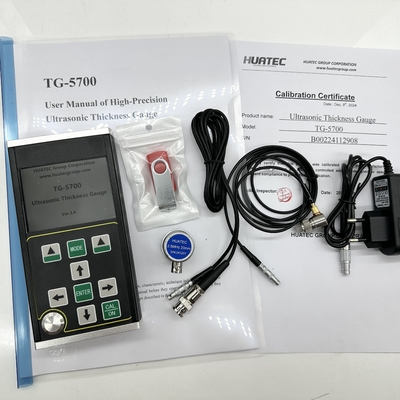

TG-5700 A/B स्कैन 0.100-1800mm बड़ा रेंज अल्ट्रासोनिक मोटाई गेज
TG-5710 एक नया हैंडहेल्ड उच्च-सटीक डिजिटल अल्ट्रासोनिक मोटाई गेज है जिसमें A/B स्कैन है। यह पल्स रिफ्लेक्शन के आधार पर अल्ट्रासोनिक मोटाई माप के सिद्धांत को अपनाता है। यह सामग्री की मोटाई के माप के लिए उपयुक्त है जो अल्ट्रासोनिक तरंग को एक स्थिर गति से इसमें प्रसारित कर सकती है और इसकी पीठ से परावर्तन प्राप्त कर सकती है। माप रिज़ॉल्यूशन 0.001 मिमी है और माप सीमा 0.10 मिमी (स्टील) जितनी पतली है।
यह उत्पाद प्लेटों और संसाधित भागों को सटीक रूप से माप सकता है। दूसरी ओर, यह उपयोग के दौरान जंग के बाद उत्पादन उपकरण में पाइपों और दबाव वाले जहाजों की पतली होने की डिग्री की निगरानी कर सकता है। इसका उपयोग पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जहाज निर्माण, एयरोस्पेस, ऊर्जा और अन्य क्षेत्रों में किया जा सकता है।
यह उत्पाद निम्नलिखित मानकों का अनुपालन करता है: अल्ट्रासोनिक मोटाई गेज के लिए अंशांकन विनिर्देश (JJF 1126-2004)।
| आइटम | TG-5710 |
| जांच का प्रकार | सिंगल क्रिस्टल जांच / डबल क्रिस्टल जांच |
| मापने की सीमा (45# स्टील) | 0.15mm – 1800mm |
| संकेत त्रुटि(＜10mm) | ±0.005mm |
| संकेत त्रुटि(≥10mm) | ±0.1% |
| दोहराव त्रुटि | ±0.001mm(स्वयं परीक्षण) |
| संकेत स्थिरता | शून्य क्रॉसिंग और मल्टीपल इको तकनीक को यह सुनिश्चित करने के लिए अपनाया जाता है कि मोटाई माप मूल्य इको स्ट्रेंथ, मटेरियल एटेन्यूएशन कोएफ़िशिएंट, गेन और गेट हाइट से प्रभावित न हो, और इसमें उच्च माप स्थिरता और विश्वसनीयता हो। |
| माप आवृत्ति | 4Hz,8Hz,16Hz |
| संकल्प | 0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch) |
| पल्स जनरेटर | नकारात्मक वर्ग तरंग उत्सर्जन को अपनाया जाता है, और पल्स चौड़ाई और वोल्टेज स्वचालित रूप से जांच के साथ मेल खाते हैं। |
| ध्वनि वेग सीमा | 400-19999m/s |
| अंशांकन ब्लॉक | 4mm(स्टील) |
| स्वचालित शटडाउन | कोई भी 5 मिनट, 10 मिनट, 20 मिनट और मैनुअल शटडाउन चुन सकता है। |
| जांच अंशांकन | एक बिंदु अंशांकन, बहु-बिंदु अंशांकन |
| लाभ | स्वचालित लाभ नियंत्रण, मैनुअल लाभ नियंत्रण |
| लाभ सीमा | 0~70dB |
| पहचान मोड | रेडियो फ्रीक्वेंसी (RF), पॉजिटिव हाफ वेव (POS), नेगेटिव हाफ वेव (NEG), फुल वेव (FULL) |
| माप मोड | (1) MB-E: प्रारंभिक इको से पहले बॉटम इको तक के ट्रांजिट समय पर आधारित माप मोड; (2) E-E: प्रवेश कोटिंग माप मोड, मनमाना Em–En इको वैकल्पिक है; (3) ME-E: मल्टीपल इको माप मोड; (4) THIN: पतली दीवार माप मोड; |
| संख्यात्मक मोड | मोटाई मान मोड, अंतर / कमी दर मोड, अधिकतम / न्यूनतम मान मोड |
| ए-स्कैन मोड | उपलब्ध |
| बी-स्कैन मोड | उपलब्ध |
| युग्मन संकेत | उपलब्ध |
| बैटरी संकेत | उपलब्ध |
| भाषा | अंग्रेज़ी |
| इकाई | मिमी/इंच |
| मेनू संचालन | उपलब्ध |
| सॉफ्टवेयर फ़ंक्शन | डायनेमिक गेट सेटिंग, ब्लैंकिंग सेटिंग (ब्लैंक), इको ब्लैंकिंग सेटिंग (ई-ब्लैंक), इको फ्रीजिंग, इको ट्रांसलेशन और स्केलिंग |
| भंडारण फ़ंक्शन | यह 100,000 मोटाई (100 समूह, प्रत्येक समूह में 1000), 500 समूह ए-स्कैन वेवफॉर्म और 500 समूह बी-स्कैन वेवफॉर्म को एक ही समय में संग्रहीत कर सकता है। |
| होस्ट प्रोग्राम अपग्रेड | उपलब्ध |
| प्रदर्शन | 3.5 "QVGA (320 × 240) रंग TFT-LCD स्क्रीन |
| डेटा ट्रांसमिशन | यह USB3.0 सीरियल संचार का समर्थन करता है और कंप्यूटर पर डेटा प्रसारित करता है। |
| कार्य तापमान | -10℃～＋50℃; विशेष आवश्यकताओं के साथ, यह - 20 ℃ तक पहुँच सकता है; |
| कार्यशील वोल्टेज | चार नंबर 5 एए बैटरी की आवश्यकता होती है। जब बिजली अपर्याप्त होती है, तो एक कम वोल्टेज प्रॉम्प्ट होता है। |
| समग्र आयाम | 204 x 100 x 36 (मिमी) |
| कुल वजन | 310 ग्राम (बैटरी के बिना) |
इस उत्पाद में ए-स्कैन मोड, बी-स्कैन मोड और संख्यात्मक डिस्प्ले मोड है;
&u25cf माप सीमा व्यापक है, और अल्ट्रा-थिन भागों के माप को महसूस करने के लिए अद्वितीय "मल्टीपल इको" तकनीक को अपनाया जाता है, जिसमें न्यूनतम माप मोटाई 0.15 मिमी (स्टील) है;
&u25cf यह उत्पाद उच्च परिशुद्धता के साथ मोटाई को माप सकता है, और अधिकतम माप रिज़ॉल्यूशन 0.001 मिमी तक पहुँच सकता है; दोहराव रिज़ॉल्यूशन ± 0.002 मिमी तक पहुँच सकता है;
&u25cf इसमें कोटिंग और इको से इको माप में प्रवेश करने के कार्य हैं, जिसका उपयोग सतह पर पेंट परत और कोटिंग वाली सामग्री को मापने के लिए किया जाता है;
&u25cf मल्टीपल माप मोड: एमबी-ई, ई-ई और एमई-ई मोड पारंपरिक मोटी वर्कपीस के माप को पूरा करते हैं; पतले मोड पतले भागों के माप का एहसास कराता है
&u25cf संख्यात्मक मोड में शामिल हैं: पारंपरिक मोटाई मान मोड, अंतर / कमी दर मोड और अधिकतम मान मोड
&u25cf दो लाभ मोड: स्वचालित लाभ / मैनुअल लाभ
&u25cf मैनुअल शटडाउन और स्वचालित शटडाउन सेट किए जा सकते हैं, जिसमें ऊर्जा-बचत फ़ंक्शन है
&u25cf यह विभिन्न प्रकार की जांच का समर्थन करता है, जिसमें डबल क्रिस्टल जांच और सिंगल क्रिस्टल जांच शामिल हैं, और 20 मेगाहर्ट्ज तक उच्च-आवृत्ति जांच का समर्थन करता है
&u25cf यह बड़े पैमाने पर भंडारण का समर्थन करता है और एक ही समय में 100000 मोटाई मान, 500 समूह ए-स्कैन वेवफॉर्म और 500 समूह बी-स्कैन वेवफॉर्म संग्रहीत कर सकता है
&u25cf 320x240 उच्च परिभाषा (QVGA) रिज़ॉल्यूशन के साथ बड़ी 3.5-इंच रंग TFT-LCD डिस्प्ले
&u25cf इसमें विभिन्न अंशांकन विधियाँ हैं, एक-बिंदु अंशांकन, बहु-बिंदु अंशांकन और मैनुअल अंशांकन मोड का समर्थन करता है, और एक ही समय में ध्वनि वेग और जांच शून्य स्थिति को कैलिब्रेट कर सकता है; यह डबल क्रिस्टल जांच के वी-पाथ सुधार का समर्थन करता है
&u25cf यह मीट्रिक और ब्रिटिश प्रणाली के रूपांतरण का समर्थन करता है; यह मिलीमीटर और इंच इकाइयों के बीच स्विच कर सकता है
&u25cf यह अंग्रेजी डिस्प्ले का समर्थन करता है
यह धातुओं (जैसे स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा, आदि), प्लास्टिक, सिरेमिक, कांच, राल, ग्लास फाइबर और अन्य अच्छे अल्ट्रासोनिक कंडक्टर की मोटाई को मापने के लिए उपयुक्त है।
अल्ट्रासोनिक मोटाई माप का सिद्धांत प्रकाश तरंग माप के समान है। जांच द्वारा उत्सर्जित अल्ट्रासोनिक पल्स मापा वस्तु तक पहुँचता है और वस्तु में फैलता है। जब यह सामग्री इंटरफ़ेस तक पहुँचता है, तो यह जांच पर वापस परावर्तित होता है। मापा सामग्री की मोटाई को सामग्री में अल्ट्रासोनिक प्रसार के समय को सटीक रूप से मापकर निर्धारित किया जाता है।
वैकल्पिक जांच:
| TS400 डबल क्रिस्टल जांच | 10Mhz | 5mm | 0.5-50mm |
| TS500 डबल क्रिस्टल जांच | 5Mhz | 5mm | 1.0-65mm |
| TS510 डबल क्रिस्टल जांच | 5Mhz | 10mm | 1.0-500mm |
| DTM15 सिंगल क्रिस्टल जांच | 15 मेगाहर्ट्ज | 6mm | 0.15-22.5mm |
| DTM7.5 सिंगल क्रिस्टल जांच | 7.5Mhz | 6mm | 0.5-22.5mm |
| DTM10 सिंगल क्रिस्टल जांच | 10Mh | 6mm | 0.3-22.5mm |
| DTM5 सिंगल क्रिस्टल जांच | 5M | 6mm | 1.0-22.5mm |
| BD510 सिंगल क्रिस्टल जांच | 10Mh | 10mm | 1-1000mm |
| BD212 सिंगल क्रिस्टल जांच | 2MHz | 12mm | 4-1800mm |
| डबल क्रिस्टल जांच केबल | |||
| सिंगल क्रिस्टल जांच केबल | |||
