उत्पाद विवरण:
|
| पल्स ऑफसेट: | -10 ~ 1500 मिमी; - 0.39 ~ 50 "(स्टील में) | पाना: | 110 डीबी, समायोज्य चरण 0.5/1/2/6 डीबी |
|---|---|---|---|
| आवृति सीमा: | 0.5 ~ 20 मेगाहर्ट्ज (-3 डीबी); 4 फिल्टर | जांच में देरी: | 0 ~ 100 μ एस |
| ध्वनि गति सीमा: | 500 ~ 15000 m/ s, 0.02 ~ 0.59 "/ μ s | ||
| प्रमुखता देना: | ऑटोमोटिव वेल्डिंग स्पॉट परीक्षण एकीकृत प्रणाली,अल्ट्रासोनिक परीक्षण एकीकृत प्रणाली,ऑटोमोटिव वेल्डिंग स्पॉट अल्ट्रासोनिक सिस्टम |
||

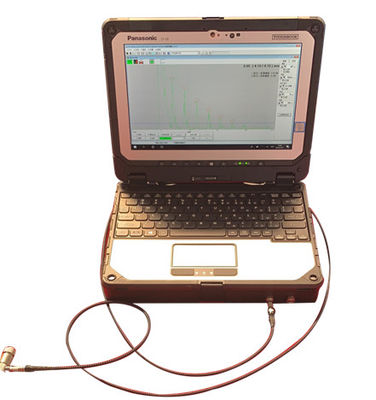

कार वेल्डिंग पॉइंट्स के लिए अल्ट्रासोनिक टेस्टिंग सिस्टम एचएफडी-एसडब्ल्यू30 HUATEC ग्रुप द्वारा स्वतंत्र रूप से विकसित एक एकीकृत प्रणाली है। सिस्टम के मुख्य घटक मूल आयातित ब्रांडों को अपनाते हैं, जो बाद की प्रणाली की स्थिरता और निरंतरता की नींव रखते हैं; डेटा संग्रह और विश्लेषण डॉकिंग सॉफ्टवेयर हमारी अपनी कंपनी द्वारा विकसित किया गया है, जो ऑटोमोटिव उद्योग में वेल्डिंग प्रक्रियाओं में लगे वरिष्ठ इंजीनियरों के डेटा पृष्ठभूमि पर निर्भर करता है। सिस्टम क्लाउड डेटा प्रबंधन और विश्लेषण प्राप्त करने के लिए कंपनी के किसी भी प्रबंधन सॉफ्टवेयर के साथ इंटरफेस कर सकता है। ऑन-साइट निरीक्षण डेटा को कारखाने की डिजिटल स्क्रीन पर प्रस्तुत किया जा सकता है, जो वेल्डिंग पॉइंट डिटेक्शन स्थिति प्रदर्शित करता है, जो एक सूचना कारखाने की प्राप्ति की नींव रखता है।
उत्पाद सुविधाएँ
स्वचालित मूल्यांकन कार्य और पता लगाने के परिणाम डेटा प्रसंस्करण कार्य।
परीक्षण प्रणाली मानकों के आधार पर परीक्षण योजनाओं और योजनाओं को अनुकूलित करती है, स्वचालित रूप से सोल्डर जोड़ों की गुणवत्ता का मूल्यांकन करती है, और परीक्षण मानकों और रिपोर्ट तैयार करती है।
केंद्रीकृत डेटा प्रबंधन वैकल्पिक है, जिसमें ऑन-साइट परीक्षण डेटा कारखाने की डिजिटल स्क्रीन पर प्रस्तुत किया जाता है, जो सोल्डर संयुक्त परीक्षण की स्थिति प्रदर्शित करता है, सूचना प्रौद्योगिकी संयंत्रों (वैकल्पिक) के कार्यान्वयन के लिए आधार तैयार करता है।
शामिल हैं:
डेटा का वर्गीकरण, संगठन, भंडारण और प्रबंधन, इन डेटा को संग्रहीत और व्यवस्थित करना, डेटा के बीच कनेक्शन प्राप्त करना, भंडारण स्थान उपयोगिता में सुधार करना, पहुंच की सुविधा प्रदान करना और पहुंच दक्षता में सुधार करना।
डेटा पर बुनियादी संचालन लागू करें, जैसे कि क्वेरी करना, सम्मिलित करना, हटाना और संशोधित करना।
डेटा सुरक्षा, अखंडता और कई उपयोगकर्ताओं द्वारा समवर्ती उपयोग सुनिश्चित करने के लिए एकीकृत प्रबंधन और नियंत्रण।
डेटा इनपुट, रूपांतरण, भंडारण, रिकवरी फ़ंक्शन, पुनर्गठन फ़ंक्शन, प्रदर्शन निगरानी, विश्लेषण फ़ंक्शन, आदि।
डिटेक्शन सिस्टम ऑन-साइट ऑपरेशन और पोर्टेबिलिटी के लिए सुविधाजनक है, और औद्योगिक तीन रक्षा लैपटॉप में निर्मित है, जो अल्ट्रासोनिक ट्रांसमीटर के लिए बेहतर सुरक्षा प्रदान करता है।
| कंप्यूटर होस्ट |
यूएस मानक MIL-810G को पूरा करता है, जिसमें वाटरप्रूफ और डस्टप्रूफ स्तर IP65 मानकों तक पहुंचते हैं भूकंपीय/प्रभाव प्रतिरोधी/चौड़ा तापमान प्रतिरोधी, 120 सेमी ड्रॉप टेस्ट पास करना, कीबोर्ड वाटरप्रूफ |
| प्रदर्शन | 10.1-इंच विंडोज सिस्टम पूरी तरह से रग्ड प्लगेबल कंप्यूटर |
| बैटरी ऑपरेटिंग समय | बैटरी लाइफ लगभग 10 घंटे है |
| वजन |
272 मिमी x 233 मिमी x 33.5 मिमी / लगभग 1.76 किग्रा (समग्र इकाई) 272 मिमी x 196 मिमी x 16.4 मिमी / लगभग 0.95 किग्रा (फ्लैट) |
| मदरबोर्ड चिपसेट | इंटेल ® कोर ™ M5-6Y57 प्रोसेसर (मुख्य आवृत्ति 1.1GHz, रूइ आवृत्ति 2.8GHz, कैश 4MB) |
| मेमोरी क्षमता और प्रकार | 8GB / 128 GB SSD |
| हार्ड डिस्क क्षमता | 256GB तक विस्तार योग्य |
| ग्राफिक्स चिप | इंटेल ® HD कोर ग्राफिक्स कार्ड 515 |
1. भंडारण तापमान: -51+ 71 ° C
2. कार्य तापमान: -29+ 63 ° C
3. बाहरी आयाम: 25 × 183 × 85 मिमी
4. वजन: लगभग 1.98 किग्रा
5. सुरक्षा स्तर: यूएस मानक MIL-810G मानक को पूरा करता है, और वाटरप्रूफ और डस्टप्रूफ स्तर IP65 मानक तक पहुंचते हैं
भूकंपीय/प्रभाव प्रतिरोधी/चौड़ा तापमान प्रतिरोधी, 120 सेमी ड्रॉप टेस्ट पास करना, कीबोर्ड वाटरप्रूफ
6. प्रभाव प्रतिरोध: अधिकतम 0.15 ग्राम/11 मिलीसेकंड, IEC60068-2-27 मानक के अनुसार
7. कंपन प्रतिरोध: 5-150 हर्ट्ज, अधिकतम 2 ग्राम, 1 ऑक्टेव प्रति मिनट, IEC60068-2-6Fc मानक के अनुसार
8. प्रोब इंटरफ़ेस: LEMO 00 या Microdot
9. डिवाइस इनपुट/आउटपुट इंटरफ़ेस: विस्तार बस पोर्ट
10. पावर इंटरफ़ेस: पावर एडॉप्टर
11. यूएसबी: 3.0
12. वर्किंग पावर सप्लाई वर्किंग वोल्टेज: 5V DC, कंप्यूटर के बिल्ट-इन इंटरफ़ेस के माध्यम से प्रदान किया जाता है
13. एन्कोडर पावर सप्लाई: बाहरी पावर सप्लाई 100-230 वोल्ट; एसी पावर; अधिकतम पावर 5W
14. पावर खपत: अधिकतम पावर खपत 2.5W
15. अल्ट्रासोनिक पल्स प्रकार: शार्प वेव पल्स
16. दोहराव आवृत्ति पीआरएफ: अधिकतम मान 1000 हर्ट्ज, 3 मोड (कैलिब्रेशन रेंज के आधार पर), निरंतर समायोजन रेंज 8-1000 हर्ट्ज, असंतत पल्स अनुक्रम, उत्तेजना वोल्टेज: अधिकतम 400V
17. चार्जिंग कैपेसिटर: 1 एनएफ, 220 पीएफ
18. स्टार्टिंग वेव राइजिंग एज टाइम:<15nS
19. नि: 50 ओम, 1000 ओम
20. प्रोब मोड (टीआर): ऑन/ऑफ, प्रवेश
21. कैलिब्रेशन रेंज सेट और मूल्यांकन करें: न्यूनतम 0-2.5 मिमी, 0-0.1 इंच (स्टील में); अधिकतम 0 से 9700 मिमी, 0 से 381 इंच (स्टील में)
22. ध्वनि गति रेंज: 500 ~ 15000 मीटर/सेकंड, 0.02 ~ 0.59 "/ μS; एक पूर्ण और संपादन योग्य सामग्री सूची है
23. पल्स ऑफसेट: -10 ~ 1500 मिमी; - 0.39 ~ 50 "(स्टील में)
24. प्रोब डिले: 0 ~ 100 μS
25. आवृत्ति रेंज: 0.5 ~ 20 मेगाहर्ट्ज (-3 डीबी); 4 फिल्टर
26. पुनरावृत्ति आवृत्ति रेंज: 1-1000 हर्ट्ज; स्वचालित रूप से या मैन्युअल रूप से समायोज्य
27. गेन: 110 डीबी, समायोज्य कदम 0.5/1/2/6 डीबी
28. वर्किंग मोड: पल्स रिफ्लेक्शन टाइप, डबल क्रिस्टल, बाद वाले के साथ प्रवेश
29. डिटेक्शन: फुल वेव, पॉजिटिव हाफ वेव, नेगेटिव हाफ वेव, आरएफ रेडियो फ्रीक्वेंसी (स्टील में अधिकतम 150 मिमी/5.9 ")
30. सप्रेशन: 0-90% लीनियर
31. डीएसी/टीसीजी: डीएसी में अधिकतम 16 डेटा पॉइंट (संदर्भ रिफ्लेक्टर), 37 डीबी की डायनामिक रेंज, और 6 डीबी/μS का अधिकतम ढलान है; 3 समायोज्य वक्र; टीसीजी मोड (टाइम गेन करेक्शन) में परिवर्तित किया जा सकता है (क्षैतिज रिकॉर्डिंग थ्रेशोल्ड); घरेलू और अंतरराष्ट्रीय परीक्षण मानकों को पूरा करता है
32. डीजीएस: डीजीएस डीजीएस फ़ंक्शन वाले सभी प्रोब के प्रभावी समतुल्य परावर्तन आकार वक्र को रिकॉर्ड करता है; डीएसी या टीसीजी के रूप में सेट किया जा सकता है; मूल्यांकन विधि को वक्र से संबंधित डीबी मान, समतुल्य व्यास, या मूल्यांकन स्तर (जेआईएस) के रूप में प्रदर्शित किया जा सकता है; ध्वनि वेग क्षीणन और संचरण सुधार; संदर्भ रिफ्लेक्टर को फ्लैट बॉटम होल, हॉरिजॉन्टल होल, या बड़े फ्लैट बॉटम के रूप में चुना जा सकता है
33. मॉनिटरिंग गेट: 2 स्वतंत्र मॉनिटरिंग गेट, गेट की चौड़ाई अधिकतम कैलिब्रेशन रेंज से अधिक है; ए-स्कैन के आधार पर मूल्यांकन; गेट अलार्म: बंद, सिंक्रोनस, एसिंक्रोनस; लॉजिक: और/या ध्वनिक अलार्म
34. दूरी माप: यह एक स्वतंत्र गेट (ए गेट या बी गेट) में इको के वेव साइड या पीक और जीरो पॉइंट के बीच की दूरी को माप सकता है; या गेट्स के बीच इको के बीच की दूरी के अंतर को माप सकता है: गेट बी - गेट ए
35. माप रिज़ॉल्यूशन: समय पर अधिकतम ध्वनि पथ/डिग्री 12.6 मिमी है: 0.01 मिमी; या 0.2% फुल स्क्रीन चौड़ाई
36. वर्टिकल रिज़ॉल्यूशन: 0.5% फुल स्क्रीन ऊंचाई या 0.2 डीबी
37. ए-स्कैन डिजिटलीकरण: 1024 × 1024 पिक्सल
38. डिस्प्ले फ्रीजिंग: स्टैटिक ए-स्कैन फ्रीजिंग, डायनामिक ए-स्कैन फ्रीजिंग (पीक, रियल-टाइम डायनामिक सिग्नल), अल्ट्रासाउंड पल्स के 2-3 चक्रों की औसत फ्रीजिंग के साथ
39. इको तुलना: वर्तमान डायनामिक सिग्नल और एक्सेस किए गए ए-स्कैन सिग्नल को एक साथ प्रदर्शित करना
40. भाषा: जर्मन, अंग्रेजी, फ्रेंच, स्पेनिश, चीनी, जापानी
41. इकाई: मिलीमीटर, इंच, सूक्ष्म
42. डेटा स्टोरेज: डेटाबेस उपकरण सेटिंग्स, परीक्षण कार्यों और परीक्षण परिणामों को सहेज और प्रबंधित कर सकता है; जिसमें ए-स्कैन, डीएसी, और टेक्स्ट एनोटेशन शामिल हैं; और स्प्रेडशीट आयात करें; भंडारण क्षमता हार्ड ड्राइव के आकार तक सीमित है।
