उत्पाद विवरण:
|
| उत्पाद का नाम: | चुंबकीय क्रॉप संक्षारण मोटाई माप प्रणाली | डिटेक्शन कंट्रोल केबल: | 25 मी |
|---|---|---|---|
| Thickness Measurement: | Accuracy 0.04mm, Range 2~120 mm (Steel) | उत्तेजना आवृत्ति: | 3.0 ~ 5.0 मेगाहर्ट्ज, मापने की गति: 16 ~ 1 गुना / एस |
| प्रमुखता देना: | चुंबकीय क्रॉप संक्षारण मोटाई माप,चुंबकीय क्रॉलर संक्षारण मोटाई मीटर,चुंबकीय क्रॉलर संक्षारण अल्ट्रासोनिक मीटर |
||
चुंबकीय क्रॉप संक्षारण मोटाई माप प्रणाली

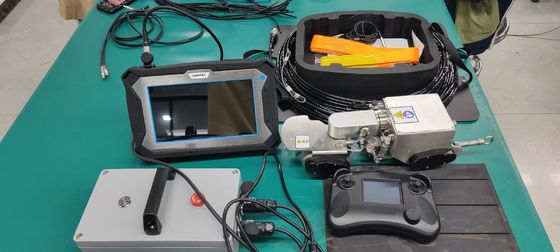

| पद | नाम | इकाई | मात्रा | टिप्पणी | |
| 1 | परीक्षण मेजबान ((पीसी और सॉफ्टवेयर)) | सेट | 1 | 25% | |
| 2 | HUATEC TG-M70 दो पहिया चुंबकीय क्रॉलर (वीडियो और मोटाई माप मॉड्यूल शामिल) | सेट | 1 | ६५% | |
| 3 | परीक्षण नियंत्रण केबल | मीटर | 25 | 10% | |
| 4 | सुरक्षा रस्सी गिरने से रोकथाम | मीटर | 25 | वैकल्पिक | |
| 5 | ऑपरेशन मैनुअल | पीसी | 1 | ||
| 6 | कैलिब्रेशन प्रमाणपत्र | पीसी | 1 | ||
3दो पहिया चुंबकीय क्रॉलर वर्ण

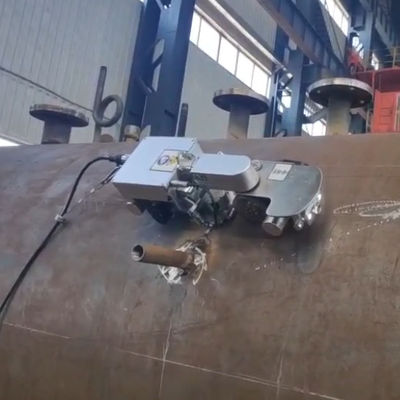

दो पहिया चुंबकीय क्रॉलर एक उन्नत उपकरण है जो विभिन्न प्रकार के विनाशकारी परीक्षण उपकरण ले जा सकता है। वर्तमान में,इसने पेट्रोकेमिकल्स जैसे कई क्षेत्रों में बड़ी संख्या में साइट पर निपटान का अनुभव संचित किया है।, पोत विशेष निरीक्षण, और विद्युत शक्ति. यह पाइप के नीचे, कोहनी या तीन लिंक और अन्य जंग में विद्युत चुम्बकीय अल्ट्रासाउंड ले जा सकते हैं,क्षरण अधिक गंभीर क्षेत्रों का निरीक्षण या बी स्कैनिंग मोटाई माप करने के लिए, उद्योग क्षेत्र कहा जाता पाइप जंग का पता लगाने के विशेषज्ञों
दोपहिया चुंबकीय क्रॉलर में निम्नलिखित विशेषताएं हैंः कॉम्पैक्ट संरचना, उच्च लचीलापन, चुंबकीय चूषण, उच्च नियंत्रण सटीकता, उन्नत पता लगाने की तकनीक, संगत वीडियो पता लगाने,और अद्वितीय जांच उठाने तंत्रपाइप, कंटेनर और प्लेटों के संक्षारण के स्वचालित पता लगाने के लिए
1) कॉम्पैक्ट संरचना और उच्च लचीलापन
कॉम्पैक्ट और उत्तम डिजाइन से यह विभिन्न प्रकार के लौहचुंबकीय पाइपों और पात्रों के लिए आसानी से संक्षारण का पता लगाने की अनुमति देता है।चुंबकीय गोलियाँ 350mm (लंबाई) × 140mm (चौड़ाई) × 130mm (ऊंचाई) हैं और 5 से कम वजन का है.5 किलोग्राम. अद्वितीय दो पहिया संरचना कम से कम 100 मिमी के पाइप पर स्वतंत्र रूप से चलना संभव बनाती है.न्यूनतम मोड़ त्रिज्या 400 मिमी है और 100 मिमी की एक न्यूनतम झुकने त्रिज्या के साथ कोहनी आसानी से पारित किया जा सकता हैइसलिए दो पहिया चुंबकीय क्रॉलिंग आंदोलन और स्कैनिंग का दायरा बहुत बढ़ाया गया है।
2) चुंबकीय सक्शन सुपर
डिजाइन के संदर्भ में, चुंबकीय दुर्लभ पृथ्वी चुंबकों का उपयोग करता है चुंबकीय चढ़ाई के दो दौर में उच्च शक्ति वाले स्थायी चुंबक बनाने के लिए।वाहन के शरीर को पता लगाने वाली सतह से गिरने का खतरा नहीं हैइसलिए, दो पहिया चुंबकीय क्रॉलर सुरक्षित रूप से क्षैतिज, ऊर्ध्वाधर, और उलटा आसन स्कैनिंग कर सकते हैं। दो पहिया चुंबकीय क्रॉलर का अधिकतम ऊर्ध्वाधर भार 5 किलोग्राम है,जिसका अर्थ है कि यह 5 किलोग्राम वजन खींचते समय किसी भी ऊर्ध्वाधर आंदोलन को प्रभावित नहीं करेगा.
3) उच्च नियंत्रण सटीकता
दो पहिया चुंबकीय क्रॉलर गति 0-6m/मिनट है और एक निरंतर गति से आगे जा सकते हैं, सटीक एन्कोडर द्वारा पता लगाने के अंतराल की स्थापना का कार्य प्राप्त कर सकते हैं,उपयोगकर्ता की पता लगाने की जरूरतों को बेहतर ढंग से पूरा कर सकता हैउदाहरण के लिए, ग्राहक को कोहनी के पीछे के एक बिंदु पर हर 50 मिमी में एक अंतर पहचान प्रक्रिया करने की आवश्यकता होती हैः नियंत्रक को प्रोग्राम किया जा सकता है,और दो पहिया चुंबकीय चढ़ाई संचालित किया जा सकता है और हर 50 मिमी का निरीक्षणपता लगाने की दक्षता और सटीकता में सुधार।
1तकनीकी मापदंड
l ★डिटेक्शन कंट्रोल केबल:25 मीटर
l ★वस्तु की सतह पर वक्रता की न्यूनतम त्रिज्या को मापा जाता हैः अनुदैर्ध्य अक्ष≥50mm और परिधि≥125mm
मोटाई माप:सटीकता 0.04 मिमी, रेंज 2~120 मिमी (स्टील)
l ★काम की दूरी / उठानाः ≤4 मिमी
l ★माप गैर लंबवतता (परीक्षण के अधीन वस्तु के सापेक्ष ट्रांसड्यूसर/सोंड के लिए सामान्य): ± 25o
उत्तेजना की आवृत्ति:3.0~5.0 मेगाहर्ट्ज, मापने की गतिः 16~1 बार/सेकंड
ध्वनि गति सीमाः 1000~9999 m/s, समायोजन वृद्धिः 1 m/s
l गेट फंक्शनः स्वचालित गेट, मैनुअल सिंगल गेट, मैनुअल डबल गेट
l ★वीडियो निगरानीः दोनों सामने और पीछे दृष्टि दोहरी कैमरे, गतिशील और स्थैतिक पिक्सेल 3 मिलियन / 2304 × 1296.
l सामान्य तापमान चुंबकीय जांचः कमजोर या कम स्थायी चुंबक, चुंबकीय सक्शन≤15N, गोल Φ30× ऊँचाई 44mm, वजन≤80g
l ★क्रैप डिवाइस शरीर का आकार और वजन (लगभग): L380×W130×H120mm,6kg
l कार्य तापमानः -10~+50°C
2माप विश्लेषण सॉफ्टवेयर

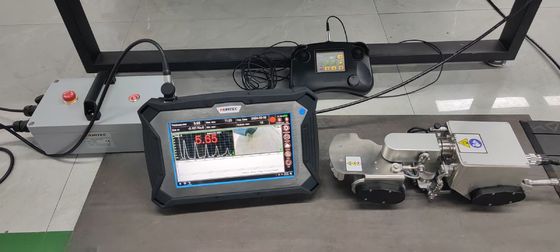

l मोटाई का एक साथ प्रदर्शन, A, B स्कैन परिणाम
l डेटा विश्लेषण और प्रसंस्करण को सुविधाजनक बनाने के लिए सीधे परीक्षण रिकॉर्ड, मोटाई मान सूची जारी की जाती है
l ★Win7/10 (32/64 बिट) ऑपरेटिंग सिस्टम के साथ संगत
