उत्पाद विवरण:
|
| संकेत सटीकता: | 0.001μm ； | माप श्रेणी: | Z- अक्ष (ऊर्ध्वाधर) 200μm ； x- अक्ष (क्षैतिज) 17.5 मिमी （0.71 इंच） ； ； |
|---|---|---|---|
| फ़िल्टर: | आरसी, पीसी-आरसी, गॉस, डीपी ； | नमूना लंबाई (एलआर): | 0.25,0.8,2.5 ； |
| प्रमुखता देना: | डिजिटल डिस्प्ले सतह मोटाई मीटर,हाथ से चलने वाला डिजिटल सतह मोटाई मीटर,हैंडहेल्ड सतह मोटाई मीटर |
||

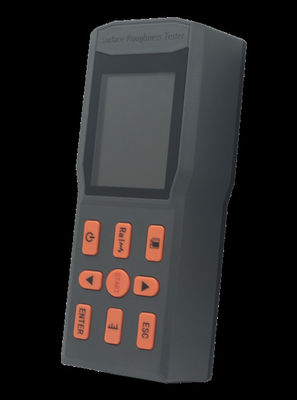

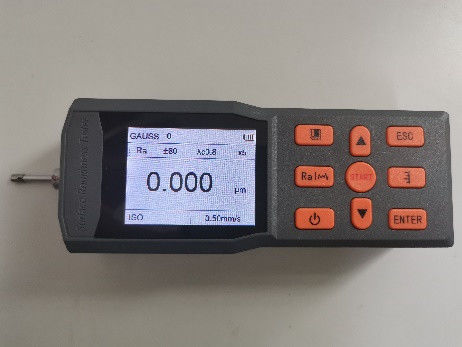

SRT-6450 हैंडहेल्ड डिजिटल डिस्प्ले सतह मोटाई मीटर
1उत्पाद का अवलोकन
यह सतह मोटाई मापने वाला उपकरण एक हैंडहेल्ड उपकरण है जो उत्पादन स्थल के वातावरण और मोबाइल माप आवश्यकताओं के लिए उपयुक्त है। यह विभिन्न मशीनीकृत भागों की सतह मोटाई को माप सकता है,चयनित माप स्थितियों के आधार पर संबंधित मापदंडों की गणना करें और सभी माप मापदंडों और समोच्च ग्राफिक्स को डिस्प्ले पर प्रदर्शित करें।यह उपकरण नवीनतम अंतरराष्ट्रीय मानकों के मुख्य मापदंडों को माप सकता है और पूरी तरह से और सख्ती से अंतरराष्ट्रीय मानकों का पालन करता हैमाप मापदंड राष्ट्रीय मानक GB/T3505 "उत्पाद ज्यामितीय तकनीकी विनिर्देश - शब्दावली,परिभाषाएं और सतह संरचना पैरामीटर सतह संरचना समोच्च विधि" और संयुक्त राज्य अमेरिका के मानकों के साथ संगत हैंयह विभिन्न मशीनीकृत भागों, यांत्रिक प्रसंस्करण विनिर्माण उद्योगों, निरीक्षण,वस्तु निरीक्षण और अन्य विभाग, विशेष रूप से बड़े वर्कपीस और उत्पादन लाइनों के ऑन-साइट निरीक्षण के साथ-साथ निरीक्षण, मेट्रोलॉजी, कमोडिटी निरीक्षण और अन्य विभागों द्वारा बाहरी सत्यापन के लिए उपयुक्त,बिना काम के टुकड़ों को नुकसान पहुंचाए.
मापने योग्य कार्यक्षेत्रः समतल, बाहरी परिपत्र सतह, शंकुयुक्त सतह, आंतरिक छेद, ग्रूव, घुमावदार सतह आदि (विशेष सतहों को उपयुक्त सेंसरों से मापने की आवश्यकता होती है) ।
2.तकनीकी मापदंड
| नाम | सामग्री | ||
| माप सीमा | Z-अक्ष (ऊर्ध्वाधर) | 200μm; | |
| एक्स-अक्ष (क्षैतिज) | 17.5 मिमी ((0.71 इंच); | ||
| संकल्प | Z-अक्ष (ऊर्ध्वाधर) | 0.002μm±20μm; | |
| 0.004μm±40μm; | |||
| 0.008μm±80μm; | |||
| पद | पैरामीटर |
Ra Rz Rq Rt; आरपी आरवी आर3ज़ आर3य आरज़(जेआईएस); R Rsk Rku Rsm Rmr;
|
|
| मानक |
ISO4287 अंतर्राष्ट्रीय मानक ANSI B46.1 अमेरिकी मानक DIN4768 जर्मन मानक JIS B601 जापानी मानक |
||
| ग्राफिक | समर्थन अनुपात वक्र, असमानता, फ़िल्टरिंग तरंग रूप | ||
| फ़िल्टर | आरसी,पीसी-आरसी,गाउस,डी-पी; | ||
| नमूना लेने की लंबाई (lr) | 0.25,0.8,2.5; | ||
| मूल्यांकन की अवधि (ln) | Ln=lr×n n=1 ̇5; | ||
| सेंसर | माप का सिद्धांत | विस्थापन अंतर प्रेरक | |
| स्टाइलस | प्राकृतिक हीरा, 90 शंकु कोण, टिप आधा जिन 5μm; | ||
| बल माप | <4mN; | ||
| मार्गदर्शक सिर | कठोर मिश्र धातु, स्लाइडिंग दिशा त्रिज्या 40 मिमी; | ||
| स्लाइडिंग गति | lr=0.25,Vt=0.135mm/S; | ||
| lr=0.8, Vt=0.5mm/S; | |||
| lr=2.5, Vt=1mm/S; | |||
| वापसी,Vt=1mm/S; | |||
| संकेत की सटीकता | 0.001μm; | ||
| संकेत त्रुटि | ±(5nm+0.1A) A:बहु-लाइन टेम्पलेट पैरामीटर Ra का मानक मान | ||
| संकेत की भिन्नता | 3% से अधिक नहीं; | ||
| अवशिष्ट रूपरेखा | 0.01μm से अधिक नहीं; | ||
| विद्युत आपूर्ति | अंतर्निहित लिथियम बैटरी, DC5V, 2000mA चार्जर से चार्ज की गई; | ||
| बाहरी आयाम | 156mm×61mm×45mm; | ||
| वजन | लगभग 450 ग्राम | ||
| कार्य वातावरण | तापमानः -20°C से 40°C आर्द्रताः < 90% आरएच | ||
| भंडारण और परिवहन वातावरण | तापमानः -40°C से 60°C आर्द्रताः < 90% आरएच | ||
| वैकल्पिक सामान | घुमावदार सतह सेंसर, छोटे छेद सेंसर, गहरे ग्रूव सेंसर, एक्सटेंशन रॉड, एडाप्टर रॉड, 200 मिमी मापने के मंच, 300 मिमी संगमरमर मापने के मंच | ||
3कार्यात्मक विशेषताएं
*इसमें एक एकीकृत यांत्रिक और विद्युत डिजाइन है, यह आकार में कॉम्पैक्ट, वजन में हल्का और उपयोग में आसान है।
*एआरएम+डीएसपी चिप को नियंत्रण और डेटा प्रोसेसिंग के लिए अपनाया गया है, जिसमें उच्च गति और कम बिजली की खपत है।
*मल्टी-पैरामीटर Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku।
* 200μm की एक बड़ी माप सीमा।
*320*240 रंगीन स्क्रीन डिस्प्ले, डिजिटल/ग्राफिक डिस्प्ले; देखने के कोण के बिना हाइलाइट करें;
*डिस्प्ले सूचना से भरपूर, सहज ज्ञान युक्त है और सभी मापदंडों और ग्राफिक्स को दिखा सकता है।
* कई राष्ट्रीय मानकों जैसे GB, ISO, DIN, ANSI और JIS के साथ संगत;
*यह एक अंतर्निहित लिथियम आयन रिचार्जेबल बैटरी और चार्जिंग कंट्रोल सर्किट से लैस है, जिसमें उच्च क्षमता और कोई मेमोरी प्रभाव नहीं है।
* समय पर चार्ज करने के लिए उपयोगकर्ताओं को प्रेरित करने के लिए बैटरी की शेष शक्ति का संकेत देने वाला एक आइकन है।
*यह चार्जिंग प्रक्रिया के निर्देश प्रदर्शित कर सकता है, जिससे ऑपरेटर को किसी भी समय चार्जिंग स्तर का पता चल सकता है।
*निरंतर कार्य समय 8 घंटे से अधिक है;
*सुपर-कैपेसिटी डेटा स्टोरेज, 100 सेट कच्चे डेटा को स्टोर करने में सक्षम;
*मापा गया डेटा रिकॉर्ड करना और संग्रहीत करना;
*विश्वसनीय एंटी-मोटर स्टॉलिंग सर्किट और सॉफ्टवेयर डिजाइन;
*माप जानकारी, मेनू प्रॉम्प्ट जानकारी, और विभिन्न शीघ्र और व्याख्यात्मक जानकारी जैसे कि पावर ऑन/ऑफ प्रदर्शित करें।
*एर्गोनोमिक शैल डिजाइन, मजबूत, कॉम्पैक्ट, पोर्टेबल और अत्यधिक विश्वसनीय;
*इसे वास्तविक समय के डेटा और ऐतिहासिक डेटा ट्रांसमिशन के लिए कंप्यूटर से जोड़ा जा सकता है।
*कैलिब्रेशन नमूना ब्लॉक ऑप्टिकल ग्लास सब्सट्रेट को अपनाते हैं, जो उच्च परिशुद्धता की विशेषता रखते हैं, आसानी से खरोंच नहीं होते हैं और लंबे सेवा जीवन के होते हैं।
*वैकल्पिक सामानों में घुमावदार सतह सेंसर, छोटे छेद सेंसर, गहरे ग्रूव सेंसर, माप मंच, सेंसर शीट, एक्सटेंशन रॉड आदि शामिल हैं।
