उत्पाद विवरण:
|
| संदर्भ संवेदनशीलता ((± 10%): | 0.110 pC/(m/s2) | ऑपरेटिंग फ्रीक्वेंसी रेंज: | 0.2Hz ～ 10kHz |
|---|---|---|---|
| अधिकतम परिचालन साइन कंपन: | 9800 मीटर/एस 2 | चरण-आवृत्ति प्रतिक्रिया ± ° 1 °）: | 0.2Hz ～ 10kHz |
| प्रमुखता देना: | मध्यम आवृत्ति अंशांकन प्रणाली,कंपन कैलिब्रेशन प्रणाली,विन्यास योजना कंपन अंशांकन प्रणाली |
||
मध्यम आवृत्ति कंपन अंशांकन प्रणाली विन्यास योजना
1. सामान्य विवरण
यह योजना मुख्य रूप से कंपन सेंसर की संवेदनशीलता, रैखिकता, आयाम-आवृत्ति और चरण-आवृत्ति विशेषताओं के स्वचालित/मैनुअल अंशांकन का एहसास कराती है, और संबंधित परीक्षण रिपोर्ट बनाती है। प्रणाली संरचना में सरल, संचालित करने और उपयोग करने में आसान है, और JJG233-2008 "पीजोइलेक्ट्रिक त्वरण सेंसर के लिए सत्यापन विनियम", GB/T20485.21-2007/ISO16063-21:2003 "कंपन और शॉक सेंसर भाग 21 तुलना विधि कंपन अंशांकन के लिए अंशांकन विधियाँ", "JJG 134-2003 परीक्षण और अंशांकन आवश्यकताएं जैसे कि मैग्नेटोइलेक्ट्रिक स्पीड सेंसर के लिए सत्यापन विनियम और JJG 676-2000 वर्किंग वाइब्रोमीटर के लिए सत्यापन विनियम का अनुपालन करती है।
2. मुख्य प्रदर्शन
उपलब्ध आवृत्ति रेंज: 5Hz-10kHz;
उपलब्ध कंपन आयाम: 0-± 700m/s2;
वोल्टेज, चार्ज, IEPE आउटपुट त्वरण, गति और अन्य सेंसर और कंपन परीक्षक को सटीक रूप से सत्यापित/अंशांकित कर सकता है। बिंदु-दर-बिंदु तुलना विधि, साइनसोइडल स्वीप आवृत्ति विधि, यादृच्छिक उत्तेजना विधि और शॉक उत्तेजना विधि और अन्य सत्यापन/अंशांकन विधियों का समर्थन करें।
3. बुनियादी संरचना

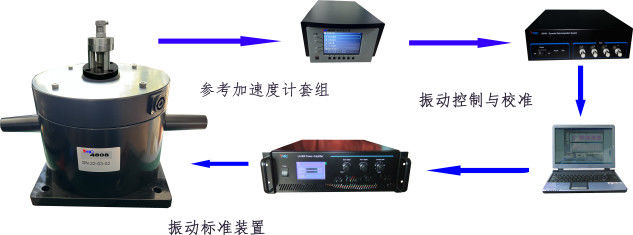

यह योजना मानक त्वरणमापी, कम शोर चार्ज एम्पलीफायर, छोटे कंपन टेबल, रैखिक पावर एम्पलीफायर, गतिशील डेटा कलेक्टर और सेंसर विशेषता परीक्षण और नियंत्रण सॉफ्टवेयर से बनी है। सेंसर संवेदनशीलता, आयाम रैखिकता और आवृत्ति प्रतिक्रिया का स्वचालित परीक्षण और क्लोज-लूप नियंत्रण कंप्यूटर नियंत्रण द्वारा महसूस किया जाता है।
नोट: परीक्षण के तहत त्वरणमापी वास्तविक उत्पाद पर निर्भर करता है, और आंकड़ा केवल चार्ज आउटपुट त्वरणमापी के संदर्भ के लिए है।
4. उपकरण तकनीकी पैरामीटर
4.1. कंपन टेबल
HG-5024M मानक शेकिंग टेबल दुर्लभ पृथ्वी Ndfeb स्थायी चुंबक सामग्री का उपयोग करता है; इसमें छोटे आयतन, हल्के वजन, विस्तृत आवृत्ति रेंज, उचित संरचना और उच्च विश्वसनीयता की विशेषताएं हैं। विशेष रूप से कंपन अंशांकन, कंपन परीक्षण और मानक कंपन स्रोत के कंपन परीक्षण के लिए डिज़ाइन किया गया है, इसका उपयोग कंपन सेंसर अंशांकन, अंशांकन और परीक्षण के रूप में किया जा सकता है, इसका उपयोग पर्यावरण कंपन, थकान परीक्षण, छोटे और मध्यम आकार के भागों के गतिशील प्रतिक्रिया माप के लिए भी किया जा सकता है। , अनुनाद आवृत्ति और यांत्रिक प्रतिबाधा परीक्षण, मोडल परीक्षण।
| अधिकतम साइनसोइडल उत्तेजना बल | ≥120N(200N एयर कूलिंग) |
| ऑपरेटिंग आवृत्ति | 5Hz～10000Hz |
| अधिकतम त्वरण | 1m/s2～700m/s2(पीक वैल्यू) |
| अधिकतम गति | 1.4m/s(पीक वैल्यू) |
| अधिकतम विस्थापन | 12.7mm(पीक-टू-पीक) |
| रिसाव प्रवाह | ＜5mT |
| सिग्नल-टू-शोर अनुपात | ≥50dB |
| आवृत्ति स्थिरता | ≤0.1% |
| आयाम स्थिरता | ≤0.3% |
| विरूपण डिग्री | ≤5% |
| अनुप्रस्थ कंपन | ≤10% |
| आवृत्ति संकेत त्रुटि | ≤0.1% |
| समर्थन कठोरता | 5.6N/mm |
| कॉइल डीसी प्रतिबाधा | 0.8Ω |
| अधिकतम इनपुट करंट | 15Arms(25Arms एयर कूलिंग) |
| चलते भागों की गुणवत्ता | 180 ग्राम |
| वज़न | 35kg |
| टेबल का आकार | Ф62.5mm(माउंटिंग होलФ50.8,5-M8) |
| कुल आयाम | Ф215×200mm |
| तापमान रेंज |
ऑपरेटिंग तापमान: 5℃ ~ 40℃; भंडारण तापमान: -20℃ ~ 70℃। |
| सापेक्षिक आर्द्रता | 75% से अधिक नहीं (तापमान 30℃ से अधिक नहीं है) |
| निर्यात | 4-पिन सॉकेट |
| अनुशंसित पावर एम्पलीफायर | LA-500(20V25A) |
नोट: HG-5024M का उपयोग JJG 298-2015 स्टैंडर्ड शेकिंग टेबल सत्यापन विनियमों के अनुसार मानक निर्माण के लिए एक मानक शेकिंग टेबल के रूप में किया जा सकता है।
आवृत्ति रेंज: 10-10000Hz; अधिकतम आयाम: 300m/s2।
4.2. रैखिक पावर एम्पलीफायर
LA-500 पावर एम्पलीफायर मानक 19-इंच चेसिस, ट्रू कलर LCD डिस्प्ले करंट, वोल्टेज, सिग्नल फ्रीक्वेंसी और सुरक्षा, रैखिक पावर आउटपुट, कम विरूपण, अच्छा सिग्नल-टू-शोर अनुपात को अपनाता है; आउटपुट वोल्टेज, करंट इंडिकेशन और मॉनिटरिंग एंड होल के साथ; एकाधिक सुरक्षा कार्य; सीधे MS-सीरीज़ मोडल शेकर और VT/SVT-सीरीज़ छोटे शेकर को चलाएं
| उत्पाद मॉडल | LA-500 | |
| रेटेड आउटपुट पावर | 500 VA | |
| इनपुट प्रतिबाधा | >10 kΩ | |
| रेटेड आउटपुट वोल्टेज | 25 Vrms | |
| रेटेड आउटपुट करंट | 20Arms | |
| गैर-रैखिक विरूपण | ＜1% | |
| सिग्नल-टू-शोर अनुपात | ≥80dB | |
| लाभ | 10 V/V±2dB | |
| आवृत्ति प्रतिक्रिया हर्ट्ज | प्रत्यक्ष धारा | 0 - 50k±1dB |
| प्रत्यावर्ती धारा | 20 - 50k±1dB | |
| आवृत्ति रेंज हर्ट्ज | पूर्ण शक्ति अनुपात | 20 - 5k |
| घटाई गई शक्ति | 0 - 50k | |
| W╳H ╳D मिमी |
483╳132.5 ╳480 |
|
| किलोग्राम | 22.5 | |
| बिजली की आपूर्ति | 220V50Hz8A | |
| वाइब्रेटर मॉडल के साथ फिट: | SVT-03 | |
4.3. त्वरणमापी देखें
HG-8305 संदर्भ त्वरणमापी केंद्र संपीड़न संरचना, अच्छी तापमान विशेषताओं, उच्च दीर्घकालिक स्थिरता, मजबूत प्रभाव प्रतिरोध को अपनाता है; नीचे और शीर्ष पर दोहरी M5 (10-32 वैकल्पिक) स्थापना बैक-टू-बैक मोड में सेंसर संवेदनशीलता के सटीक अंशांकन, मानक कंपन मूल्य संचरण और स्थिर सत्यापन मानक कार्यों का एहसास कर सकती है।
आवृत्ति प्रतिक्रिया वक्र
तापमान वक्र
| संदर्भ संवेदनशीलता(±10%) | 0.110 pC/(m/s2) | ||
| ऑपरेटिंग आवृत्ति रेंज | 0.2Hz～10kHz | ||
| अधिकतम ऑपरेटिंग साइन कंपन त्वरण | 9800m/s2 | ||
| आयाम आवृत्ति रेंज | ±2% | 0.2Hz～5kHz | |
| ±10% | 5Hz～10kHz | ||
| चरण-आवृत्ति प्रतिक्रिया(±1°) | 0.2Hz～10kHz | ||
| स्थापना प्राकृतिक आवृत्ति | ≥40kHz | ||
| अनुप्रस्थ संवेदनशीलता | ≤2% | ||
| ऑपरेटिंग तापमान रेंज | –74~+200℃ | ||
| इन्सुलेशन प्रतिरोध | ≥1011Ω | ||
| वार्षिक स्थिरता | ≤0.5% | ||
| त्वरण आयाम रैखिकता | ≤0.5% | ||
| क्षणिक तापमान संवेदनशीलता | 0.5ms-2/℃(0.3Hz) | ||
| चुंबकीय संवेदनशीलता | 1ms-2/T | ||
| आधार का तनाव संवेदनशीलता | 0.01ms-2/με | ||
| संवेदनशील भाग | क्वार्ट्ज | ||
| धारिता | ～70 pF | ||
| वज़न | 38G | ||
| स्थापना मोड | 10-32 | ||
| आउटपुट मोड | 10-32 | ||
| आउटपुट मोड | सकारात्मक ध्रुवता | ||
| माउंटिंग टॉर्क | 0.5Nm～3.5Nm | ||
नोट: HG-8305 और HG-8102B चार्ज एम्पलीफायर का उपयोग कंपन किट के रूप में किया जाता है और JJG 233-2008 पीजोइलेक्ट्रिक त्वरणमापी के लिए सत्यापन विनियमों के अनुसार संदर्भ त्वरणमापी के रूप में उपयोग किया जा सकता है।
4.4. कम शोर चार्ज एम्पलीफायर
HG-8102B: 4-बिट सेंसर संवेदनशीलता सामान्यीकरण के साथ एक मल्टी-मोड कम-शोर चार्ज एम्पलीफायर, चार्ज, वोल्टेज, IEPE और अन्य तीन इनपुट मोड, लाभ, हाई-पास, लो-पास और सामान्यीकृत मल्टी-फाइल विकल्प के साथ; छोटा आकार, उच्च एकीकरण; सामान्यीकृत दशमलव आउटपुट के चार सेट (1.000~10.99pC/UNIT); सटीक माप और अंशांकन के लिए उपयुक्त।
| इनपुट | वोल्टेज /IEPE(4mA/24VDC):±10V ; विद्युत आवेश:±106pC |
| निर्यात | ±10VP/5 mA(अधिकतम) |
| डीसी ऑफसेट | ±10mV |
| शोर | ≤5μVrms(अधिकतम लाभ इनपुट पर फ़ोल्ड किया गया है) |
| लाभ ग्रेडिंग | 0.1；1；10；100；1000mV/pC(जब स्रोत धारिता 1nF है) |
| सटीकता | ±0.5% |
| लो-पास फ़िल्टर: | 0.3,1k,3k,10k,30k,100kHz(कट-ऑफ आवृत्ति - 3dB±1dB, क्षीणन दर -12dB/OCT) |
| हाई-पास फ़िल्टर: | 0.3,1,3,10,30,100Hz(कट-ऑफ आवृत्ति - 3dB±1dB, क्षीणन दर -6dB/OCT) |
| तापमान | ऑपरेटिंग तापमान:0℃- +50℃；भंडारण तापमान:-55℃-+85℃ |
| आर्द्रता | 95%R.H. अधिकतम |
| बिजली की आपूर्ति | प्रत्यावर्ती धारा:220V50Hz |
| आयाम | 45mm (W) ╳122mm (H) ╳200mm(D) |
| वज़न | 1.5KG |
| कनेक्शन मोड | इनपुट मोड:M5；आउटपुट मोड:BNC；पावर स्रोत:3GTJE3(AC) |
| इनपुट लाइन: | 2 मीटर डबल हेड M5 STYV-1 कम शोर केबल |
| आउटपुट लाइन | 2 मीटर डबल हेड BNC 50Ωआउटपुट केबल |
| पावर कॉर्ड | 3GTJA(AC)； 1PCS |
4.5. डायनेमिक डेटा कलेक्टर (नियंत्रक)
HG-9204H डायनेमिक डेटा कलेक्टर एक 4-चैनल इनपुट और 2-चैनल आउटपुट डायनेमिक डेटा कलेक्टर है जिसमें उच्च नमूनाकरण दर है। इसे HG-9800-02 बेसिक माप और नियंत्रण सॉफ़्टवेयर के साथ मिलाकर एक डायनेमिक डेटा अधिग्रहण प्रणाली बनाई जा सकती है, और इसे HG-9800-05 सेंसर विशेषता परीक्षण सॉफ़्टवेयर के साथ मिलाकर एक क्लोज-लूप कंपन नियंत्रण प्रणाली बनाई जा सकती है।
| चैनलों की संख्या दर्ज करें | 4 | |
| सिग्नल मोड | चार्ज, वोल्टेज, IEPE | |
| वोल्टेज सिग्नल इनपुट बैंडविड्थ | DC-100kHz | |
| IEPE सिग्नल इनपुट बैंडविड्थ | 0.3Hz-100kHz | |
| सिग्नल-टू-शोर अनुपात | ≥96 dB | |
| AD अंक | 16 | |
| AD परिशुद्धता | 优于±0.5％ | |
| इनपुट रेंज |
वोल्टेज /IEPE: ±10Vp चार्ज इनपुट रेंज:±1×105pC |
|
| अंतर्निहित लाभ | वोल्टेज /IEPEइनपुट:1 बार, 10 बार, 100 बार चार्ज इनपुट: 0.1, 1, 10, 100 बार | |
| IEPEउत्तेजना बिजली की आपूर्ति | 4mA±1mA /(20-24VDC); | |
| सिंगल चैनल नमूनाकरण दर | प्रति चैनल अधिकतम 1 M समानांतर नमूनाकरण | |
| DA निर्यात | 2 स्वतंत्र आउटपुट | |
| DA संकल्प | 16bit | |
| DA रूपांतरण दर | 500kHz; | |
| सिग्नल आउटपुट आयाम | ±10VP; | |
| सटीकता | ± 0.5% से बेहतर | |
| dimensionw×D×H(mm) | W240mm×H69mm×D277mm | |
| वज़न (g) | 3.5Kg | |
| बिजली की आपूर्ति | 100 – 240V AC ,50/60HZ | |
| सहायक सॉफ्टवेयर | HG-9800 सिग्नल अधिग्रहण और नियंत्रण सॉफ्टवेयर |
4.6. सेंसर विशेषता परीक्षण और नियंत्रण प्रणाली (कंप्यूटर और सॉफ्टवेयर)
HG-9800-05 सेंसर विशेषताएँ परीक्षण और नियंत्रण मॉड्यूल:
हमारे मानक सेंसर, पावर एम्पलीफायर, मानक शेकिंग टेबल, नियंत्रक, आदि के साथ, त्वरण सेंसर की संवेदनशीलता, आयाम रैखिकता, आवृत्ति प्रतिक्रिया का स्वचालित रूप से परीक्षण किया जा सकता है, आवृत्ति रेंज 40kHz तक पहुंच सकती है, और परीक्षण रिपोर्ट स्वचालित रूप से उत्पन्न की जा सकती है।
1, बिंदु आवृत्ति परीक्षण: किसी भी आवृत्ति और कंपन आयाम मान (त्वरण, गति, विस्थापन, आदि सेट कर सकते हैं) सेट कर सकते हैं, स्वचालित रूप से सिंगल पॉइंट, मल्टी-पॉइंट कंपन परीक्षण पूरा करें और एक रिपोर्ट बनाएं;
2, स्वीप आवृत्ति परीक्षण: संदर्भ आवृत्ति बिंदु, आवृत्ति बिंदु की ऊपरी और निचली सीमा निर्धारित करें, और स्वचालित रूप से संवेदनशीलता और आवृत्ति प्रतिक्रिया परीक्षण का एहसास करें;
3, यादृच्छिक परीक्षण (तेज़): यादृच्छिक संकेतों का उपयोग करके, कंपन सेंसर के आवृत्ति प्रतिक्रिया परीक्षण को जल्दी से पूरा करें;
4. आयाम रैखिकता का परीक्षण स्वचालित रूप से पूरा करें और एक रिपोर्ट बनाएं;
1. बुनियादी विन्यास और मूल्य
| नाम | मॉडल संख्या | मात्रा | संदर्भ मूल्य | |
|
|
मानक त्वरणमापी | HG-8305 | 1 | |
|
|
फिक्स्चर को बैक टू बैक टेस्ट करें | 1 | ||
|
|
कम शोर चार्ज एम्पलीफायर | HG-8102B | 1 | |
|
|
मानक शेकिंग टेबल | HG-5024M | 1 | |
|
|
रैखिक पावर एम्पलीफायर | LA-500 | 1 | |
|
|
4-चैनल डायनेमिक डेटा कलेक्टर (नियंत्रक) | HG-9204H | 1 | |
|
|
सेंसर विशेषता परीक्षण और नियंत्रण सॉफ्टवेयर | HG-9800 | 1 | |
|
|
परीक्षण कंप्यूटर और प्रिंटर | 1 | ||
|
|
तकनीकी सहायता और सेवा | 1 | ||
नोट: उपरोक्त कीमतों में अंशांकन लागत शामिल नहीं है।
