उत्पाद विवरण:
|
| वायर रस्सी का व्यास रेंज: | φ1.5-300 मिमी (विनिर्देशों सेंसर की विभिन्न श्रृंखलाओं को कॉन्फ़िगर करने की आवश्यकता है) | सटीकता: | 99.99% |
|---|---|---|---|
| अनुमेय दोहराव त्रुटि: | ± 0.055% | स्वीकार्य त्रुटि: | ± 0.2% |
| विद्युत आपूर्ति: | कंप्यूटर बैटरी से 5V | परिवेश का तापमान: | -10 ℃ ~ 40 ℃ |
| वायुमण्डलीय दबाव: | 86 ~ 106kpa सापेक्ष आर्द्रता: ≤85% | ||
| प्रमुखता देना: | एकीकृत डाव डिटेक्शन मशीन,खदानों की धुलाई का पता लगाने वाली मशीन,तार रस्सी दोष डीडॉ डिटेक्टर |
||
HRD-120 खानों, रोपवे और क्रेन में तार रस्सी दोषों के लिए एकीकृत दोष पहचान मशीन
一. उत्पाद अवलोकन
◆ ऑन-लाइन तार रस्सी का पता लगाना आंतरिक और बाहरी टूटा तार, घिसाव, जंग, विकृति, ढीले तार, स्किप वायर, सामग्री परिवर्तन और अन्य दोष।
◆ परीक्षण परिणाम रिपोर्ट विभिन्न उद्योगों के मानकों को पूरा कर सकती है और इसमें टूटे हुए तारों की संख्या और तार के कुल टूटे हुए क्षेत्र में टूटे हुए तार का अनुपात होता है।
◆ कंप्यूटर USB इंटरफ़ेस (वायर्ड) या "अपने स्वयं के वाई-फाई नेटवर्क" (वायरलेस) का उपयोग प्रत्यक्ष नमूनाकरण प्रसंस्करण विश्लेषण, ऑनलाइन ध्वनि और प्रकाश अलार्म और वास्तविक समय प्रदर्शन परिणामों के साथ।
◆ सेंसर गोलाकार संरचना, परिधीय चारों ओर, अक्षीय चुंबकत्व, तार रस्सी तत्काल संतृप्ति की स्थिति में।
◆ सेंसर मिश्र धातु एल्यूमीनियम खोल को अपनाता है, जिसमें वाटरप्रूफ, डस्टप्रूफ, शॉक-प्रूफ और नमी-प्रूफ कार्य होते हैं।
◆ स्थिर संचालन, विश्वसनीय प्रदर्शन, उच्च पहचान सटीकता, मजबूत एंटी-इंटरफेरेंस प्रदर्शन, सटीक डेटा।
◆ सॉफ़्टवेयर विंडोज 98/2000 / xp/Vista/ विंडोज 7/8/10/11 विभिन्न कंप्यूटर ऑपरेटिंग सिस्टम के लिए ADAPTS
◆ खनन, केबलवे, उठाने के उपकरण, लिफ्ट, बंदरगाह मशीनरी, केबल ब्रिज और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

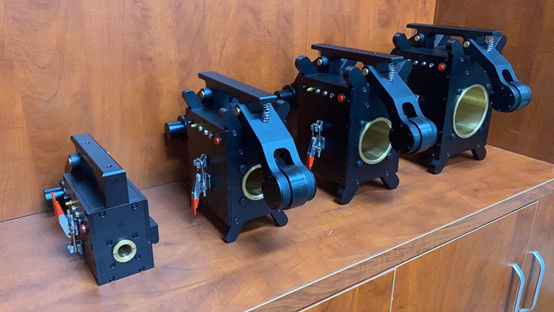

सभी को अनुकूलित करने की आवश्यकता है: तार रस्सी दोष पहचान मशीन (48 मिमी छोटी - 78 मिमी मध्यम - 108 मिमी बड़ी)
| एसएन। | नाम और मॉडल कॉन्फ़िगर करें | मात्रा | चिह्न | |
| सेंसिंग यूनिट | 1 |
• एकीकृत सेंसिंग यूनिट • उच्च गति प्रतिवर्ती उत्तेजक • उच्च चालकता सिग्नल सांद्रक • डिस्प्ले हॉल चुंबकीय संवेदनशीलता समूह • फ्लोटिंग सेंटरिंग वियर गाइड स्लीव • उच्च परिशुद्धता दूरी एन्कोडर • स्वचालित पोजिशनिंग व्हील रोलिंग डिवाइस |
1 सेट | एन्कोडर शामिल |
| 2 |
• वास्तविक समय अलार्म (डिजिटल से एनालॉग रूपांतरण हाई-फाई) • AD एनालॉग-टू-डिजिटल रूपांतरण मॉड्यूल • स्वचालित शोर अस्वीकृति मॉड्यूल • दोष श्रव्य और दृश्य अलार्म मॉड्यूल • डिटेक्शन गुणवत्ता आश्वासन मॉड्यूल • DAQ प्लग एंड प्ले मोड |
1 सेट | वाई-फाई कैप्चर शामिल है | |

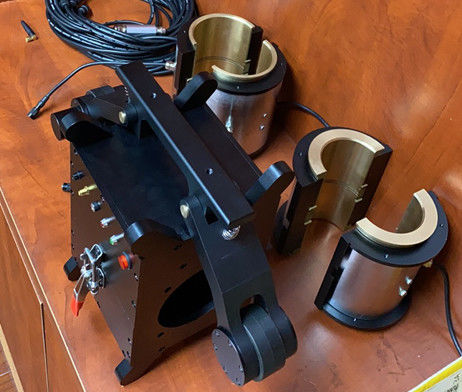

| 3 | बदली जाने योग्य लाइनिंग स्लीव | 5 सेट | कस्टम विनिर्देशों पर अलग से चर्चा की जाती है | |
| प्रसंस्करण इकाई | 4 | USB ट्रांसमिशन केबल | 1 पीसी | कस्टम-निर्मित 20 मीटर लंबा |
| 5 | वाई-फाई एंटीना | 2 पीसी | एक स्पेयर पार्ट्स के लिए है | |
| 6 | V3.0 संस्करण सिग्नल वास्तविक समय प्रसंस्करण सॉफ्टवेयर | 1 सेट | ||
| 7 | डेटा अधिग्रहण कंप्यूटर (टैबलेट प्रकार) | 1 यूनिट | शामिल चार्जर | |
| सहायक इकाई | 8 | कस्टम इंस्ट्रूमेंट केस | 1 पीसी | कस्टम पुल रॉड शिफ्ट व्हील |
| 9 | ऑल-इन-वन चार्जर | 1 पीसी |
लाल बत्ती: चार्जिंग हरा: पूर्ण |
|
| 10 | लचीला कर्षण सुरक्षा केबल | 1 पीसी | सेंसिंग इकाइयों के लिए लचीले कनेक्शन | |
| 11 | ऑपरेशन मैनुअल (संबंधित तकनीकी डेटा) | 1 पीसी | ||
| 12 | प्रमाणपत्र (वारंटी कार्ड) | 1 पीसी | ||
| 13 | पैकिंग सूची | 1 पीसी |
नोट: 1, जिसमें 7 टैबलेट डुअल-यूज़ कंप्यूटर वैकल्पिक है (मांग के अनुसार, लागत अतिरिक्त है);
2, सभी आकारों को मांग पर अनुकूलित किया जा सकता है (और सटीक रूप से बदली जाने योग्य लाइनिंग को अनुकूलित किया जा सकता है); जैसे 48 मिमी + 24 मिमी बदली जाने योग्य बुशिंग
三.तकनीकी कोर और कानूनी योग्यता
1. वर्चुअल इंस्ट्रूमेंट: रस्सी अनिश्चितता। केवल वर्चुअल इंस्ट्रूमेंट तकनीक का अनुप्रयोग, पारंपरिक उपकरणों को सॉफ्टवेयर से बदलना, और कंप्यूटर द्वारा प्रत्यक्ष नमूनाकरण प्रसंस्करण यह सुनिश्चित कर सकता है कि कोई चूक नहीं हुई है और कोई गलत निर्णय नहीं है, जैसे कि एक फिल्म देखना, पूरी प्रक्रिया में तार रस्सी को स्कैन करना, परिणाम सटीक और अच्छी पुनरावृत्ति हैं।
2. तीन निश्चित उपकरण: विभिन्न उद्योगों में तार रस्सी स्क्रैप के लिए राष्ट्रीय मानकों के अनुसार, यह उत्पाद तार रस्सी आंतरिक और बाहरी टूटे हुए तार, जंग, घिसाव, धातु क्रॉस-अनुभागीय क्षेत्र परिवर्तन, ढीले तार, स्किप वायर, विकृति, सामग्री विसंगतियों और अन्य दोषों का विद्युत चुम्बकीय गुणात्मक, मात्रात्मक, स्थिति, ऑनलाइन गैर-विनाशकारी पहचान लागू करता है।
3. कानूनी उपकरण: ASTM1571-2021 अमेरिकी मानक और GB/T21387-2008 राष्ट्रीय मानक के अनुरूप।
四. तकनीकी संकेतक
पूरी श्रृंखला तार रस्सी का व्यास रेंज का पता लगा सकती है: φ1.5-300mm (विशिष्टता सेंसर की विभिन्न श्रृंखलाओं को कॉन्फ़िगर करने की आवश्यकता है)
सेंसर और तार रस्सी की सापेक्ष गति: 0.0-6.0 मीटर/सेकंड सर्वश्रेष्ठ: 0.1-0.5 मीटर/सेकंड
सेंसर गाइड स्लीव और तार रस्सी के बीच सबसे अच्छा अंतर 2-4 मिमी है, और अनुमेय अंतर 0-15 मिमी है
टूटे हुए तार दोष (LF) का पता लगाने की क्षमता
गुणात्मक: सटीकता एकल केंद्रित टूटे हुए तार का गुणात्मक पता लगाना 99.99%
मात्रात्मक: एकल स्थान पर टूटे हुए तारों की संख्या एक या एक समतुल्य जड़ को गलत ठहराने की अनुमति देती है
जब एकल स्थान पर टूटे हुए तारों की संख्या 100 से अधिक बार बिना त्रुटि के पता लगाई जाती है तो सटीकता दर 92% से अधिक होती है
धातु क्रॉस सेक्शन (LMA) में परिवर्तन की मात्रात्मक दर
अनुमेय त्रुटि का पता लगाने की संवेदनशीलता ±0.055%परीक्षण परिशुद्धता संकेत मूल्य की
अनुमेय त्रुटि : ± 0.2%स्थिति (L) का पता लगाने की क्षमता: पता लगाने की लंबाई संकेत मूल्य का प्रतिशत त्रुटि: ±0.2%
बिजली की आपूर्ति
: 86~106Kpa सापेक्षिक आर्द्रता: सेंसर वजन: सामान्य विनिर्देश
< 10kg (वास्तविक स्थिति के अनुसार अनुकूलित)परिवेश का तापमान
: 86~106Kpa सापेक्षिक आर्द्रता: ℃~40℃ वायुमंडलीय दबाव: 86~106Kpa सापेक्षिक आर्द्रता: ≤85%
