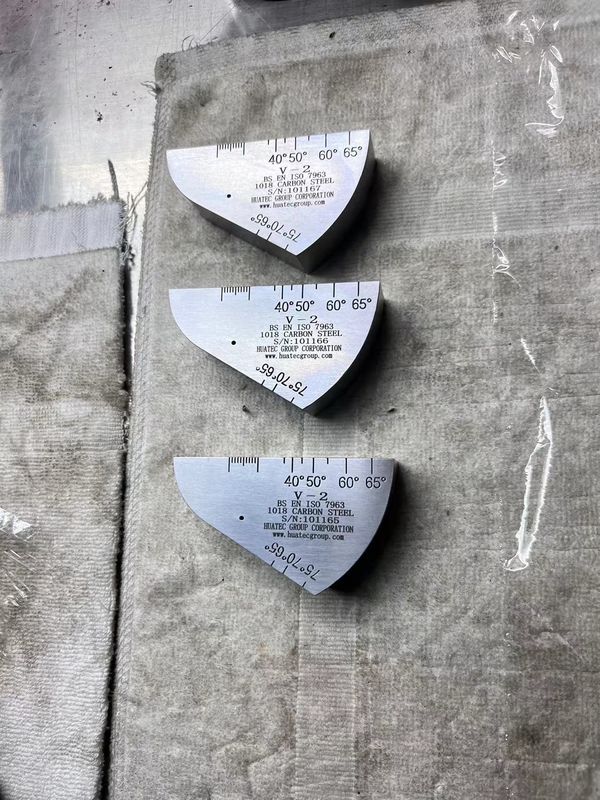

एनडीटी कैलिब्रेशन ब्लॉक IIW V2 सकल वजन 1 किलो

एनडीटी कैलिब्रेशन ब्लॉक IIW V2 ब्लॉक

मानक: ISO7963-2010

IIW2 टेस्ट ब्लॉक (V-2 टेस्ट ब्लॉक) अंतर्राष्ट्रीय वेल्डिंग सोसाइटी द्वारा अनुमोदित मानक टेस्ट ब्लॉक है। IIW टेस्ट ब्लॉक की तुलना में V-2 (DIN54122) टेस्ट ब्लॉक में हल्के वजन और ले जाने में आसानी के फायदे हैं, जो विशेष रूप से फील्ड उपयोग के लिए उपयुक्त है। चित्र 1-2 देखें।

उपयोग के मुख्य बिंदु:

(1) झुके हुए जांच के आपतन बिंदु और संवेदनशीलता मार्जिन को R50mm त्रिज्या वाले चाप परावर्तन सतह का उपयोग करके मापा गया;

(2) 5-पास छेद की परावर्तन सतह का उपयोग करके, झुकाव जांच की अपवर्तन सीमा क्रमशः 45°-65° और 65°-75° है।

(3) दोष डिटेक्टर की क्षैतिज और ऊर्ध्वाधर रैखिकता को 12.5 मिमी की मोटाई के साथ तल की कई पी-वेव परावर्तनों का उपयोग करके मापा जा सकता है;

(4) समय अक्ष और शून्य बिंदु को सही करने के लिए दो चाप सतहों, R25 और R50 का उपयोग किया जाता है।
