उत्पाद विवरण:
|
| प्रवर्धक बैंड: | -3db 1.5MHz ～ 3.0MHz | अवरोधक सीमा: | 20 मिमी से बड़ा नहीं |
|---|---|---|---|
| क्षैतिज रैखिकता त्रुटि: | ≤15% | पीआरएफ: | 400 हर्ट्ज प्रति चैनल |
| प्रदर्शन विधा: | ए-स्कैन \ b-scan \ a+b स्कैन | आवृति सीमा: | 1.5MHz ～ 3.0MHz |
| लाभ: | 0 ～ 80db | ||
| प्रमुखता देना: | रेलवे दोष डिटेक्टर,अल्ट्रासोनिक रेलवे दोष डिटेक्टर,डिजिटल अल्ट्रासोनिक रेलवे दोष डिटेक्टर |
||

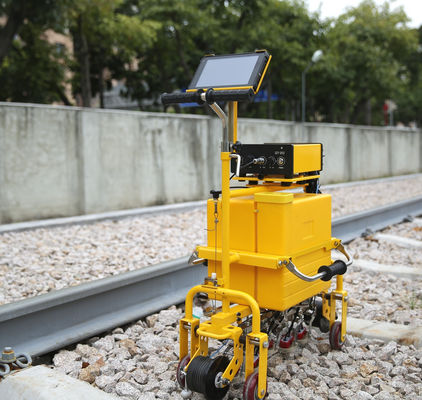

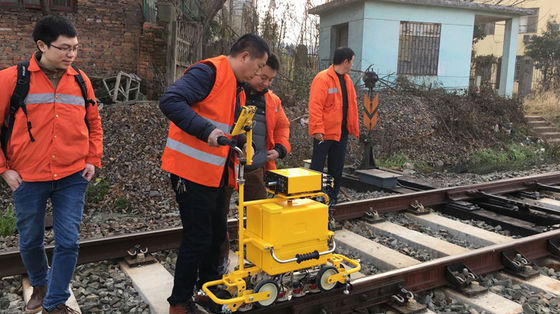

एफडी-जीटी -20 डिजिटल टीएफटी रंग डिस्प्ले अल्ट्रासोनिक रेलवे फ्लॉ डिटेक्टर
HUATEC FD-GT-20 रेल फ्लॉ डिटेक्टर GOWORLD के ऑल-डिजिटल उत्पादों की तीसरी पीढ़ी हैटीएफटी रंग प्रदर्शनऔर रेलवे के लिए उपयोग किए जाने वाले हल्के ट्रॉलीप्रणाली। टीबी/टी 2340-2012 यूटी रेल टेस्टर मानक के अनुसार जारी किया गयारेलवे(चीन), यह उपकरण 43 ~ 75 किग्रा/मीटर प्रकार के रेल के लिए पता लगाने में सक्षम है। यह रेलवे, हाई-स्पीड रेलवे और मेट्रो पर लागू होता है।
तकनीकी निर्देश
| चैनल | 10 चैनल: 9 निरीक्षण चैनल और 1 अंशांकन चैनल। |
| जांच प्रकार | 2 - 2.5 मेगाहर्ट्ज के बीच आवृत्तियों के साथ अलग -अलग कोण दोहरी -तत्व जांच, जिसमें 6 70 ° जांच, 2 37 ° जांच, और 1 0 ° जांच शामिल है। |
| गोदाम | बीएनसी |
| जांच व्यवस्था और पता लगाने का क्षेत्र |
रेल के सभी प्रमुख हिस्सों को नुकसान का व्यापक पता लगाना, सहित: 2 70 ° जांच रेल सिर के बाईं ओर स्कैन करें 2 70 ° जांच रेल सिर के बीच में स्कैन करें 2 70 ° जांच रेल सिर के दाईं ओर स्कैन करें 2 37 ° जांच स्कैन रेल कमर (पेंच दरारें और अन्य तिरछी दरारें) 1 0 ° जांच रेल सिर, रेल कमर, रेल नीचे, स्क्रू होल क्षैतिज दरार को स्कैन करती है |
| आवृति सीमा | 1.5MHz ～ 3.0MHz |
| पाना | 0 ～ 80db |
| अस्वीकार | बंद, बड़ा |
| डानामिक रेंज | न्यूनतम अस्वीकृति के साथ 16db से कम नहीं, अधिकतम अस्वीकृति के साथ 2 ~ 6db |
| पीआरएफ | 400 हर्ट्ज प्रति चैनल |
| प्रदर्शन विधा | ए-स्कैनब-स्काना+बी स्कैन |
| रेंज का पता लगाना | चयनित रेल प्रकार के अनुसार मैन्युअल रूप से या स्वचालित रूप से समायोजित किया जा सकता है |
| अटेनियूटर त्रुटि | 12DB प्रति ऑपरेटिंग त्रुटि ± 1DB से अधिक नहीं है |
| ऊर्ध्वाधर लाइनरिटी त्रुटि | ≤1% |
| क्षैतिज रैखिकता त्रुटि | ≤15% |
| प्रवर्धक बैंड | -3db 1.5MHz ～ 3.0MHz |
| अवरोधक सीमा | 20 मिमी से बड़ा नहीं |
| माप परिणामों पर दमन की स्थिति का प्रभाव | जब साधन का दमन विभिन्न राज्यों में होता है, तो आयाम अंतर 10 dB ± 2 dB होता है, दो गूँज के बीच अंतर का परिवर्तन ecm 2 db से अधिक नहीं होता है। |
| इको ऊंचाई और दोष का पता लगाने (अलार्म) पर वोल्टेज का प्रभाव दोष डिटेक्टर की संवेदनशीलता | रेटेड ऑपरेटिंग वोल्टेज रेंज के भीतर, फॉल डिटेक्टर का गेट स्थिति और अलार्म स्तर कोई महत्वपूर्ण परिवर्तन नहीं होना चाहिए, और इको आयाम ΔND और डिटेक्शन (अलार्म) संवेदनशीलता परिवर्तन ΔSD की भिन्नता 1 डीबी से अधिक नहीं है। |
| अंकीय नमूना त्रुटि | अधिकतम से न्यूनतम सिग्नल आयाम भिन्नता स्क्रीन की ऊंचाई के the 5% से अधिक नहीं होनी चाहिए |
| अंकीय दोष डिटेक्टर प्रतिक्रिया समय | डिजिटल फ्लॉ डिटेक्टर का प्रतिक्रिया समय 5ms से अधिक नहीं होना चाहिए। |
|
दूरी आयाम विशेषता |
अनुप्रस्थ तरंग जांच एक ही एपर्चर और विभिन्न ध्वनि पथों के साथ अनुप्रस्थ छेदों का पता लगाता है; 0 ° जांच विभिन्न ध्वनि पथों के साथ बड़े फ्लैट तल का पता लगाती है, और परावर्तित तरंग ऊंचाई के अंतर को निम्न आवश्यकताओं को पूरा करना चाहिए: 0 ° जांच: 20 मिमी की गहराई से लेकर सीमा आयाम विशेषता वक्र की उच्चतम सीमा तक की सीमा में −W ≤ 12DB; ΔW rhe 8db दूरी आयाम के उच्चतम बिंदु से सीमा में 150 मिमी की गहराई तक की सीमा में: 37 ° जांच: 20 मिमी की गहराई से लेकर सीमा आयाम विशेषता वक्र की उच्चतम सीमा तक की सीमा में ΔW≤12DB; ΔW−8DB 150 मिमी की गहराई तक दूरी आयाम विशेषता वक्र के उच्चतम बिंदु से सीमा में; 70 ° जांच: ΔW ≤ 12 DB 10 मिमी से 70 मिमी तक की सीमा में पता लगाने की गहराई के अनुरूप है। |
| सीनियर |
O ° जांच: परीक्षण ब्लॉक पर नीचे की सतह का पता लगाएं, जब लहर की ऊंचाई 80%तक पहुंच जाती है, तो स्थिर संवेदनशीलता मार्जिन 24 dB से अधिक या बराबर होता है; सिग्नल-टू-शोर अनुपात 16 डीबी से कम नहीं है। 37 ° जांच: परीक्षण ब्लॉक पर 37 ° झुकाव पर स्क्रू होल और 3 मिमी ऊपरी दरार का पता लगाएं, दो तरंगों को बराबर बनाएं, जब लहर की ऊंचाई 80%तक पहुंच जाती है, तो स्थिर संवेदनशीलता मार्जिन 22db से अधिक या बराबर है; सिग्नल-टू-शोर अनुपात 8DB से कम नहीं है। 70 ° जांच: परीक्षण ब्लॉक पर, द्वितीयक तरंग का उपयोग φ4 मिमी फ्लैट नीचे छेद का पता लगाने के लिए किया जाता है। जब लहर की ऊंचाई 80%तक पहुंच जाती है, तो स्थैतिक संवेदनशीलता मार्जिन 20DB से अधिक या बराबर होता है; सिग्नल-टू-शोर अनुपात 10DB से कम नहीं है। |
| संवेदनशीलता अधिशेष |
0 ° जांच: परीक्षण ब्लॉक की 110 मिमी निचली सतह का पता लगाएं, जब लहर 80%के रूप में अधिक हो, संवेदनशीलता मार्जिन 36DB से कम नहीं है 37 ° जांच और 70 ° जांच: परीक्षण ब्लॉक पर छेद के माध्यम से φ3 × 65 अनुप्रस्थ का पता लगाएं, संवेदनशीलता मार्जिन 40DB से कम नहीं है जब लहर 80% के रूप में अधिक है |
| गतिशील दोष का पता लगाने की क्षमता (दोष का पता लगाने की क्षमता) | 0 °, 37 °, 70 ° रेल-विशिष्ट जांच के साथ, 15 ° नीचे की दरार को छोड़कर रेल तुलना परीक्षण ब्लॉक पर सभी मैनुअल दोष पाए जा सकते हैं और इसी अलार्म संकेत जारी किए जा सकते हैं। |
| अलार्म गेट समायोजन विधा | अलार्म गेट की शुरुआती स्थिति, चौड़ाई और स्तर को मैन्युअल रूप से समायोजित किया जा सकता है |
| अलार्म विधा |
रियल-टाइम अलार्म (इनकमिंग वेव अलार्म और हार वेव अलार्म) स्क्रू होल डबल वेव अलार्म दो अलार्म में से एक को देरी |
| अलार्म संकेत | ध्वनि और प्रकाश अलार्म मोड, अलार्म वॉल्यूम और आवृत्ति को समायोजित किया जा सकता है। |
| तरंग माप | स्वचालित रूप से गेट में उच्चतम तरंग ध्वनि पथ, क्षैतिज और ऊर्ध्वाधर दूरी को मापें और प्रदर्शित करें। |
| वक्रता प्राप्त करना | उपयोगकर्ता वास्तविक आवश्यकताओं के अनुसार लाभ वक्र (8 अंक) को समायोजित कर सकता है। |
| दोष का पता लगाना | पूर्ण डेटा रिकॉर्ड (50 किमी तक), डेटा को निर्यात किया जा सकता है और वापस खेला जा सकता है |
| प्रचालन इनपुट पद्धति | स्पर्श स्क्रीन इनपुट |
| प्रदर्शन | Resulotion1280 × 800 |
| टच स्क्रीन |
कैपेसिटिव, उच्च शक्ति, खरोंच-प्रतिरोधी, समर्थन लिखावट |
| बंदरगाहों |
यूएसबी 2.0 लैन 100Mbps वाईफाई 802.11 ए/बी/जी/एन ब्लूटूथ बीटी 4.0 |
| शक्ति | डीसी 12 वी (लिथियम बैटरी पैक) |
| काम का समय | ≥8h |
| जल टंकी क्षमता | ≥20L |
| B टाइप इमेज डिस्प्ले सटीकता | दोनों ऑर्डिनेट और एब्सिसा 2 मिमी हैं |
| कोड पहिया सटीकता | 2 मिमी |
| दोष का पता लगाने की गति | अधिकतम 5.0 किमी/घंटा |
| कार्य -तापमान | -15 ℃～ 45 ℃ |
| आयाम | काम करने की स्थिति में वाहन के समग्र आयाम लगभग 780 मिमी × 290 मिमी × 1006 मिमी हैं। |
| वज़न | फ्रेम लगभग 24 किग्रा है; अल्ट्रासोनिक उपकरण लगभग 2.4 किग्रा है; इंस्ट्रूमेंट बैटरी 830g है; ऑपरेशन टर्मिनल (तीन-प्रूफ टैबलेट कंप्यूटर) 730g है; जांच के 5 समूहों से लैस ट्रॉली लगभग 1.4 किग्रा है। |
1। एफडी-जीटी -20 डिजिटल रेल अल्ट्रासोनिक फ्लॉ डिटेक्टर का परिचय
FD-GT-20 रेल फ्लॉ डिटेक्टर, Huatec समूह ऑल-डिजिटल उत्पादों की तीसरी पीढ़ी है, जिसमें रेलवे सिस्टम के लिए उपयोग किए जाने वाले TFT रंग डिस्प्ले और हल्के ट्रॉली के साथ ऑल-डिजिटल उत्पाद हैं। रेलवे मंत्रालय (चीन) द्वारा जारी टीबी/टी 2340-2012 यूटी रेल परीक्षक मानक के अनुसार, यह उपकरण 43 ~ 75 किग्रा/मीटर के प्रकार के रेल के लिए पता लगाने की नौकरी में सक्षम है। यह कुशलता से सिर, वेब और पर विभिन्न दोषों को स्पॉट करता हैनिकला हुआएक रेल, रेलवे, हाई-स्पीड रेलवे और सबवे पर लागू।
इंस्ट्रूमेंट अल्ट्रासोनिक होस्ट + ऑपरेशन टर्मिनल मोड को अपनाता है और वायरलेस वाईफाई के माध्यम से कनेक्ट करता है। ग्राहक के संचालन के अनुभव में सुधार करते समय, इंस्ट्रूमेंट के इंटरनेट प्लस फ़ंक्शन को मानव-मशीन डिटेक्शन सेपरेशन, डेटा ऑनलाइन, ऑफ़लाइन रीयल-टाइम स्टोरेज, जीपीएस पोजिशनिंग, डेटा क्लाउड स्टोरेज, आदि जैसे कार्यों की विविधता का एहसास करने के लिए विस्तारित किया जा सकता है और आप ग्राहक की अपनी आवश्यकताओं के अनुसार अपने स्वयं के अल्ट्रासोनिक ऑपरेशन टर्मिनल को अनुकूलित कर सकते हैं।
2। सुविधाएँ
(1) ट्रॉली फ्रेम कॉम्पैक्ट, टिकाऊ और बनाए रखने में आसान है;
(2) लार्ज-कैपेसिटी इंटीग्रेटेड टूलबॉक्स वॉटर टैंक;
(3) इंटीग्रल लिफ्टिंग जांच धारक, जांच को हटाना और प्रतिस्थापित करना आसान है;
(4) छोटे आकार और पोर्टेबल, औद्योगिक तीन-प्रूफ टच पैनल के साथ;
(5) उत्कृष्ट प्रदर्शन संकेतक, प्रासंगिक मानकों के अनुरूप;
(6) जीपीएस पोजिशनिंग, डेटा क्लाउड स्टोरेज, ऑटोमैटिक स्पीच रिकग्निशन और अन्य फ़ंक्शंस का समर्थन करें;
(7) एक कार्यात्मक अनुप्रयोग जो दोष का पता लगाने की जरूरतों को पूरा करता है।
3। ट्रॉली उपस्थिति संरचना
4। साधन उपस्थिति संरचना
साधन छोटा और पोर्टेबल है, समग्र आयाम: 94x222x225 मिमी, शुद्ध वजन लगभग 1.8 किग्रा है
5।बड़ी क्षमता एकीकृत टूलबॉक्स पानी टैंक
पानी से भरा प्लास्टिक पानी की टंकी 20L है।
6. अनिच्छुक जांच धारक
सभी जांच कार के निचले हिस्से में बंद हो जाती हैं, जिन्हें एक ही तरीके से उठाया या हटाया जा सकता है, और जांच को हटाया जा सकता है और अधिक आसानी से प्रतिस्थापित किया जा सकता है।
7। औद्योगिक तीन प्रूफ टैबलेट
औद्योगिक तीन-प्रूफ टच स्क्रीन टैबलेट, डस्टप्रूफ, वाटरप्रूफ और शॉकप्रूफ।
8। इंस्ट्रूमेंट-विशिष्ट दोष डिटेक्शन एप्लिकेशन सॉफ्टवेयर
टच पैनल की परिचालन विशेषताओं के लिए, विशेष रूप से डिज़ाइन किए गए एप्लिकेशन सॉफ़्टवेयर फ़ंक्शन चयन और पैरामीटर समायोजन को आसान बनाता है।
9.computer FLAW डिटेक्शन डेटा प्लेबैक सॉफ्टवेयर
डेटा प्लेबैक गति समायोज्य है, बुद्धिमान प्लेबैक, इवेंट स्क्रीनिंग, सांख्यिकी, डेटा खोज, प्रिंटिंग, निर्यात और अन्य कार्यों का समर्थन करना।
परिशिष्ट 1। सुविधाएँ और सुविधाएँ
