उद्योग हैंडहेल्ड ध्वनिक छवि कैमरा अल्ट्रासोनिक ध्वनि डिटेक्टर HFD-V100

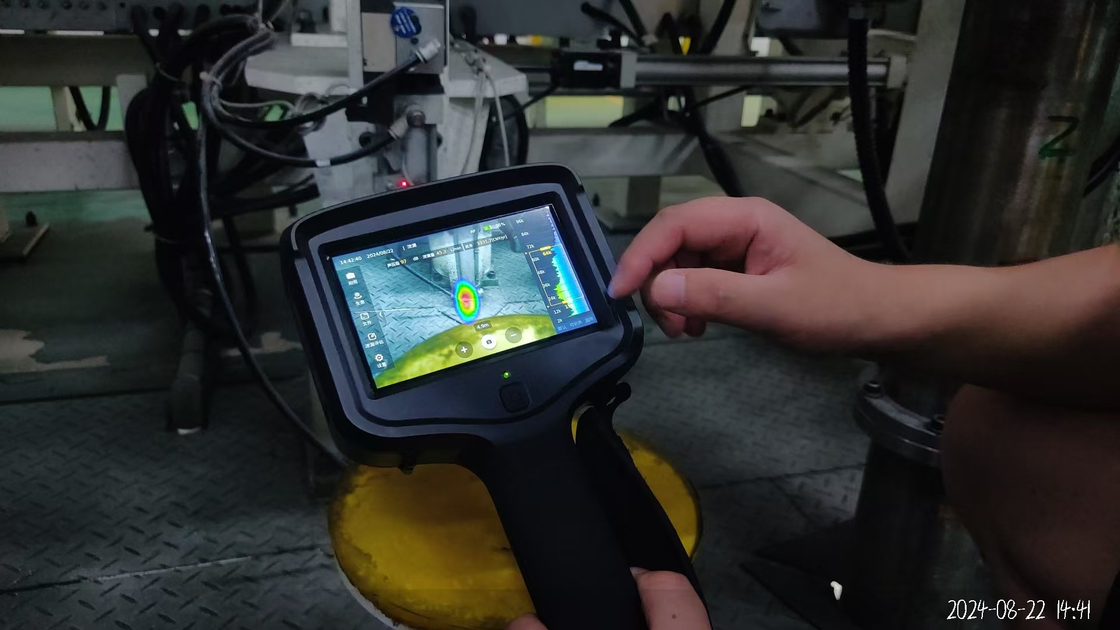

HFD-V100 हैंडहेल्ड ध्वनिक इमेज कैमरा अल्ट्रासोनिक साउंड डिटेक्टर

हम अपने दैनिक जीवन में पाते हैं कि मनुष्य अपनी आँखों का उपयोग किसी भी अन्य अंग की तुलना में अधिक तेज़ी से और सहज रूप से जानकारी एकत्र करने के लिए करते हैं। यही कारण है कि कई उद्योगों में, जटिल प्रक्रियाओं की "दृश्य" निगरानी की आवश्यकता होती है।

साथ ही, कई तकनीकों का आविष्कार किया गया जिन्होंने मानव दृष्टि के उन क्षेत्रों का विस्तार किया जो आम तौर पर आंख के लिए अदृश्य थे। परमाणु चुंबकीय अनुनाद इमेजिंग (एमआरआई), एक्स-रे मशीनें और इन्फ्रारेड थर्मल इमेजिंग कैमरे कुछ ऐसी तकनीकों के उदाहरण हैं जो मनुष्यों को अदृश्य पदार्थ को "देखने" की अनुमति देते हैं। हालाँकि, वर्तमान में शोर को मापने के कुछ बुनियादी तरीके हैं, जैसे शोर मीटर। अगर शोर को भी देखा जा सकता है तो हमें क्या फायदा होगा? हमारे आसपास की हर चीज एक ध्वनिक इमेजिंग सिस्टम के माध्यम से कैसी "दिखाई" देगी?

HFD-V100 को दुनिया भर में प्रसिद्ध ध्वनिक ब्रांड KM के अनुप्रयोगों को देखने के लिए विकसित किया गया है, जैसे संपीड़ित गैस रिसाव, विद्युत मशीन में आंशिक निर्वहन का पता लगाना, अंतरिक्ष जकड़न परीक्षण, आदि, ध्वनिक विज़ुअलाइज़ेशन तकनीक का उपयोग करके। लगभग सौ उच्च-सटीक डिजिटल माइक्रोफोन का उपयोग माप संवेदनशीलता में सुधार करता है, और 96kHz तक के अल्ट्रासोनिक आवृत्ति बैंड में सिग्नल को माप सकता है। इसके अतिरिक्त, उच्च-आवृत्ति शोर का पता लगाने में उत्कृष्ट प्रदर्शन प्राप्त किया जा सकता है, जिसमें BSR (बज़, स्क्वीक, रैटल) शोर शामिल है। HFD-V100 ध्वनिक इमेजिंग सिस्टम एक नए प्रकार का शोर स्रोत पहचान, स्थिति और परीक्षण विश्लेषण प्रणाली है। यह रंगीन समोच्च मानचित्र के रूप में स्क्रीन पर एकत्र की गई ध्वनि को देखने के लिए एक उच्च-संवेदनशीलता वाले डिजिटल माइक्रोफोन का उपयोग करता है। प्रभावी ढंग से ध्वनि क्षेत्र वितरण, ध्वनि छवि और दृश्य प्रकाश वीडियो छवि को पूरी तरह से सुपरइम्पोज करता है, जिससे किसी वस्तु के तापमान पर थर्मल कैमरे के समान एक पता लगाने का प्रभाव बनता है। यह स्थिर-अवस्था, क्षणिक और चलती ध्वनि स्रोतों की त्वरित पहचान और पता लगा सकता है, लोगों को ध्वनि तरंगों, ध्वनि क्षेत्रों और ध्वनि स्रोतों को सहज रूप से समझने में मदद करता है, मशीनरी और उपकरणों द्वारा उत्पन्न शोर के स्थानों और कारणों को समझता है, और फिर शोर को प्रबंधित और नियंत्रित करने के तरीके खोजता है।

तकनीकी विशिष्टताएँ

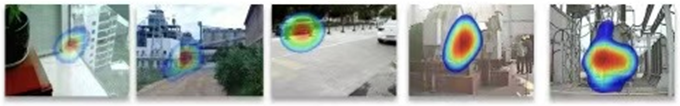

अन्य अधिक अनुप्रयोग क्षेत्र:

पर्यावरण शोर निगरानी, ​​मशीन शोर नियंत्रण, इनडोर या खुले वातावरण में ध्वनिक माप, आदि, सभी ध्वनिक इमेजिंग सिस्टम का उपयोग ध्वनि स्रोतों के वितरण को मापने के लिए कर सकते हैं, जो इमेजिंग माप के अपने अनूठे विज़ुअलाइज़ेशन का लाभ उठाते हैं।

बिजली संयंत्रों, कार्यशालाओं, परमाणु ऊर्जा संयंत्रों आदि में पर्यावरण शोर की निगरानी और वितरण, शोर उत्पन्न करने के स्थान और तीव्रता को चिह्नित करना, और शोर को खत्म करने के तरीके खोजने में मदद करना।

राजमार्ग शोर विश्लेषण: कारों, ट्रेनों और हाई-स्पीड रेलवे के ड्राइविंग शोर को मापना और शोर के वितरण का विश्लेषण करना, जो ध्वनि बाधाओं के डिजाइन और शोर में कमी के उपायों को अपनाने के लिए फायदेमंद है। मशीन की निगरानी: मशीन की विभिन्न अवस्थाओं के फीचर डेटाबेस प्राप्त करने के बाद

एक डेटाबेस बनाकर, मशीन की स्थिति की वास्तविक समय में निगरानी की जा सकती है।

शोर मूल्यांकन: बिजली स्टेशनों, ट्रांसफार्मर, लोको-मोटिव आदि की शोर गुणवत्ता का मूल्यांकन करने के लिए उपयोग किया जाता है, निश्चित बिंदुओं पर उपकरण शोर की मात्रा, आवृत्ति रेंज आदि की रिपोर्ट करने और मात्रात्मक रूप से।

इसका उपयोग हॉल में ध्वनि वितरण का पता लगाने और विश्लेषण करने के लिए किया जाता है, और रिपोर्ट करता है कि हॉल में ध्वनि समान है या नहीं और क्या वितरण चार्ट के रूप में ध्वनिक अंधेरे क्षेत्र हैं; एक विशिष्ट व्यक्ति की बोलने वाली आवाज का फिक्स्ड-पॉइंट दिशात्मक पिकअप आसपास की ध्वनियों के हस्तक्षेप को समाप्त कर सकता है और प्रस्तुतकर्ता की स्पष्ट भाषण प्राप्त कर सकता है। प्रस्तुतकर्ता को अब माइक्रोफोन ले जाने की आवश्यकता नहीं है। इसका उपयोग एक छोटे पैमाने के वातावरण में शोर को मापने और मूल्यांकन करने के लिए किया जाता है। यह एक वितरण मानचित्र के रूप में रहने वाले क्षेत्र में शोर की तीव्रता की रिपोर्ट करता है, विशेष रूप से सड़क के किनारे, और विशेष रूप से प्रत्येक शोर स्रोत (प्रसंस्करण संयंत्र, प्रायोगिक क्षेत्र, आदि) की तीव्रता को मापता है। रहने वाले क्षेत्र के पास।
