उत्पाद विवरण:
|
| माप सीमा: | 0.75~400 मिमी (स्टील) | ध्वनि वेग सीमा: | 1 ~ 19999 m/s |
|---|---|---|---|
| संकल्प: | 0.001 मिमी / 0.0001 इंच | सटीकता: | 0.03मिमी या 0.3%*एच |
| मापने की अवधि: | प्रति सेकंड 4 बार | ||
| प्रमुखता देना: | अल्ट्रासोनिक मोटाई गेज एनडीटी उपकरण,उच्च परिशुद्धता अल्ट्रासोनिक मोटाई गेज,बेस मटेरियल अल्ट्रासोनिक मोटाई गेज |
||

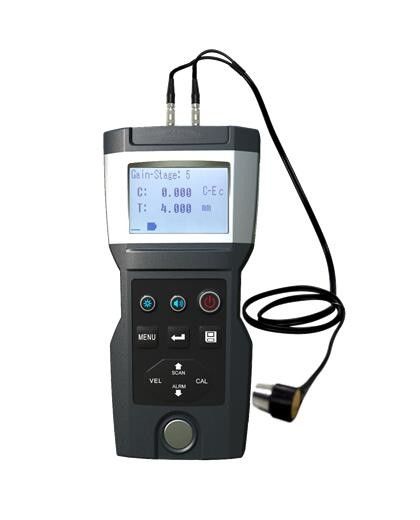

TG-3250H उच्च परिशुद्धता कोटिंग और बेस मटेरियल अल्ट्रासोनिक मोटाई गेज
TG-3250H एक उच्च परिशुद्धता डिजिटल अल्ट्रासोनिक मोटाई गेज है। सोनार के समान ऑपरेटिंग सिद्धांतों पर आधारित, यह 0.001 मिलीमीटर या 0.0001 इंच जितनी सटीकता के साथ विभिन्न सामग्रियों की मोटाई को मापने में सक्षम है। यह अल्ट्रासोनिक के लिए अच्छे कंडक्टर, जैसे धातु (स्टील, कच्चा लोहा, एल्यूमीनियम, तांबा), प्लास्टिक, सिरेमिक, कांच, ग्लास फाइबर आदि की मोटाई को मापने के लिए अनुकूलित है।
तकनीकी पैरामीटर
| माप सीमा | 0.75~400 मिमी (स्टील) | ध्वनि वेग सीमा | 1 ~ 19999 मीटर/सेकंड |
| संकल्प | 0.001 मिमी / 0.0001 इंच | सटीकता | 0.03 मिमी या 0.3%*H |
| मापने की अवधि | प्रति सेकंड 4 बार | प्रोब आवृत्ति | 2MHz, 3MHz, 5MHz, 7.5MHz |
| अंशांकन मोड | प्रोब अंशांकन और दो बिंदु अंशांकन | अंशांकन ब्लॉक | 4.000 मिमी (स्टील) |
| माप मोड | P-E, I-E, E-E | लाभ समायोज्य | 16 चरण |
| मापने का तरीका | एकल बिंदु, स्कैन, न्यूनतम/अधिकतम कैप्चर, अंतर, अलार्म | डेटा भंडारण | 1000 माप, जिसमें मोटाई, ध्वनि वेग, समय, आदि शामिल हैं। |
| प्रदर्शन | अंग्रेजी / चीनी चयन योग्य, बैकलाइट के साथ FSTN LCD डिस्प्ले |
प्रदर्शन सामग्री | मोटाई, ध्वनि वेग, स्थिरता, बैटरी, मापने का तरीका, आदि। |
| संचार | ब्लूटूथ और मिनी-यूएसबी इंटरफ़ेस, वर्चुअल सीरियल पोर्ट प्रोटोकॉल | प्रिंट | वैकल्पिक पोर्टेबल ब्लूटूथ थर्मल प्रिंटर |
| बिजली की आपूर्ति | 3.7V ली-आयन चार्ज करने योग्य बैटरी | बिजली बंद | समय समाप्त होने पर बिजली बंद, कम बैटरी बिजली बंद |
| उपयोग तापमान | -10 ~ 50 °C | भंडारण तापमान | -30 ~ 60 °C |
| आकार | 157 मिमी*78 मिमी*37 मिमी | वजन | लगभग 260 ग्राम |

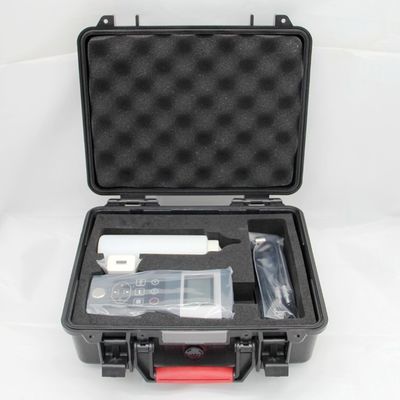

| शेल सामग्री | ABS और PC मिश्र धातु | बॉक्स सामग्री | ABS (IK08 / IP67) |
विशेषताएँ:
मुख्य कार्य:
प्रोब पैरामीटर
प्रोब तकनीकी संकेतक (माप सीमा उस सामग्री के गुणों से संबंधित है जिसे
मापा गया, युग्मन स्थिति और अन्य प्रभावित करने वाले कारक, और 45# स्टील की माप सीमा है
तालिका में दिखाया गया है)
| लेबल | S15-P06 | S2M-P14 | G5M-P10 | G5M-P08 | G7M-P06 | G2M-P12 | H3M-P12 |
| प्रकार | एकल | एकल | दोहरा | दोहरा | दोहरा | दोहरा | दोहरा |
| माप सीमा | 0.15~28 मिमी | 30~2000 मिमी | 0.8~300 मिमी | 0.8~225 मिमी | 0.8~50 मिमी | 3.0~700 मिमी | 2.0~200 मिमी |
| माप एच<10 | 0.01 मिमी | 0.03 मिमी | 0.03 मिमी | 0.03 मिमी | 0.05 मिमी | 0.05 मिमी | |
| त्रुटि एच≥10 | 0.3%H | 0.5%H | 0.3%H | 0.3%H | 0.3%H | 0.5%H | 0.5%H |
| प्रोब बाहरी व्यास | 8 मिमी | 19 मिमी | 13 मिमी | 11 मिमी | 9 मिमी | 17 मिमी | 15 मिमी |
| प्रोब आवृत्ति | 15MHz | 2MHz | 5MHz | 5MHz | 7.5MHz | 2MHz | 3MHz |
| संपर्क तापमान | -10~60°C | -10~310°C | -10~60°C | -10~60°C | -10~60°C | -10~60°C | -10°~310°C |
| उपयोग सीमा | उच्च परिशुद्धता माप या अल्ट्रा-पतले वर्क पीस का माप | कोई देरी नहीं, अल्ट्रा-मोटी वर्क पीस को मापना | पारंपरिक वर्क पीस का माप | घुमावदार सतह और पारंपरिक माप दोनों के लिए माइक्रो-व्यास जांच | घुमावदार सतह और छोटे वर्क पीस को मापने के लिए माइक्रो-व्यास जांच | कास्टिंग और मोटे वर्क पीस को मापने के लिए मोटे व्यास की जांच | उच्च तापमान वर्क पीस को मापने के लिए उच्च तापमान जांच |
संस्करण तुलना
| संस्करण | माप मोड | थ्रू-पेंट माप | कोटिंग्स मापें |
| मूलभूत | P-E | x | x |
| मानक | P-E, I-E, E-E | √ | x |
| उन्नत | P-E, I-E, E-E, E-C, C-E | √ | √ |
