उत्पाद विवरण:
|
| चुंबकीय इलेक्ट्रोड दूरी: | 45 ~ 225 मिमी | पावर कॉर्ड की लंबाई (स्प्रिंग वायर): | 3मी |
|---|---|---|---|
| तापमान बढ़ना: | सतह के तापमान ° 40 ° C को संभालें | भारोत्तोलन शक्ति: | ≥4.5 किग्रा |
| विद्युत आपूर्ति: | एसी：220V/50Hz | ||
| प्रमुखता देना: | एसी चुंबकीय जुआ दोष डिटेक्टर,पोर्टेबल चुंबकीय जुआ दोष डिटेक्टर |
||

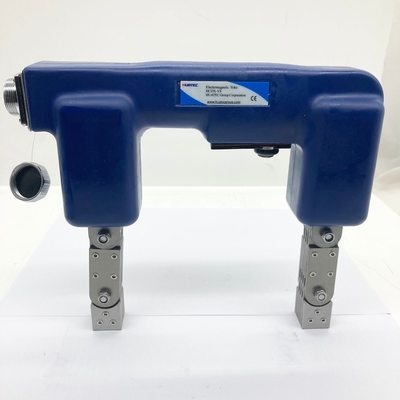

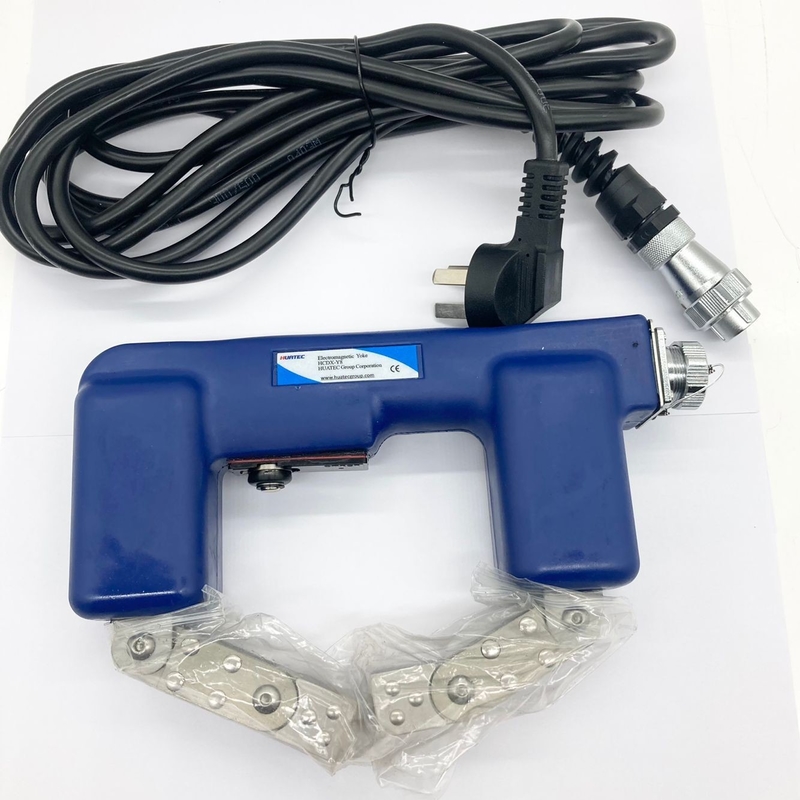

एचसीडीएक्स-वाई8 एसी पोर्टेबल योक चुंबकीय योक दोष डिटेक्टर
एचसीडीएक्स-वाई8 हमारे नवीनतम विकसित एसी जूआ है। यह चुंबकीय कण दोष का पता लगाने और कार्य टुकड़े के स्थानीय चुंबकीकरण के लिए प्रयोग किया जाता है। मशीन कॉम्पैक्ट और टिकाऊ है, यह एक बहुत ही अच्छा उपकरण है।और सबसे कम वजन और सबसे बड़ी अवधि में से एक हैएसी जुआउठाने का बल और अन्य संकेतक GB/T 15822.3-2005/ISO 9934-3 की आवश्यकताओं को पूरा करते हैंः2002, ASME V और अन्य मानक।
1.मशीन संरचना
| पद | भाग संख्या | पद | भाग संख्या |
| 1 | जुगाड़ | 5 | पावर केबल |
| 2 | प्रेरक एलईडी प्रकाश व्यवस्था | 6 | विमानन कनेक्टर कवर कनेक्शन केबल |
| (वैकल्पिक सामान) | |||
| 3 | जूता पांव | 7 | विमानन युग्मन कवर |
| 4 | माइक्रोस्विच | 8 | एसी पावर केबल |
2.उपयोग विधि
पावर केबल को मेजबान से कनेक्ट करें और AC प्लग को 220V पावर सॉकेट में प्लग करें।
HCDX-Y8 के दो चुंबकीय ध्रुवों को पता लगाने वाली वस्तु की सतह पर रखें, और एक निश्चित दबाव लागू करें ताकि दो चुंबकीय ध्रुव पता लगाने वाली वस्तु के साथ अच्छे संपर्क में हों।बटन स्विच दबाएँ, चालू, चुंबकत्व शुरू, ढीला, चुंबकत्व समाप्त होता है। जब योक स्विच चालू है, चुंबकीय पाउडर का पता लगाया वस्तु की सतह पर लागू किया जाता है (सूखा, गीला,फ्लोरोसेंट चुंबकीय पाउडर लागू किया जा सकता है).
यदि जांच की जाने वाली सतह बहुत चौड़ी है, तो उसे अनुभागों में चुंबकीयकृत किया जाना चाहिए और अनुभागों के बीच प्रभावी भागों को कुछ हद तक ओवरलैप किया जाना चाहिए।
चुंबकीय पैरों के बीच चलती जोड़ को घुमाएं, और चुंबकीय पैरों के बीच की दूरी को 45 मिमी से 225 मिमी के बीच समायोजित किया जा सकता है।
उपयोग करते समय 5 सेकंड से 5 सेकंड कम होना चाहिए, 4 घंटे तक लगातार इस्तेमाल किया जा सकता है।
3.तकनीकी मापदंड
3.1जुगाड़
| पद | सूचक | पद | सूचक | ||
| जूए का वजन | 2.35 किलोग्राम | संवेदनशीलता | 30/100A का परीक्षण टुकड़ा स्पष्ट रूप से प्रदर्शित किया गया है | ||
| विद्युत आपूर्ति | AC:220V/50Hz | उठाने की शक्ति | ≥4.5 किलो | ||
| विद्युत धारा | कोई भार नहीं | 1.4A | अस्थायी भार दर | 5 सेकंड चालू, 5 सेकंड बंद, 4 घंटे से अधिक समय तक निरंतर उपयोग | |
| भार | 1.0ए | तापमान में वृद्धि | हैंडल सतह का तापमान ≤40 °C | ||
| चुंबकीय इलेक्ट्रोड की दूरी | 45~225 मिमी | इन्सुलेशन शक्ति | >2MΩ | ||
| पावर कॉर्ड की लंबाई (स्प्रिंग वायर) | 4 मीटर | चुंबकीय पैर संपर्क सतह का आकार | 20×21 मिमी | ||
कृपया उपयोग से पहले बिजली के तार और प्लग को क्षति के लिए जांचें।
उपयोग के दौरान अन्य विद्युत उपकरणों के निकट संपर्क में न रहें। मजबूत चुंबकीय क्षेत्र घड़ियों, मोबाइल फोन आदि पर विनाशकारी प्रभाव डालते हैं।
जुगाड़ को लंबे समय तक प्रवाहक अवस्था में न रखें (जैसे वेल्ड पर ¥ लाइन खींचना), 5 सेकंड के लिए चालू और 5 सेकंड के लिए बंद होना चाहिए।
डीसी स्थिति में, बैटरी और चुंबकीय जुगाड़ के बीच कनेक्शन लाइन को काम के अंत के बाद डिस्कनेक्ट करें, और बैटरी को एक ठंडी और सूखी जगह में संग्रहीत किया जाना चाहिए,सूर्य में सख्ती से निषिद्ध, नहीं तो विस्फोट का खतरा है. कृपया चार्ज करने के बाद बिजली की आपूर्ति को डिस्कनेक्ट करें.
बारिश के मौसम में, कृपया बाहर काम न करें, बारिश से शॉर्ट सर्किट या रिसाव हो सकता है।
इकाई पूरी तरह से जलरोधक है, बिजली जंक्शन को छोड़कर। कृपया चुंबकीय निलंबन लागू करते समय ध्यान दें।
यदि उपकरण में असामान्य शोर या गंध है, तो तुरंत बिजली बंद कर दें।
पावर केबल को खींचकर डिवाइस को न हिलाएं। इससे पावर केबल क्षतिग्रस्त हो जाएगा।
यदि उपकरण असामान्य है, तो इसे प्राधिकरण के बिना मरम्मत न करें, कृपया डीलर से संपर्क करें या सीधे हमारे बिक्री के बाद सेवा केंद्र से संपर्क करें।
जांचें कि बिजली केबल के कनेक्टर पर लोहे की धूल है या नहीं। धातु की धूल शॉर्ट सर्किट का कारण बन सकती है।
उपयोग के बाद, चुंबकीय ध्रुव पर चुंबकीय पाउडर को साफ किया जाना चाहिए और जंग रोधी तेल के साथ लगाया जाना चाहिए ताकि यह जंग और चिपकने से रोका जा सके।
5. तालिका को कॉन्फ़िगर करें
| इमे | नाम | मात्रा |
| 1 | मेजबान | 1 |
| 2 | 220 वी पावर केबल | 1 |
| 3 | जूते का पट्टा | 1 |
| 4 | जूता बैग | 1 |
| 5 | हेक्स कुंजी 3 मिमी | 1 |
| 6 | मैनुअल | 1 |
| 7 | कैलिब्रेशन प्रमाणपत्र | 1 |
नोटःयह मशीन वैकल्पिक चार्जर, बैटरी, केबल हो सकती है, वैकल्पिक रूप से डीसी जूते में परिवर्तित किया जा सकता है। वैकल्पिक प्रेरण एलईडी प्रकाश व्यवस्था और झुकाव चुंबकीय पैर।
7गुणवत्ता की गारंटी
हमारे एचसीडीएक्स-वाई8 एसी पोर्टेबल जूते को चुनने के लिए धन्यवाद, हमारी कंपनी आईएसओ 9001-2008 गुणवत्ता प्रणाली प्रबंधन के अनुसार सख्ती से है।प्रत्येक उपकरण का परीक्षण और कंपनी के गुणवत्ता विभाग द्वारा जारी किया जाता हैयह उत्पाद GB/T 15822.3-2005/ISO 9934-3-2002, ASME V और अन्य मानकों की आवश्यकताओं को पूरा करता है।
इस उत्पाद की वारंटी अवधि 1 वर्ष है, सामान्य उपयोग के तहत, उत्पाद की किसी भी खराबी की मरम्मत कंपनी द्वारा निः शुल्क की जाएगी (मुक्त सामग्री और रखरखाव लागत),और 3 वर्ष के भीतर लाभप्रद भुगतान किया गया भत्ता प्रदान किया जाएगा।.
