उत्पाद विवरण:
|
| Circumferential magnetization current (A): | 5000 | Longitudinal magnetization MMF (AT): | 12000、16000、18000 |
|---|---|---|---|
| Optional coil inner diameter (mm): | 350、400、500 | Optional maximum electrode spacing (mm): | 500、1000、1500、2000、3000 |
| Duty cycle: | ≤30% | ||
| प्रमुखता देना: | उन्नत चुंबकीय कण दोष डिटेक्टर,चुंबकीय कण दोष डिटेक्टर,फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर |
||

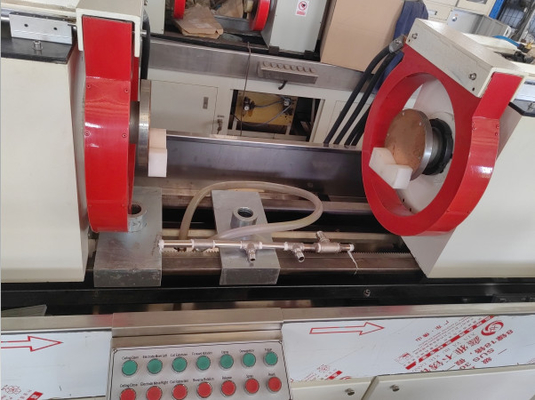

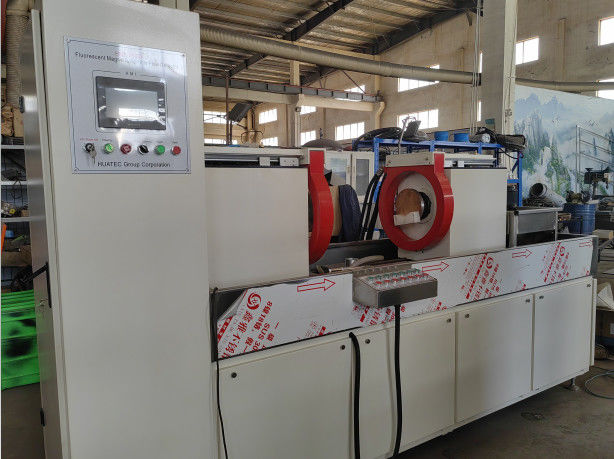

HMP-5000 फ्लोरोसेंट चुंबकीय कण दोष डिटेक्टर
कार्य सिद्धांत
काम के टुकड़े के दोष पर चुंबकीय रिसाव क्षेत्र और चुंबकीय पाउडर के बीच बातचीत का उपयोग करना।यह स्टील उत्पादों की सतह और निकट-सतह दोषों (जैसे दरारें) की पारगम्यता के बीच अंतर का लाभ उठाता है।, स्लैग समावेशन, बाल रेखाएं, आदि) और स्टील की चुंबकीय पारगम्यता, इन सामग्रियों की विखंडन पर चुंबकीय क्षेत्र चुंबकीयकरण के बाद विकृत हो जाएगा,चुंबकीय प्रवाह रिसाव का हिस्सा बनाने और एक चुंबकीय रिसाव क्षेत्र उत्पन्न, दोष स्थल पर चुंबकीय रिसाव की विशेषताओं का उपयोग चुंबकीय पाउडर को अवशोषित करने के लिए,इस प्रकार चुंबकीय पाउडर को दोष पर चुंबकीय पाउडर संचय बनाने के लिए आकर्षित - चुंबकीय निशान, उचित प्रकाश व्यवस्था के तहत, दोष का स्थान और आकार तदनुसार प्रकट होता है।
| तकनीकी मापदंड | |||
|
वर्तमान नाम |
एचडब्ल्यूडीसी/एफडब्ल्यूडीसी (वैकल्पिक) |
||
| परिधि चुंबकीय करंट (A) | 5000 | ||
| अनुदैर्ध्य चुंबकीयकरण MMF (AT) | 12000,16000,18000,20000 | ||
| वैकल्पिक कॉइल आंतरिक व्यास (मिमी) | 350,400,500,600 | ||
| वैकल्पिक अधिकतम इलेक्ट्रोड अंतर (मिमी) | 1000,1500,2000,3000,5000 | ||
| मुख्य इंजन | एकीकृत/स्प्लिट प्रकार (मुख्य इंजन से अलग नियंत्रण कक्ष) | ||
| संवेदनशीलता | प्रकार ए के परीक्षण टुकड़े पर स्पष्ट रूप से प्रदर्शित (30/50,15/50,7/50) | ||
| कार्य चक्र | ≤ 30% | ||
| नियंत्रण मोड | मैनुअल/ऑटोमैटिक | ||
| ऑपरेशन इंटरफेस | डिजिटल एम्पमीटर/टचस्क्रीन | ||
| क्लैंपिंग तंत्र | मैनुअल/न्यूमेटिक | ||
| घूर्णन मोड | मैनुअल/इलेक्ट्रिक | ||
| पूंछ इलेक्ट्रोड आंदोलन | मैनुअल/इलेक्ट्रिक | ||
| एसी चुंबकीयकरण विधि | परिधिगत, अनुदैर्ध्य, मिश्रित चुंबकत्व | ||
| एसी डीमैग्नेटिज़ेशन | स्वतः क्षय विघटन | ||
| सुधार मोड | आधा तरंग सुधार (HWDC) / पूर्ण तरंग सुधार (FWDC) | ||
| एसी/डीसी चुंबकीयकरण विधि |
एसी परिधि चुंबकत्व, डीसी परिधि चुंबकत्व, एसी अनुदैर्ध्य चुंबकत्व, डीसी अनुदैर्ध्य चुंबकत्व, एसी परिधि + डीसी अनुदैर्ध्य मिश्रित चुंबकत्व,डीसी परिधि + एसी अनुदैर्ध्य मिश्रित चुंबकत्व |
||
| डीसी डीमैग्नेटाइजेशन | अल्ट्रा-लो-फ्रिक्वेन्सी डिमैग्नेटाइजेशन | ||
| यूवी दीपक | निलंबित/हैंडहेल्ड | ||
| छिड़काव समय | 3 ¢ 6 सेकंड / मैनुअल नियंत्रण | ||
| चुंबकीयकरण का समय | 0.52 सेकंड प्रति चक्र | ||
| घूर्णन अवलोकन समय | 5 ¢ 10 सेकंड | ||
| विमुद्रीकरण का समय | प्रति चक्र 3 से 5 सेकंड | ||
| वायु आपूर्ति | 0.4-0.8MPa | ||
| विद्युत आपूर्ति | तीन चरण पांच तार, 380V±10%, 50Hz | ||
| कुल आयाम (मिमी) | लंबाईः 1.5 मीटर + इलेक्ट्रोड अंतर | ||
| चौड़ाईः 2,000ऊँचाईः 2,200 | |||
आवेदन
यह फेरोमैग्नेटिक वर्कपीस (जैसे बोल्ट, पिन, बुशिंग, गियर, गियर रिंग, क्रैंकशाफ्ट आदि) के सतह और निकट-सतह माइक्रो-दोषों (जैसे, दरारें, स्लैग समावेशन) का पता लगाने के लिए डिज़ाइन किया गया है।) के कारण बनावट, बुझाने, पीसने, थकान, और अन्य प्रक्रियाओं.
अनुपालन मानक
चुंबकीय कण दोष डिटेक्टर: GB/T 8290 2011
चुंबकीय कणों के निरीक्षण के लिए अवलोकन की शर्तेंः GB/T 5097-2020 / ISO 3059:2012
एएसटीएम मानकः चुंबकीय कणों का पता लगाने की विधि एएसटीएम E1444-01
यूरोपीय संघ/अंतर्राष्ट्रीय मानक: डीआईएन एन आईएसओ 9934-2:2003
तकनीकी मापदंड
पता लगाने की सीमाः व्यासः 0~260 मिमी, लंबाईः 1,200 मिमी (अनुकूलित सीमा 0~3,000 मिमी)
पता लगाने की विधिः फ्लोरोसेंट या गैर फ्लोरोसेंट चुंबकीय कणों का पता लगाने
चुंबकीयकरण विधिः परिधि, अनुदैर्ध्य और मिश्रित चुंबकीयकरण
इलेक्ट्रोड की दूरीः समायोज्य 0~1200 मिमी, अनुकूलित सीमा 0~6000 मिमी
क्लैंपिंग तंत्रः मैनुअल/न्यूमेटिक क्लैंपिंग
चुंबकत्व करंटः 06000A
डीमैग्नेटाइजेशन प्रभावः अवशिष्ट चुंबकत्व <0.3 mT
संवेदनशीलताः A1 प्रकार के मानक परीक्षण टुकड़े पर स्पष्ट रूप से प्रदर्शित (15/50 μm)
बिजली की आपूर्तिः तीन-चरण पांच तार AC 380V 50Hz
मानक विन्यास:
चुंबकीय कण निरीक्षण मुख्य इकाई
डिजिटलएम्पीमीटर
प्रकाश प्रतिरोधी अंधेरा कमरा
निलंबित यूवी लैंप
फ्लोरोसेंट चुंबकीय कण
चुंबकीय निलंबन एकाग्रता परीक्षण ट्यूब
मैग्नेटोमीटर
वैकल्पिक विन्यास:
अर्ध-बंद अंधेरा कमरा
पूरी तरह से बंद अंधेरा कमरा
डीसी चुंबकत्व (एचडब्ल्यूडीसी/एफडब्ल्यूडीसी)
टच स्क्रीन नियंत्रण कक्ष
रोटेशन अवलोकन (मैनुअल/इलेक्ट्रिक)
विद्युत गति से चलने वाला पूंछ इलेक्ट्रोड
लौ प्रतिरोधी तांबा जाल चटाई
| मॉडल | विन्यास | पूंछ इलेक्ट्रोड आंदोलन | घूर्णन अवलोकन | ऑपरेशन पैनल | |||
| मैनुअल | विद्युत | मैनुअल | विद्युत | डिजिटल एम्पमीटर | टचस्क्रीन | ||
| आर्थिक | मूल अंधेरा कक्ष | √ | √ | √ | |||
| मानक | अर्ध-बंद अंधेरा कमरा | √ | √ | √ | |||
| उन्नत | पूरी तरह से बंद अंधेरा कमरा | √ | √ | √ | |||
