उत्पाद विवरण:
|
| वायर रस्सी का व्यास रेंज: | φ1.5-300 मिमी (विनिर्देशों सेंसर की विभिन्न श्रृंखलाओं को कॉन्फ़िगर करने की आवश्यकता है) | सटीकता: | 99.99% |
|---|---|---|---|
| अनुमेय दोहराव त्रुटि: | ± 0.055% | स्वीकार्य त्रुटि: | ± 0.2% |
| विद्युत आपूर्ति: | कंप्यूटर बैटरी से 5V | परिवेश का तापमान: | -10 ℃ ~ 40 ℃ |
| वायुमण्डलीय दबाव: | 86 ~ 106kpa सापेक्ष आर्द्रता: ≤85% | ||
| प्रमुखता देना: | आंतरिक तार रस्सी दोष का पता लगाने की मशीन,बाहरी तार रस्सी दोष का पता लगाने की मशीन,तार रस्सी दोष का पता लगाने की मशीन |
||
एचआरडी-120 एकीकृत आंतरिक और बाह्य तार रस्सी दोष ऑन-लाइन डिटेक्शन मशीन
一उत्पाद का अवलोकन
◆ऑन-लाइनतार रस्सी का पता लगानाआंतरिक और बाह्यटूटी हुई तार, पहनना, जंग लगना, विकृति, ढीली लकीरें, फिसलती तार, सामग्री में परिवर्तन और अन्य दोष।
◆ परीक्षण परिणाम रिपोर्ट विभिन्न उद्योगों के मानकों को पूरा कर सकती है और इसमें टूटी हुई तारों की संख्या और टूटी हुई तार क्षेत्रफल का अनुपात तार के कुल टूटे हुए क्षेत्रफल से है।
◆ कंप्यूटर यूएसबी इंटरफेस (वायरड) या "अपना वाई-फाई नेटवर्क" (वायरलेस) का उपयोग, ऑनलाइन ध्वनि और प्रकाश अलार्म और वास्तविक समय प्रदर्शन परिणामों के साथ प्रत्यक्ष नमूनाकरण प्रसंस्करण विश्लेषण।
◆ सेंसर परिपत्र संरचना, परिधि परिधि, अक्षीय चुंबकत्व, तार रस्सी तत्काल चुंबकत्व संतृप्ति स्थिति के लिए।
◆ सेंसर में एल्यूमीनियम के मिश्र धातु के गोले का इस्तेमाल किया गया है, जिसमें जलरोधी, धूलरोधी, झटकेरोधी और नमीरोधी कार्य होते हैं।
◆ स्थिर संचालन, विश्वसनीय प्रदर्शन, उच्च पता लगाने की सटीकता, मजबूत विरोधी हस्तक्षेप प्रदर्शन, सटीक डेटा।
◆ सॉफ्टवेयर विंडोज 98/2000 / एक्सपी/विस्टा/ विंडोज 7/8/10/11 विभिन्न कंप्यूटर ऑपरेटिंग सिस्टम के अनुकूल है
◆ खनन, केबलवे, लिफ्टिंग उपकरण, लिफ्ट, बंदरगाह मशीनरी, केबल ब्रिज और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।

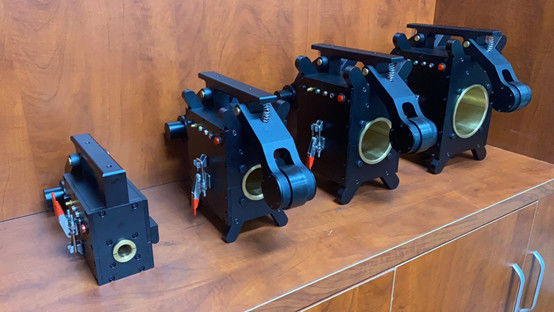

सभी को अनुकूलित करने की आवश्यकता हैः तार रस्सी दोष का पता लगाने की मशीन (48 मिमी छोटे - 78 मिमी मध्यम - 108 मिमी बड़े)
| एस.एन. | नाम और मॉडल विन्यस्त करें | मात्रा | चिह्न | |
| सेंसर यूनिट | 1 |
• एकीकृत सेंसर यूनिट • उच्च गति प्रतिवर्ती उत्तेजक • उच्च चालकता संकेत केन्द्रक • डिस्प्ले हॉल चुंबकीय संवेदनशीलता समूह • फ्लोटिंग सेंटरिंग पहनने गाइड आस्तीन • उच्च परिशुद्धता दूरी एन्कोडर • स्वचालित स्थिति पहिया रोलिंग डिवाइस |
1सेट | एन्कोडर शामिल |
| 2 |
• वास्तविक समय अलार्म (डिजिटल से एनालॉग रूपांतरण हाई-फाई) •एडी एनालॉग से डिजिटल रूपांतरण मॉड्यूल • स्वचालित शोर अस्वीकृति मॉड्यूल • दोष श्रव्य और दृश्य अलार्म मॉड्यूल • पहचान गुणवत्ता आश्वासन मॉड्यूल •DAQ प्लग एंड प्ले मोड |
1सेट | वाई-फाई कैप्चर शामिल है | |

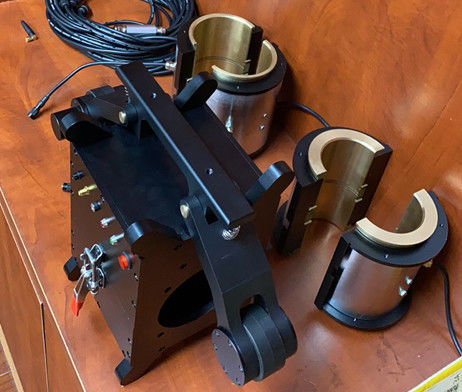

| 3 | विनिमेय अस्तर आस्तीन | 5 सेट | कस्टम विनिर्देशों पर अलग से चर्चा की जाती है | |
| प्रसंस्करण इकाई | 4 | यूएसबी ट्रांसमिशन केबल | 1 पीसी | 20 मीटर लम्बी कस्टम बनाई गई |
| 5 | वाई-फाई एंटेना | 2 पीसी | एक स्पेयर पार्ट्स के लिए है | |
| 6 | V3.0 संस्करण सिग्नल वास्तविक समय प्रसंस्करण सॉफ्टवेयर | 1 सेट | ||
| 7 | डाटा अधिग्रहण कंप्यूटर (टैबलेट प्रकार) | 1 इकाई | चार्जर शामिल | |
| सहायक इकाई | 8 | कस्टम साधन मामला | 1 पीसी | कस्टम खींच रॉड शिफ्ट पहिया |
| 9 | ऑल-इन-वन चार्जर | 1 पीसी |
लाल प्रकाशः चार्जिंग हराः पूर्ण |
|
| 10 | लचीली कर्षण सुरक्षा केबल | 1 पीसी | सेंसर इकाइयों के लिए लचीले कनेक्शन | |
| 11 | ऑपरेशन मैनुअल (संबंधित तकनीकी डेटा) | 1 पीसी | ||
| 12 | प्रमाण पत्र (गारंटी कार्ड) | 1 पीसी | ||
| 13 | पैकिंग सूची | 1 पीसी |
नोट: 1 जिसमें से 7 टैबलेट दोहरे उपयोग के कंप्यूटर वैकल्पिक हैं (मांग के अनुसार, लागत अतिरिक्त है);
2, सभी आकारों को मांग पर अनुकूलित किया जा सकता है (और सटीक रूप से अनुकूलित किया जा सकता है प्रतिस्थापन योग्य अस्तर); जैसे 48 मिमी + 24 मिमी प्रतिस्थापन योग्य बुशिंग
三.तकनीकी मूल और कानूनी योग्यता
1. आभासी उपकरणः रस्सी अनंत अनिश्चितता. केवल आभासी उपकरण प्रौद्योगिकी के आवेदन, सॉफ्टवेयर के साथ पारंपरिक उपकरणों की जगह,और कंप्यूटर द्वारा प्रत्यक्ष नमूनाकरण प्रसंस्करण किसी भी चूक का पता लगाने और कोई गलत न्याय सुनिश्चित कर सकते हैं, बस एक फिल्म देखने की तरह, प्रक्रिया के दौरान तार रस्सी स्कैन, परिणाम सटीक और अच्छी दोहराव हैं।
2. तीन स्थिर उपकरणः विभिन्न उद्योगों में तार रस्सी स्क्रैप के लिए राष्ट्रीय मानकों के अनुसार, इस उत्पाद विद्युत चुम्बकीय गुणात्मक, मात्रात्मक, पोजिशनिंग,तार रस्सी आंतरिक और बाहरी टूटी तार का ऑनलाइन विनाशकारी पता लगाने, जंग, पहनने, धातु के क्रॉस-सेक्शन क्षेत्र में परिवर्तन, ढीले धागे, स्किप तार, विरूपण, सामग्री असामान्यताएं और अन्य दोष।
3कानूनी साधनः ASTM1571-2021 अमेरिकी मानक और GB/T21387-2008 राष्ट्रीय मानक के अनुरूप।
四. तकनीकी संकेतक
पूरी श्रृंखला का पता लगा सकता हैतार रस्सी के व्यास सीमा:φ1.5-300 मिमी (विभिन्न श्रृंखलाओं के सेंसर विनिर्देशों को कॉन्फ़िगर करने की आवश्यकता है)
सेंसर और तार रस्सी की सापेक्ष गतिः 0.0-6.0 m/s सर्वश्रेष्ठः 0.1-0.5 m/s
सेंसर गाइड आस्तीन और तार रस्सी के बीच सबसे अच्छा अंतर 2-4 मिमी है, और स्वीकार्य अंतर 0-15 मिमी है
टूटी हुई तार की खराबी का पता लगाने की क्षमता (LF)
गुणात्मक:सटीकताएकल केंद्रीकृत टूटी हुई तार का गुणात्मक पता लगाने का99.99%
मात्रात्मक: एक स्थान पर टूटी हुई तारों की संख्या एक या एक समकक्ष जड़ को गलत आंकलन करने की अनुमति देती है
सटीकता दर 92% से अधिक है जब एक ही स्थान पर टूट तारों की संख्या 100 से अधिक बार के लिए त्रुटि के बिना पता लगाया जाता है
धातु के क्रॉस सेक्शन (एलएमए) के परिवर्तन की मात्रात्मक दर
दअनुमेय दोहराव त्रुटिकी पहचान संवेदनशीलता है±0.055%
दअनुमेय त्रुटिपरीक्षण परिशुद्धता संकेत मूल्य काः± 0.2%
स्थिति (एल) पता लगाने की क्षमताः पता लगाने की लंबाई संकेत मूल्य का प्रतिशत त्रुटिः ±0.2%
विद्युत आपूर्ति:कंप्यूटर बैटरी से 5V
सेंसर वजनः सामान्य विनिर्देश < 10kg (वास्तविक स्थिति के अनुसार अनुकूलित)
परिवेश का तापमान:-10°C~40°Cवायुमंडलीय दबाव:86~106Kpa सापेक्ष आर्द्रता:≤85%
